申请日1996.05.25
公开(公告)日1999.02.03
IPC分类号B09B3/00
摘要

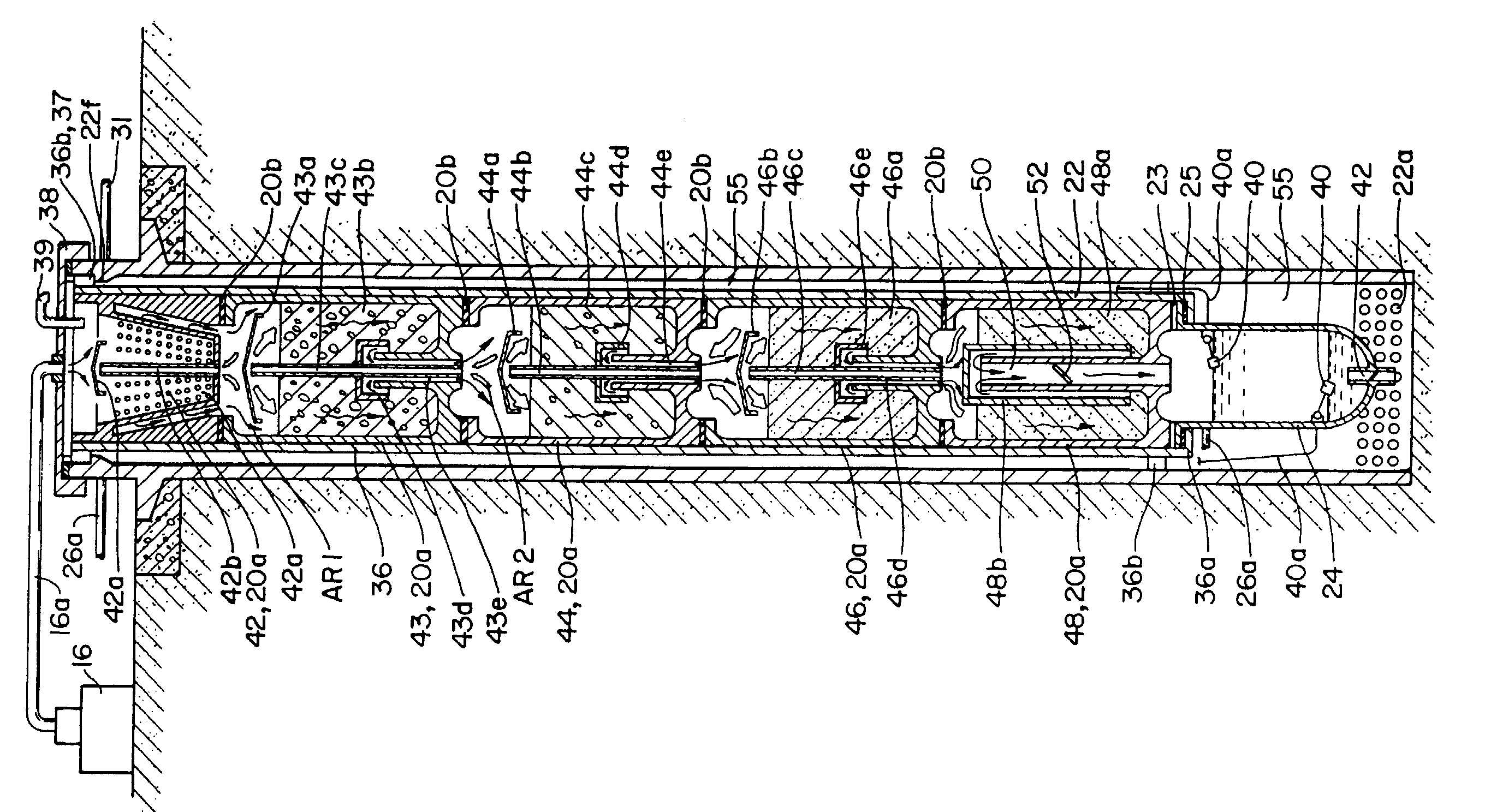

将污水泵入至模制成型的、垂直过滤部的第一层,该过滤部由地面伸延到地下水位的深度或其附近。液体蓄积部(24)配置在过滤部的底部,蓄积来自过滤层(20a)的水。通过设置在地面的泵(16)施加压力,可将蓄积部(24)中的水泵出至周围的土壤中。可取出蓄积在过滤部附近的液体用于灌溉。过滤部和蓄积部(24)可以作为一个单一的部件由竖井(22)中移出,以便进行维护。
権利要求書
1.一种污水处理系统，包括：
一个污水处理池;
一个由地面垂直伸延至第一深度位置的第一管道;
一个以可拆卸方式嵌装在所述的第一管道中的过滤部，所述的过滤部具 有位于所述的第一深度位置处的水蓄积部，一个垂直地在第一深度位置处上 方的输入部，以及一个用于由所述的蓄积部将污水排出至所述管道周围区域 的排出组件;
用于将污水由所述的污水处理池供给至所述的输入部的组件;
与所述的蓄积部相连接的泵组件，用于在所述的水蓄积部中产生压力， 以将污水通过所述的排出组件排出至所述的区域。
2.一种如权利要求1所述的污水处理系统，其中，所述的过滤部包括一 个第二管道，其一端部具有所述的蓄积部，所述的第二管道的直径小于第一 管道的直径，以便在第一管道和第二管道之间形成一个腔室，用以接收由所 述的蓄积部排出的水。
3.一种如权利要求2所述的污水处理系统，包括用于从所述的腔室排出 水的组件。
4.一种如权利要求2所述的污水处理系统，其中，所述的泵组件包括一 个位于地面的气泵，一条将所述气泵连接到所述蓄积部的气体供给管线，以 及用于响应在所述蓄积部中的液体液面，而产生触发所述气泵的控制信号的 液体液面检测组件;所述的用于排出水的组件包括一个位于地面的水泵，一 条由所述泵伸延至所述腔室的液体管线，以及用于响应在所述腔室中的液体 液面而触发所述水泵的组件。
5.一种如权利要求3所述的污水处理系统，其中，所述的用于排出水的 组件，包括一个位于地面的水泵，一条由所述泵伸延至所述腔室的液体管线， 以及用于响应在所述腔室中的液体液面而触发所述水泵的组件。
6.一种如权利要求4所述的污水处理系统，其中，所述的过滤部包括叠 置在所述第二管道中的过滤芯座。
7.一种如权利要求6所述的污水处理系统，包括：
一条由顶部伸延至底部的垂直排气管道，其位于所述的一个过滤部芯座 和所述排气管上方隔板的中间;
围绕着所述的排气管道的过滤材料;和
用于将液体由所述过滤材料排出至下过滤层的组件。
8.一种如权利要求7所述的污水处理系统，其中，所述的排出组件包括 一条由底部伸延至所述材料的中间高度位置的溢流管，以及一个在所述材料 中位于所述的溢流管上方的隔板。
9.一种如权利要求1所述的污水处理系统，包括用于将污水由所述蓄积 部排出至地面的组件。
10.一种如权利要求1所述的污水处理系统，其中，所述第一管道包括 位于所述蓄积部附近的排出贯穿孔。
11.一种如权利要求1所述的污水处理系统，其中，所述的用于施加压 力的组件包括一个气泵;一条将所述气泵连接到所述蓄积部的气体供给管 线;以及用于响应在所述蓄积部中的液体液面而产生触发所述气泵的控制信 号的液体液面检测组件。
12.一种如权利要求1所述的污水处理系统，包括用于将净化材料注入 至污水中的组件。
13.一种构成污水处理系统的方法，包括：
钻出一个至第一深度的垂直的竖井;
在所述的井中制成水密封型壁，并使所述井的顶部和底部敞开;
在所述的壁中插入过滤部，该过滤部具有一个位于所述的井底部的蓄积 部，用于接收来自所述过滤部，和输出部至所述井壁的顶部的所述过滤部的 液体，所述蓄积部具有在第一蓄积部内部压力下排出液体的组件;和
设置一条由地面至所述蓄积部的管线，以向所述的蓄积部施加压力。
14.一种污水处理系统的过滤部，包括：
一个管道;
一个在所述管道一端处的液体蓄积部;
多个重力过滤部，它们一个叠置在另一个上，以在所述的蓄积部和所述 管道的第二端部之间形成一条液体通路;
一个设置在所述蓄积部和所述过滤部之间的止回阀，以防止液体由所述 的蓄积部反向流动;
一个配置在所述蓄积部底部的压力释放阀;和
在所述蓄积部上用于接收加压介质的组件。
15.一种方法，包括：
将污水注入至一个细长的过滤部的顶部，该过滤部伸延至低于地下水位 的位置;
获取在所述深度处所述蓄积部中所述过滤部引出的过滤后的液体;
对蓄积部施加压力，以将液体排出至围绕着蓄积部的地中。
16.一种如权利要求15所述的方法，包括将杀菌剂注入至污水中。
17.一种如权利要求16所述的方法，包括检测在所述的细长过滤部周围 的水位;以及
当所述的水位到达特定高度时，将所述水泵出至地面。
18.一种污水处理系统，包括：
一个低于地下水位的液体蓄积部;
用于将过滤后的污水供给至所述蓄积部的组件;
用于将所述蓄积部加压至第一压力的组件;和
提供一条响应所述第一压力而由所述蓄积部排出液体的液体排出通路 的组件。
19.一种可嵌装入由地面伸延至更低位置的管道中的过滤部件，包括：
一个管形容器;
多个可拆卸地配置在所述容器中的罐形过滤部;
设置在所述的容器底部的，用于由所述的罐形过滤部接收过滤后的液体 的液体蓄积部;
所述的罐形过滤部叠置设置在所述液体蓄积部之上;以及
所述液体蓄积部具有用于防止液体回流至所述过滤部的组件，用于接收 加压介质的组件，以及响应所述的加压介质而排出所述液体蓄积部内的液体 的组件。
说明书
说明 书 污水处理池中的 水的再生利用
技术领域
本发明涉及污水池的污水处理系统。
背景技术
常规的使用污水池的污水处理系统，是将废水倒入污水处理池，使固型 物蓄积在池的底部，在底部进行分解，并将污水由池的顶部排出至“排污场 所”。设置在地面下几英尺深处的排污场所，将过滤后的污水扩散至土壤中。 典型的排污场所包括向下伸延的管道，管道在面对石头层的底部设置有多个 孔，石头层提供了由这些孔至周围土壤的流动通路，并防止土壤将这些孔堵 塞住。
然而随着时间的推移，排污场所可能会被污染。即使是新的排污场所， 如果地下水位太高，土壤过于密实，或是过滤质量不良，也可能会出现污染 的问题。排污场所被污染时的一个基本问题，就是污水将不能被吸收，并可 能会阻塞住污水处理池。该场所实际上被淤塞住了，产生淤塞的原因有许多， 其中包括：土壤板结，地下水位高，在土壤中有细菌繁殖，排出方向不适当， 以及管子淤塞等等。一旦排污场所被淤塞，修复是相当麻烦和昂贵的。整个 场所必须被挖开，这可能会导致严重的土地资源的破坏。而且修复还需要有 适当的地方来建造新的排污场所。过小的地块极难以埋设建立起由地方法规 所规定的分别托管的排污场所。地形的变化也可能使其不能建立起一个有效 的新的排污场所。一般可以看到，只有在建筑物的地基相当大的地方，才使 用有污水处理系统。另外一种方案设置污水排出系统也是相当昂贵的，而且 一般说来，它并不能由污水中再生出水。
一个一般的家庭，每天也要消耗大量的水，所有这些水最终都将进入排 污场所。在理想情况下，这些水可通过流动过程中土壤的过滤作用，进入到 相当低的地下水中。然而实际上，这种渗滤过程的效果要受到土壤特性和地 下水位高度的限制。而且有些水还会蒸发掉，在炎热的季节中更是如此。
解决方案
本发明的一个目的是提供一种超级污水处理的污水处理系统。
根据本发明，过滤来自污水处理池的污水，并供给至位于地下的蓄积部 或称蓄水池。蓄积在池中的液体将被压入至周围的土壤中。
根据本发明，是将污水供给至一个模制成型的、可拆装的垂直过滤系统 中，该系统由地表面一直伸延至地下水位处。污水向下流过该过滤部，并在 这一过程中被过滤清洁，然后蓄积在蓄积部的底部。可以通过设置在地表面 处的气泵提供的压缩空气，对蓄积部施加压力的方式，将水从蓄积部压入至 周围的土壤中。
根据本发明，可以将诸如氯气等的杀菌剂，在过滤部的顶部等处注入要 处理的水中。
根据本发明，是由地表面向下挖一个直到地下水位附近的竖井，并建造 一个井壁形管道。该管道包含有孔或在底部穿孔。然后将过滤部一段一段的 嵌装入过滤管道，并将其悬挂在井壁形管中。在两个管道的壁之间形成的空 间可使水由过滤部流至蓄积部。当管道中的水达到一定高度时，可以泵出供 家庭使用，比如说可用来灌溉草坪等等。
根据本发明，过滤部具有包含不同过滤材料的过滤层。过滤管道可以由 管道中取出，以对过滤层和蓄积部进行维护。
本发明的一个优点是可以有效的实施污水过滤，并将其注入至地下水 中，并且可以减少占用的空间，降低与常规的排污场所相关联的占地尺寸。 另一个优点是处理后的水可以再次使用。再一个优点是可以容易的进行过滤 部的维护。本发明的特征在于，可以选择过滤元件和过滤材料，以除去污水 中的特殊的化学物质。
