申请日2018.12.07
公开(公告)日2019.01.25
IPC分类号C02F9/14; C02F101/10; C02F101/16
摘要
本发明公开了一种人工湿地，包括：人工湿地池，其内部通过三组隔板形成第一填料区、第二填料区、第三填料区和第四填料区，上盖板，其设置于人工湿地池内，所述上盖板的下端连接于三组所述隔板的上端，所述上盖板的上端覆盖有复合栽植土层;曝气增氧机，其安装在所述人工湿地池的上端左侧壁，所述曝气增氧机的出气口处连接有排气管，所述排气管位于人工湿地池的左侧壁内，所述排气管上连接有出气管，本发明对污水具有多级的过滤作用;可高效并长效针对含氮、磷污水进行处理，该人工湿地系统中的铁矿石填料层、砾石填料层、海蛎壳和废砖块混合填料层和红壤层不易堵塞，可以显著降低污水运行的处理成本。
权利要求书
1.一种人工湿地，其特征在于，包括：

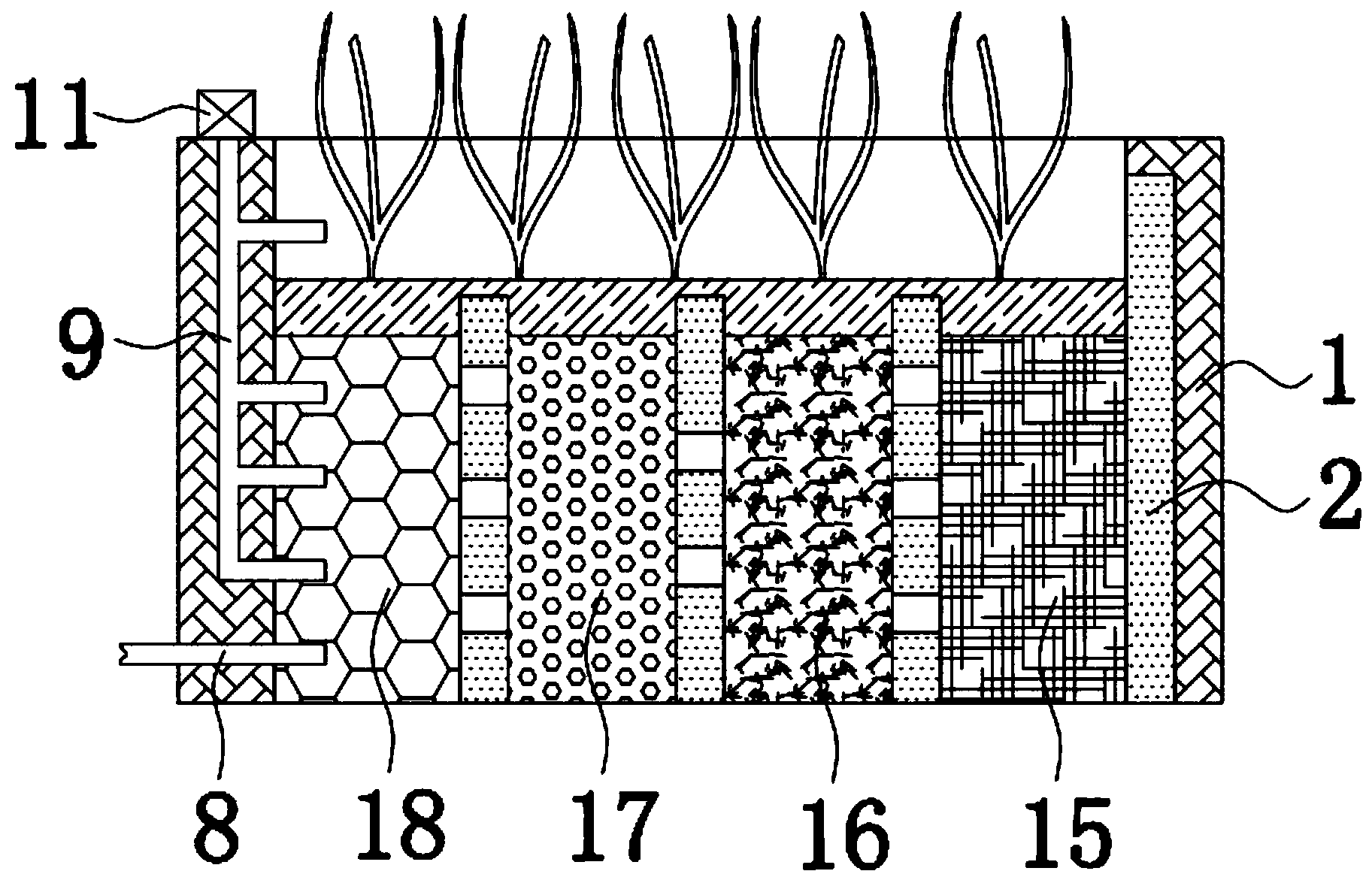

人工湿地池(1)，其内部通过三组隔板(12)形成第一填料区(7)、第二填料区(6)、第三填料区(5)和第四填料区(4)，所述第一填料区(7)、第二填料区(6)、第三填料区(5)和第四填料区(4)为从左至右依次设置，所述人工湿地池(1)底部设有伸入至第一填料区(7)的进水管(8);
上盖板(14)，其设置于人工湿地池(1)内，所述上盖板(14)的下端连接于三组所述隔板(12)的上端，所述上盖板(14)的上端覆盖有复合栽植土层;曝气增氧机(11)，其安装在所述人工湿地池(1)的上端左侧壁，所述曝气增氧机(11)的出气口处连接有排气管(9)，所述排气管(9)位于人工湿地池(1)的左侧壁内，所述排气管(9)上连接有出气管(10)，底部所述出气管(10)伸入至第一填料区(7)内，上部所述出气管(10)伸入至人工湿地池(1)内，且位于上盖板(14)的上方;
所述人工湿地池(1)的右侧壁内设有过滤网板(2)，所述过滤网板(2)为竖直设置，且其上部连通于上盖板(14)的上部，过滤网板(2)的下部连通于第四填料区(4)。
2.根据权利要求1所述的一种人工湿地，其特征在于：三组所述隔板(12)的表面均设有连通孔(13)。
3.根据权利要求1所述的一种人工湿地，其特征在于：所述上盖板(14)的下端设有定位槽，三组所述隔板(12)的上端插入至定位槽内。
4.根据权利要求1所述的一种人工湿地，其特征在于：所述复合栽植土层内填充有多功能纳米复合材料颗粒。
5.根据权利要求1所述的一种人工湿地，其特征在于：所述第一填料区(7)、第二填料区(6)、第三填料区(5)和第四填料区(4)内分别填充有铁矿石填料层(18)、砾石填料层(17)、海蛎壳和废砖块混合填料层(16)和红壤层(15)。
6.根据权利要求5所述的一种人工湿地，其特征在于：所述铁矿石填料层(18)中铁矿石的粒径为4-8cm，所述海蛎壳和废砖块混合填料层(16)的粒径范围为10-30mm，所述红壤层(15)为选用的福建地区的红壤。
7.一种权利要求1所述的人工湿地处理污水中氮、磷的方法，其特征在于：具体包括以下步骤：
S1、污水进水调配池，调节污水的pH值和离子含量配比，得到调配污水，其中，所述离子含量配比为NH4+、PO43-和Mg2+的摩尔比，其摩尔比为1：(0.9-1.1)：(2-5)，调配污水的pH值为8-9;
S2、通过低温循环水浴使调配污水温度降低至5℃、10℃或15℃，使调配污水经由进水管(8)进入人工湿地池(1)，并浸泡第一填料区(7)、第二填料区(6)、第三填料区(5)和第四填料区(4)内的铁矿石填料层(18)、砾石填料层(17)、海蛎壳和废砖块混合填料层(16)和红壤层(15)，进行连续低温冲击运行，水力停留时间为2天;
S3、调配污水经由过滤网板(2)过滤后进入至上盖板(14)的上部，此时通过曝气增氧机(11)工作，并通过排气管(9)和出气管(10)分别对第一填料区(7)内和上盖板(14)上方的调配污水进行曝气增氧。
说明书
人工湿地及其处理污水中氮、磷的方法
技术领域
本发明属于人工湿地处理污水中氮、磷技术领域，具体涉及一种人工湿地及其处理污水中氮、磷的方法。
背景技术
人工湿地系统是一种经济、生态的污水处理技术，污水未经任何消减沿堤岸坡面直接进入湖泊，造成水质污染、富营养化。
人工湿地技术是由人工建造和控制运行的与沼泽地类似的地面，将污水、污泥有控制地投配到经人工建造的湿地上，污水与污泥在沿一定方向流动的过程中，利用土壤、人工介质、植物、微生物的物理、化学、生物三重协同作用，对污水、污泥进行处理的一种技术。
但现阶段，潜流式人工湿地易发生短路流和死水区现象，无法做到均匀布水，长期运行易出现堵塞，污水处理效果明显下降，同时填料清理维护费时费力，严重影响潜流湿地的长期运行。为此，我们提出一种人工湿地及其处理污水中氮、磷的方法。
发明内容
本发明的目的在于提供一种人工湿地及其处理污水中氮、磷的方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种人工湿地，包括：
人工湿地池，其内部通过三组隔板形成第一填料区、第二填料区、第三填料区和第四填料区，所述第一填料区、第二填料区、第三填料区和第四填料区为从左至右依次设置，所述人工湿地池底部设有伸入至第一填料区的进水管;
上盖板，其设置于人工湿地池内，所述上盖板的下端连接于三组所述隔板的上端，所述上盖板的上端覆盖有复合栽植土层;
曝气增氧机，其安装在所述人工湿地池的上端左侧壁，所述曝气增氧机的出气口处连接有排气管，所述排气管位于人工湿地池的左侧壁内，所述排气管上连接有出气管，底部所述出气管伸入至第一填料区内，上部所述出气管伸入至人工湿地池内，且位于上盖板的上方;
所述人工湿地池的右侧壁内设有过滤网板，所述过滤网板为竖直设置，且其上部连通于上盖板的上部，过滤网板的下部连通于第四填料区。
具体的，三组所述隔板的表面均设有连通孔。
具体的，所述上盖板的下端设有定位槽，三组所述隔板的上端插入至定位槽内。
具体的，所述复合栽植土层内填充有多功能纳米复合材料颗粒。
具体的，所述第一填料区、第二填料区、第三填料区和第四填料区内分别填充有铁矿石填料层、砾石填料层、海蛎壳和废砖块混合填料层和红壤层。
具体的，所述铁矿石填料层中铁矿石的粒径为4-8cm，所述海蛎壳和废砖块混合填料层的粒径范围为10-30mm，所述红壤层为选用的福建地区的红壤。
此外，为了实现上述目的，本发明还提供一种人工湿地处理污水中氮、磷的方法，具体包括以下步骤：
S1、污水进水调配池，调节污水的pH值和离子含量配比，得到调配污水，其中，所述离子含量配比为NH4+、PO43-和Mg2+的摩尔比，其摩尔比为1：0.9-1.1：2-5，调配污水的pH值为8-9;
S2、通过低温循环水浴使调配污水温度降低至5℃、10℃或15℃，使调配污水经由进水管进入人工湿地池，并浸泡第一填料区、第二填料区、第三填料区和第四填料区内的铁矿石填料层、砾石填料层、海蛎壳和废砖块混合填料层和红壤层，进行连续低温冲击运行，水力停留时间为2天;
S3、调配污水经由过滤网板过滤后进入至上盖板的上部，此时通过曝气增氧机工作，并通过排气管和出气管分别对第一填料区内和上盖板上方的调配污水进行曝气增氧。
本发明的技术效果和优点：本发明第一填料区、第二填料区、第三填料区和第四填料区内分别填充有铁矿石填料层、砾石填料层、海蛎壳和废砖块混合填料层和红壤层，其对污水具有多级的过滤作用;
可高效并长效针对含氮、磷污水进行处理，该人工湿地系统中的铁矿石填料层、砾石填料层、海蛎壳和废砖块混合填料层和红壤层不易堵塞，可以显著降低污水运行的处理成本。
调配污水经由过滤网板过滤后进入至上盖板的上部，此时通过曝气增氧机工作，并通过排气管和出气管分别对第一填料区内和上盖板上方的调配污水进行曝气增氧，有效防止污水缺氧，造成进一步污染。
