申请日2017.12.29
公开(公告)日2018.05.22
IPC分类号C02F9/04
摘要
本发明涉及水处理技术领域，具体涉及一种杀菌效率高的生活污水处理装置;包括罐体、电机、蓄水罐、电机a和搅拌叶;罐体的上方的中部设有电机，蓄水罐的侧壁上开设有出水孔，罐体的中上部设有进水管a，进水管a延伸至罐体的内部，进水管a的末端设有小型雾化器，进水管a的下方横向设有过滤器，罐体内部的底部设有弧形挡板，罐体的底部的中部设有电机a，电机a上部设有搅拌叶，罐体的右侧面的底部设有排水管，罐体的底部设有支脚;本发明不仅能将生活污水与杀菌剂充分接触，同时还能将罐内的生活污水和杀菌剂混合的更加均匀，使得杀菌效率得到提高;采用本发明在更换吸附剂时，比较简单、方便，也节省人力。
权利要求书
1.一种杀菌效率高的工业污水处理装置，包括罐体、电机、蓄水罐、电机a和搅拌叶;其特征在于：所述罐体的上部开设有进水口，所述罐体的上方的中部设有电机，所述电机通过转轴与所述蓄水罐相连接，所述蓄水罐上端面的左侧设有进水口，所述蓄水罐的侧壁上开设有出水孔，所述罐体的中上部设有进水管a，所述进水管a延伸至所述罐体的内部，所述进水管a的末端设有小型雾化器，所述进水管a的下方横向设有过滤器，所述过滤器为圆形盒体结构，所述过滤器的底部设有过滤网，所述过滤网上设有活性炭，所述罐体内部的底部设有弧形挡板，所述罐体的底部的中部设有电机a，所述电机a上部设有搅拌叶，所述罐体的右侧面的底部设有排水管，所述罐体的底部设有支脚。
2.根据权利要求1所述的一种杀菌效率高的工业污水处理装置，其特征在于：所述罐体中上部的内壁上开设有圆形安装槽，所述过滤网通过圆形安装槽安装在所述罐体内。
3.根据权利要求1所述的一种杀菌效率高的工业污水处理装置，其特征在于：所述电机与罐体的接触部设有缓冲垫。
4.根据权利要求1所述的一种杀菌效率高的工业污水处理装置，其特征在于：所述转轴与所述蓄水罐通过螺纹连接。
5.根据权利要求1所述的一种杀菌效率高的工业污水 处理装置，其特征在于：所述进水管a位于所述过滤器和蓄水罐的底部之间。
说明书
一种杀菌效率高的生活污水处理装置
技术领域
本发明涉及水处理技术领域，具体涉及一种杀菌效率高的生活污水处理装置。
背景技术
生活污水主要是城市生活中使用的各种洗涤剂和污水、垃圾、粪便等，多为无毒的无机盐类，生活污水中含氮、磷、硫多，致病细菌多。生活污水同时也是低温热源和甲烷发生源，更是远景化石油气田。
人类生活过程中产生的污水，是水体的主要污染源之一。主要是粪便和洗涤污水。城市每人每日排出的生活污水量为150-400L，其量与生活水平有密切关系。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。总的特点是含氮、含硫和含磷高，在厌氧细菌作用下，易生恶臭物质。
现有的污水处理装置虽然能对污水进行一定程度上的处理或净化，但现有的污水处理装置在杀菌的工艺中，只是将杀菌剂与水简单的混合，杀菌剂与水的混合效果不佳;再者，在对污水和杀菌剂的混合溶液进行搅拌时，存在搅拌效果不好，导致杀菌效率较低;另外，传统的污水处理装置中经常采用吸附剂进行吸附，但是这些吸附剂在进行更换时比较麻烦，比较耗费人力。
发明内容
针对现有技术的不足，本发明提供了一种杀菌效率高的生活污水处理装置，不仅能将生活污水与杀菌剂充分接触，同时还能将罐内的生活污水和杀菌剂混合的更加均匀，使得杀菌效率得到提高;另外，采用本发明在更换吸附剂时，比较简单、方便，也节省人力。
本发明通过以下技术方案予以实现：

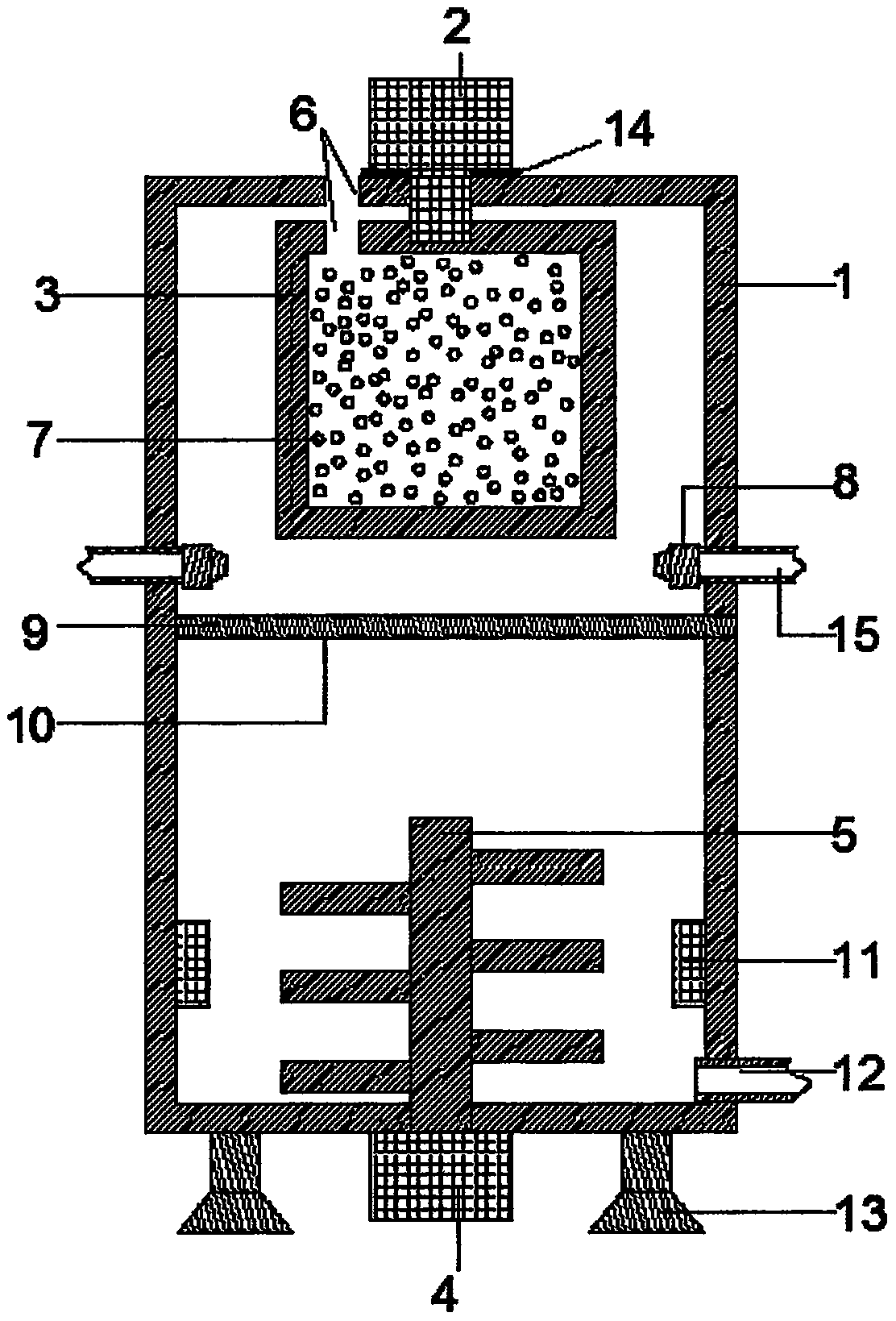

一种杀菌效率高的生活污水处理装置，包括罐体、电机、蓄水罐、电机a和搅拌叶;所述罐体的上部开设有进水口，所述罐体的上方的中部设有电机，所述电机通过转轴与所述蓄水罐相连接，所述蓄水罐上端面的左侧设有进水口，所述蓄水罐的侧壁上开设有出水孔，所述罐体的中上部设有进水管a，所述进水管a延伸至所述罐体的内部，所述进水管a的末端设有小型雾化器，所述进水管a的下方横向设有过滤器，所述过滤器为圆形盒体结构，所述过滤器的底部设有过滤网，所述过滤网上设有活性炭，所述罐体内部的底部设有弧形挡板，所述罐体的底部的中部设有电机a，所述电机a上部设有搅拌叶，所述罐体的右侧面的底部设有排水管，所述罐体的底部设有支脚。
优选的，所述罐体中上部的内壁上开设有圆形安装槽，所述过滤网通过圆形安装槽安装在所述罐体内。
优选的，所述电机与罐体的接触部设有缓冲垫。
优选的，所述转轴与所述蓄水罐通过螺纹连接。
优选的，所述进水管a位于所述过滤器和蓄水罐的底部之间。
本发明的有益效果为：
本发明提供了一种杀菌效率高的生活污水处理装置，不仅能将生活污水与杀菌剂充分接触，同时还能将罐内的生活污水和杀菌剂混合的更加均匀，使得杀菌效率得到提高;另外，采用本发明在更换吸附剂时，比较简单、方便，也节省人力。
