申请日2017.12.29
公开(公告)日2018.06.01
IPC分类号A01M7/00
摘要
本发明公开了一种水处理用药剂喷洒装置，包括打药机，所述打药机的顶部设置有药剂箱盖，所述药剂箱盖的底部设置有药剂箱，所述药剂箱的内侧设置有药剂箱内壳体，所述药剂箱内壳体的侧面设置有固定绑带，所述药剂箱内壳体与固定绑带的连接位置处设置有固定卡环，所述药剂箱内壳体与固定绑带通过固定卡环卡扣固定，打药机在把固定绑带挎在臂膀进行打药时，固定绑带与臂膀受力位置会由缓冲气垫进行缓冲，避免造成勒痕;打药机在打药完成或者中途需要放置时，喷药杆可以妥当放置在喷药杆放置卡钩上方;在把打药机放置地面时，打药机底部动力箱与地面接触时，缓冲橡胶层会起到缓冲作用，避免动力箱受损。
权利要求书

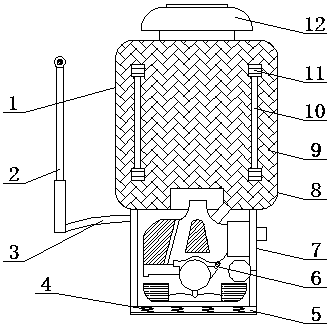

1.一种水处理用药剂喷洒装置，包括打药机(1)，其特征在于：所述打药机(1)的顶部设置有药剂箱盖(12)，所述药剂箱盖(12)的底部设置有药剂箱(8)，所述药剂箱(8)的内侧设置有药剂箱内壳体(9)，所述药剂箱内壳体(9)的侧面设置有固定绑带(10)，所述药剂箱内壳体(9)与固定绑带(10)的连接位置处设置有固定卡环(11)，所述药剂箱内壳体(9)与固定绑带(10)通过固定卡环(11)卡扣固定，所述药剂箱(8)的底部设置有打药动力箱(7)，所述打药动力箱(7)的表面设置有打火器(6)，所述打药动力箱(7)的底部设置有缓冲橡胶层(5)，所述缓冲橡胶层(5)的内部设置有缓冲弹簧(4)，所述打药动力箱(7)的侧表面设置有喷药连接软管(3)，所述喷药连接软管(3)的一端设置有喷药杆(2)，所述固定绑带(10)的表面设置有缓冲气垫(13)且固定绑带(10)与缓冲气垫(13)通过粘合固定，所述缓冲气垫(13)的内部设置有出气槽(14)，且若干出气槽(14)均匀分布在缓冲气垫(13)的内部，所述药剂箱(8)的外侧设置有药剂箱外壳体(15)，所述药剂箱外壳体(15)的表面设置有喷药杆放置卡钩(16)且药剂箱外壳体(15)与喷药杆放置卡钩(16)通过粘合固定。
2.根据权利要求1所述的一种水处理用药剂喷洒装置，其特征在于：所述缓冲弹簧(4)与缓冲橡胶层(5)通过卡钩固定。
3.根据权利要求1所述的一种水处理用药剂喷洒装置，其特征在于：所述药剂箱盖(12)与药剂箱(8)通过旋转卡合固定。
4.根据权利要求1所述的一种水 处理用药剂喷洒装置，其特征在于：所述喷药杆放置卡钩(16)为一种弯曲的圆柱体结构。
5.根据权利要求1所述的一种水处理用药剂喷洒装置，其特征在于：所述出气槽(14)为一种圆形槽结构。
说明书
一种水处理用药剂喷洒装置
技术领域
本发明属于喷洒装置技术领域，具体涉及一种水处理用药剂喷洒装置。
背景技术
是将液体分散开来的一种农机具，是农业施药机械的一种，农业机械的植保机械，属于便携式农业机械。烟雾机分触发式烟雾打药机、热力烟雾打药机、脉冲式烟雾打药机、燃气烟雾打药机，燃油烟雾打药机等，农用烟雾机适用于森林、苗圃、果园、茶园的病虫害防治，棉花、小麦、水稻、玉米等大田作物及大面积草场的病虫害防治，城市、郊区的园林花木、蔬菜园地和料大棚中植物的病虫害防治，医院、会议室、影剧院、体育场馆、码头、车站、公交车、客运列车的卫生消毒，城市下水道及暖气通道、地下室、防空洞和各种货物仓库的消毒杀菌处理，还可以把净水剂打入需要净化的水中。
现有的打药机在把固定绑带挎在臂膀进行打药时，固定绑带会把臂膀勒紧形成勒痕，造成工作人员臂膀损伤;打药机在打药完成或者中途需要放置时，喷药杆无法妥当放置;在把打药机放置地面时，打药机底部动力箱与地面撞击，可能会使动力箱底部受损的问题，为此我们提出一种水处理用药剂喷洒装置。
发明内容
本发明的目的在于提供一种水处理用药剂喷洒装置，以解决上述背景技术中提出的现有的打药机在把固定绑带挎在臂膀进行打药时，固定绑带会把臂膀勒紧形成勒痕，造成工作人员臂膀损伤;打药机在打药完成或者中途需要放置时，喷药杆无法妥当放置;在把打药机放置地面时，打药机底部动力箱与地面撞击，可能会使动力箱底部受损问题。
为实现上述目的，本发明提供如下技术方案：一种水处理用药剂喷洒装置，包括打药机，所述打药机的顶部设置有药剂箱盖，所述药剂箱盖的底部设置有药剂箱，所述药剂箱的内侧设置有药剂箱内壳体，所述药剂箱内壳体的侧面设置有固定绑带，所述药剂箱内壳体与固定绑带的连接位置处设置有固定卡环，所述药剂箱内壳体与固定绑带通过固定卡环卡扣固定，所述药剂箱的底部设置有打药动力箱，所述打药动力箱的表面设置有打火器，所述打药动力箱的底部设置有缓冲橡胶层，所述缓冲橡胶层的内部设置有缓冲弹簧，所述打药动力箱的侧表面设置有喷药连接软管，所述喷药连接软管的一端设置有喷药杆，所述固定绑带的表面设置有缓冲气垫且固定绑带与缓冲气垫通过粘合固定，所述缓冲气垫的内部设置有出气孔，且若干出气孔均匀分布在缓冲气垫的内部，所述药剂箱的外侧设置有药剂箱外壳体，所述药剂箱外壳体的表面设置有喷药杆放置卡钩且药剂箱外壳体与喷药杆放置卡钩通过粘合固定。
优选的，所述缓冲弹簧与缓冲橡胶层通过卡钩固定。
优选的，所述药剂箱盖与药剂箱通过旋转卡合固定。
优选的，所述喷药杆放置卡钩为一种弯曲的圆柱体结构。
优选的，所述出气槽为一种圆形槽结构。
与现有技术相比，本发明的有益效果是：安装好本发明以后，打药机在把固定绑带挎在臂膀进行打药时，固定绑带与臂膀受力位置会由缓冲气垫进行缓冲，避免造成勒痕;打药机在打药完成或者中途需要放置时，喷药杆可以妥当放置在喷药杆放置卡钩上方;在把打药机放置地面时，打药机底部动力箱与地面接触时，缓冲橡胶层会起到缓冲作用，避免动力箱受损。
