申请日1994.03.18
公开(公告)日1995.05.24
IPC分类号G01F15/12
摘要
本实用新型提供一种可自动排除表具内腔积水及灰尘，计量准确，使用寿命长的煤气表，本表的特征是，进气管口和出气管口两者至少其一设置在表壳的下半部，随煤气进入表具内的水分及灰尘在重力作用下，自动顺着管口随管道排出。
権利要求書
1、自动排污水煤气表，包括表壳、进气管口、出气管口、气门座、气门盖、皮膜盒、计数器，其特征是，进气管口和出气管口两者至少其一设置在表壳的下半部，气门盖的空腔口缘部设置一钢片，对应气门盖的钢片，在气门座的空腔口缘部设置一磁铁片。
说明书
本实用新型涉及一种改进的煤气表，特别是一种能自动排除表具内腔积水及灰尘的煤气表。
现有煤气表主要由表壳、进气管口、出气管口、气门座、气门盖、皮膜盒、计数器构成。由于表具的进气管口和出气管口是设置在表壳的上半部，呈悬吊式安装，使用中，煤气流过表具时，随带的水份灰尘都沉积在表具内腔中，从而造成如下缺陷：1、随着表具内腔水份和灰尘的增加，表内容积减少，造成计量不准。2、内腔积水易腐蚀表内部件及表壳，使表具寿命缩短。
本实用新型的目的在于提供一种可自动排除表具内腔积水及灰尘，使其计量准确，使用寿命长的煤气表。

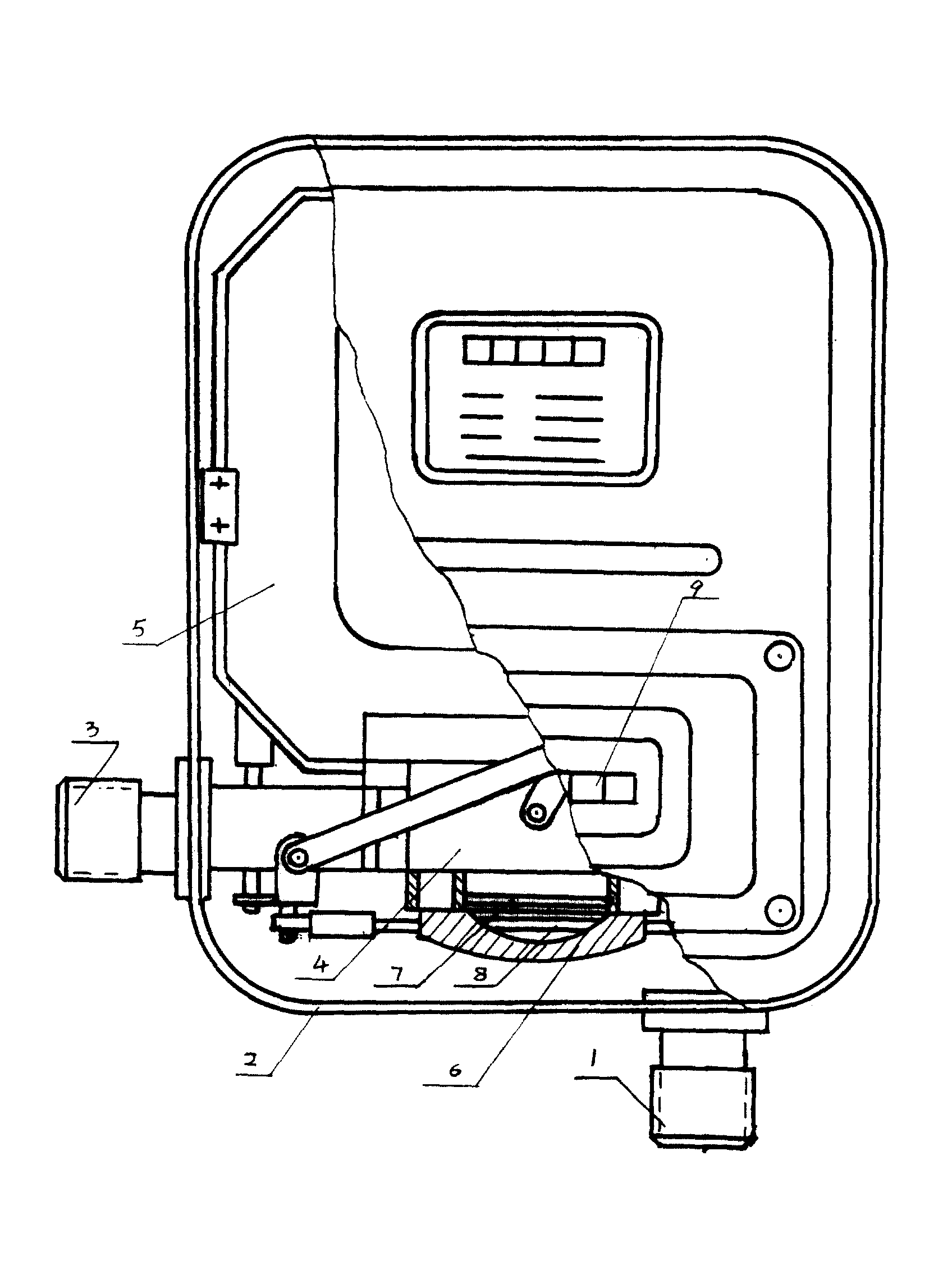

本实用新型的目的是通过如下构思来实现的，在现有煤气表的基础上将进气管口和出气管口两者至少其一设置在表壳的下半部表具内的气门座、气门盖、皮膜盒整体对应进气管口和出气管口的位移旋转180°下移按原方式联接，计数器同样旋转180°由上部移至下部，气门盖由于旋转180°而位于气门座的下方，不能依靠重力与气门座密封接触，为使气门盖与气门座密封接触，在气门盖的空腔口缘部设置一钢片，对应气门盖的磁铁片在气门座的空腔口缘部设置一磁铁片，两者通过引力呈密封接触。通过如上的改进，即构成了本实用新型。自动排污水煤气表，包括表壳、进气管口、出气管口、气门座、气门盖、皮膜盒、计数器，其特征是，进气管口和出气管口两者至少其一设置在表壳的下半部，气门盖的空腔口缘部设置一钢片，对应气门盖的钢片在气门座的空腔口缘部设置一磁铁片。
由于本实用新型的进气管口和出气管口至少其一设置在表壳的下半部，这样，随煤气进入表具内腔的水份和灰尘在重力的作用下，即可从管口顺着管道自动排出煤气表。
