申请日1997.04.28
公开(公告)日1998.09.02
IPC分类号C02F1/48
摘要

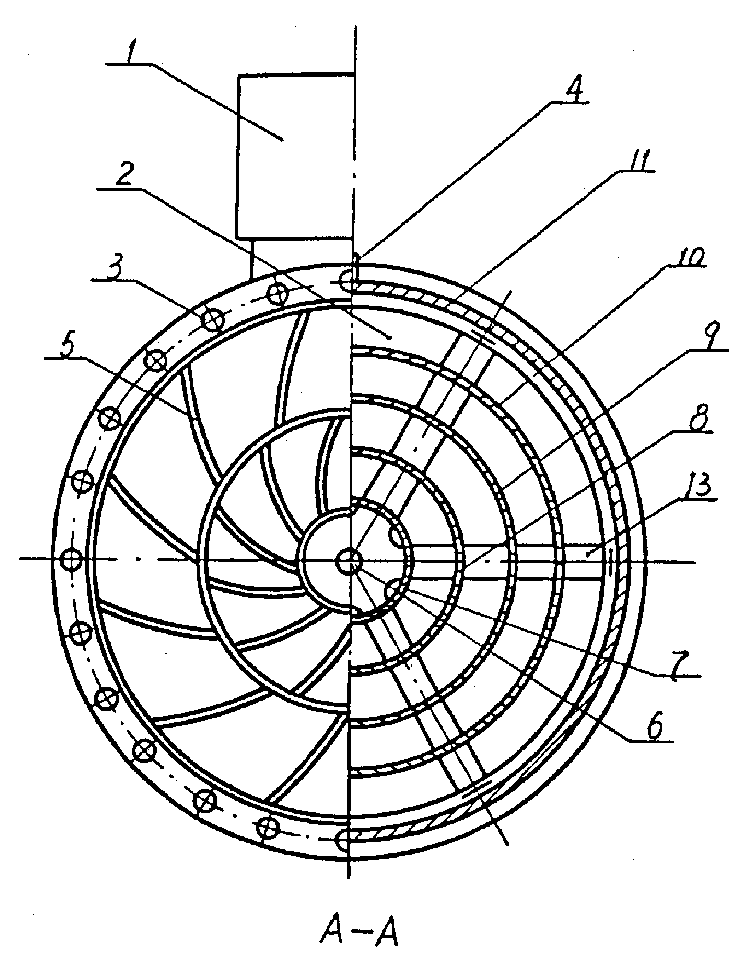

一种大口径电场水处理装置,由主机(1)和副机(2)两大部分组成,主机(1)主要包括有产生电场的电子线路,副机(2)包括壳体(11)及进水口(3)、出水口(12),其特征在于在副机(2)腔室内有多层筒形极板,层层相套、阴阳极间隔,并分别与主机输出的正负极相连。本实用新型有效地解决了对大水流进行电场处理的难题,其独特的筒形极板设计使结构大大简化,而螺旋形导流栅板(5)有效地延长了水流在副机(2)内停留的时间,使水流充分得到电场处理。
翻译権利要求書
1.一种大口径电场水处理装置，由主机(1)和副机(2)两大部分组成，主机 (1)主要包括有产生电场的电子线路，副机(2)包括壳体(11)及进水口(3)、出 水口(12)，其特征在于在副机(2)腔室内有多层筒形极板，层层相套、阴阳极 间隔，并分别与主机输出的正负极相连。
2.如权利要求1所述的大口径电场水处理装置，其特征在于在副机的进水 口(3)处设置有螺旋形导流栅板(5)。
3.如权利要求1或2所述的大口径电场水处理装置，其特征在于在副机的出 水口(12)处设置有螺旋形导流栅板(5)。
4.如权利要求1所述的大口径电场水处理装置，其特征在于所述的筒形极 板为圆筒形。
说明书
大口径电场水处理装置
本实用新型涉及一种利用电场对水进行处理的装置。
利用电场对工业和生活用水进行处理，是物理法水处理的一种，它的原理 在于：水中的离子在电场作用下产生有序排列，正负离子的结合机会减少，于 是就可以有效地防止管道或锅炉壁结垢、生锈;同时电场的存在也破坏了藻类、 细菌的生存环境;另一方面，由于水分子具有偶极矩，在电场作用下不仅将重 新有序排列，而且还能吸收一定电能，其偶极矩增强，原有的大水分子缔合体 中的结合键被打断，从而形成活性较高的单个水分子或只处于小缔合体状态， 促进了水对成垢物质及其组分的破坏作用，于是水中沉积物质的沉积状态和各 种离子的物理性能被有效地改变，达到防垢、除垢、杀菌、灭藻、阻锈、防腐 的目的，还能使水质活化变清。该技术特别适用于各种场合的水冷却系统、冷 冻系统、采暖系统、自来水系统、热水系统和锅炉系统等。现有的电场水处理 装置一般都包括主机和副机两部分，主机是通过其电子线路产生一定电压的电 场，副机是水流经的一个管壳，管壳内具有与主机输出正负极相连的多根极棒， 主副机可以是分体制造、合体安装的，也可以是一体化的，由于受到极棒数量 的限制，单台处理水量一般都在3000吨/小时以下，如果水流加大，势必要加 大管壳口径、增加极棒数量，这给制造和安装带来不便，而且多极棒的设置， 很难做到水中的电场分布均匀，这又会影响处理的效果。
本实用新型的目的就在于为了克服上述现有技术中的缺陷而提供一种可以 处理大流量水流且水中的电场分布均匀的大口径电场水处理装置。
本实用新型的设计方案是：大口径电场水处理装置，由主机和副机两大部 分组成，主机主要包括有产生一定电压电场的电子线路，副机包括壳体及进、 出水口，其特征在于在副机腔室内有多层筒形极板，层层相套、阴阳极间隔， 并分别与主机输出的正负极相连;为有效地延长水流在副机内停留的时间，还 在进、出水口处设置有螺旋形导流栅板。
与现有技术相比，本实用新型有效地解决了对大水流进行电场处理的难题， 其独特的筒形极板设计使结构大大简化，而螺旋形导流栅板使水流产生旋转运 动，从而延长水流在副机内停留的时间，使水流充分得到电场处理。
