申请日2017.12.28
公开(公告)日2018.09.14
IPC分类号C02F9/12; C02F1/32; C02F1/04
摘要
一种杀菌型磁分离污水处理装置，包括初步处理池、连接管道、污水净化池、加药池;所述初步处理池设于所述污水净化池一侧，且所述初步处理池和所述污水净化池之间通过所述连接管道连通;所述连接管道上靠近所述初步处理池处设有加压泵，所述连接管道上方设有加药池，所述加药池与所述连接管道通过加药管连接。本实用新型的有益效果为：(1)该污水处理装置净化水质效率高，同时可以对污水中菌类进行紫外线清除，有效的提高了整个污水处理的效果;(2)该装置采用水分挥发收集净化水，进一步提高了净化水的质量，环绕式的加热丝管使得最终的蒸发效果更好。
权利要求书
1.一种杀菌型磁分离污水处理装置，其特征在于：包括初步处理池、连接管道、污水净化池、加药池;所述初步处理池设于所述污水净化池一侧，且所述初步处理池和所述污水净化池之间通过所述连接管道连通;所述连接管道上靠近所述初步处理池处设有加压泵，所述连接管道上方设有加药池，所述加药池与所述连接管道通过加药管连接;
所述初步处理池包括污水进口、污水出口、挡渣过滤板;所述污水进口设于所述初步处理池顶部，所述污水出口设于所述初步处理池下方靠近所述连接管道的一侧，且所述污水出口与所述连接管道首端相通;所述挡渣过滤板横向设于所述初步处理池内;
所述污水净化池包括上斜板、水分收集槽、竖磁板、斜磁板、絮泥回收口、透光管、加热丝管;所述上斜板设于所述污水净化池的上方，所述斜磁板设于所述污水净化池的下方，所述斜磁板底部设有所述絮泥回收口，所述水分收集槽环形设于所述上斜板下方的所述污水净化池内壁上，所述水分收集槽下方的所述污水净化池内壁上纵向设有所述竖磁板;所述连接管道尾端贯穿所述污水净化池顶部且纵向设于所述污水净化池内，所述连接管道尾端设有进水喷头，所述进水喷头下方的所述污水净化池内设有蛇形的所述透光管，且所述透光管内安装有紫外线照射灯;所述污水净化池外围环绕设有所述加热丝管。
2.根据权利要求1所述的一种杀菌型磁分离污水 处理装置，其特征在于：所述水分收集槽一侧设有净化水出口。
3.根据权利要求1所述的一种杀菌型磁分离污水处理装置，其特征在于：所述上斜板与所述污水净化池内壁形成夹角α，且所述夹角α大小为115-125°。
4.根据权利要求1所述的一种杀菌型磁分离污水处理装置，其特征在于：所述斜磁板与所述竖磁板之间形成夹角β，且所述夹角β大小为115-125°。
5.根据权利要求1所述的一种杀菌型磁分离污水处理装置，其特征在于：所述进水喷头设于所述水分收集槽下方。
说明书
一种杀菌型磁分离污水处理装置
技术领域
本实用新型涉及污水处理领域，具体涉及一种杀菌型磁分离污水处理装置。
背景技术
磁分离技术是将物质进行磁场处理的一种技术，该技术的应用已经渗透到各个领域。磁分离利用废水中杂质颗粒的磁性进行分离，对于水中非磁性或弱磁性的颗粒，利用磁性接种技术可使它们具有磁性。借助外力磁场的作用，将废水中有磁性的悬浮固体分离出来，从而达到净化水的目的。
与沉降、过滤等常规方法相比较，磁力分离法具有处理能力大、效率高、能量消耗少、设备简单紧凑等一系列优点，它不但已成功应用于高炉煤气洗涤水、炼钢烟尘净化废水，轧钢废水和烧结废水的净化，而且在其它工业废水、城市污水中得到广泛应用。
现有污水处理技术中，处理效果不是很理想，同时处理之后的水还存在菌类污染，不能直接排放。
实用新型内容
本实用新型的目的是为了克服现有技术中的不足，提供一种杀菌型磁分离污水处理装置。
为解决上述技术问题，本实用新型的技术方案为：

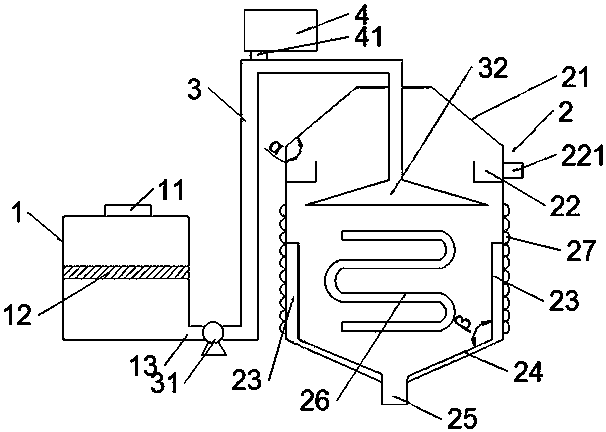

一种杀菌型磁分离污水处理装置，包括初步处理池、连接管道、污水净化池、加药池;所述初步处理池设于所述污水净化池一侧，且所述初步处理池和所述污水净化池之间通过所述连接管道连通;所述连接管道上靠近所述初步处理池处设有加压泵，所述连接管道上方设有加药池，所述加药池与所述连接管道通过加药管连接;
所述初步处理池包括污水进口、污水出口、挡渣过滤板;所述污水进口设于所述初步处理池顶部，所述污水出口设于所述初步处理池下方靠近所述连接管道的一侧，且所述污水出口与所述连接管道首端相通;所述挡渣过滤板横向设于所述初步处理池内;
所述污水净化池包括上斜板、水分收集槽、竖磁板、斜磁板、絮泥回收口、透光管、加热丝管;所述上斜板设于所述污水净化池的上方，所述斜磁板设于所述污水净化池的下方，所述斜磁板底部设有所述絮泥回收口，所述水分收集槽环形设于所述上斜板下方的所述污水净化池内壁上，所述水分收集槽下方的所述污水净化池内壁上纵向设有所述竖磁板;所述连接管道尾端贯穿所述污水净化池顶部且纵向设于所述污水净化池内，所述连接管道尾端设有进水喷头，所述进水喷头下方的所述污水净化池内设有蛇形的所述透光管，且所述透光管内安装有紫外线照射灯;所述污水净化池外围环绕设有所述加热丝管。
进一步的，所述水分收集槽一侧设有净化水出口。
进一步的，所述上斜板与所述污水净化池内壁形成夹角α，且所述夹角α大小为115-125°。
进一步的，所述斜磁板与所述竖磁板之间形成夹角β，且所述夹角β大小为115-125°。
进一步的，所述进水喷头设于所述水分收集槽下方。
本实用新型的有益效果为：(1)该污水处理装置净化水质效率高，同时可以对污水中菌类进行紫外线清除，有效的提高了整个污水处理的效果;(2)该装置采用水分挥发收集净化水，进一步提高了净化水的质量，环绕式的加热丝管使得最终的蒸发效果更好。
