申请日1997.03.10
公开(公告)日1998.07.29
IPC分类号C02F1/48
摘要
本实用新型属于软化水处理装置,特别是关于利用高频电信号使水软化的装置。本实用新型设计的多极电子水处理机主要由机箱、电极、高频信号发生器、主体焊合、联接法兰组成,其特征为:机箱里固定有一个以上的电极,前一级主体焊合出水口与后一级主体焊合的进水口相连通;电极套接在空心尼龙棒的空心里,尼龙棒上端连接有防漏密封圈。它适用于热力交换、空调、冷凝器各种中、高频炼钢炉火、冷却系统及各种锅炉和各种水冷却系统。
翻译権利要求書
1、一种主要由机箱、电极、高频信号发生器、主体焊合、联接 法兰组成的多级电子处理机，其特征为：机箱里固定有一个以上的电 极，前一级主体焊合出水口与后一级主体焊合的进水口相连通;电极 套接在空心尼龙棒的空心里，尼龙棒上端连接有防漏密封圈。
2、根据权利要求1所述的多级电子水处理机，其特征还在于：电 子水处理机的进水口开在机箱的下端，出水口开在机箱的上端。
3、根据权利要求1所述的多级电子水处理机，其特征还在于：电 极的数量采用奇数值。
说明书
多级电子水处理机
本实用新型属于软化水处理装置，特别是关于利用高频电信号使 水软化的装置。
原有水软化处理方法有用化学办法，即在锅炉中加化学清洗剂除 垢清洗，这种方法操作麻烦只能除垢，不能防垢且成本高。也有一种 高频电子水处理装置，它只能进行一级水处理，净化率不高，适应水 硬度不高的地区，对水质较硬的地区达不到软化水标准。而且原有高 频电子水处理装置中电极采用多层绝缘纸包绕，制造工艺复杂。
本实用新型的目的在于提供一种能除垢又能防垢，制造安装简单 方便，净化率高，可适应任何水质地区使用的多级电子水处理机。
本实用新型的设计原理为利用电子线路产生高频电信号，使水经 过水处理机时，物理结构发生变化——原来缔合链状分子、断袭成单 个水分子，水中溶解盐的正负离子被单个水分子包围，运动速度降 低，有效碰撞次数减少、静电引力下降，从而在受热面或管壁上无法 结垢，达到防垢的目的，同时由于水的偶极距增大，使它与盐的正负 离子吸引能力增大，其结果使受热面上或管上原来的水垢变得松软而 脱落，因此又具有除垢的效果;当水质硬度较高时，采用多级水处理 方式，可使任何硬度水质达到标准要求。

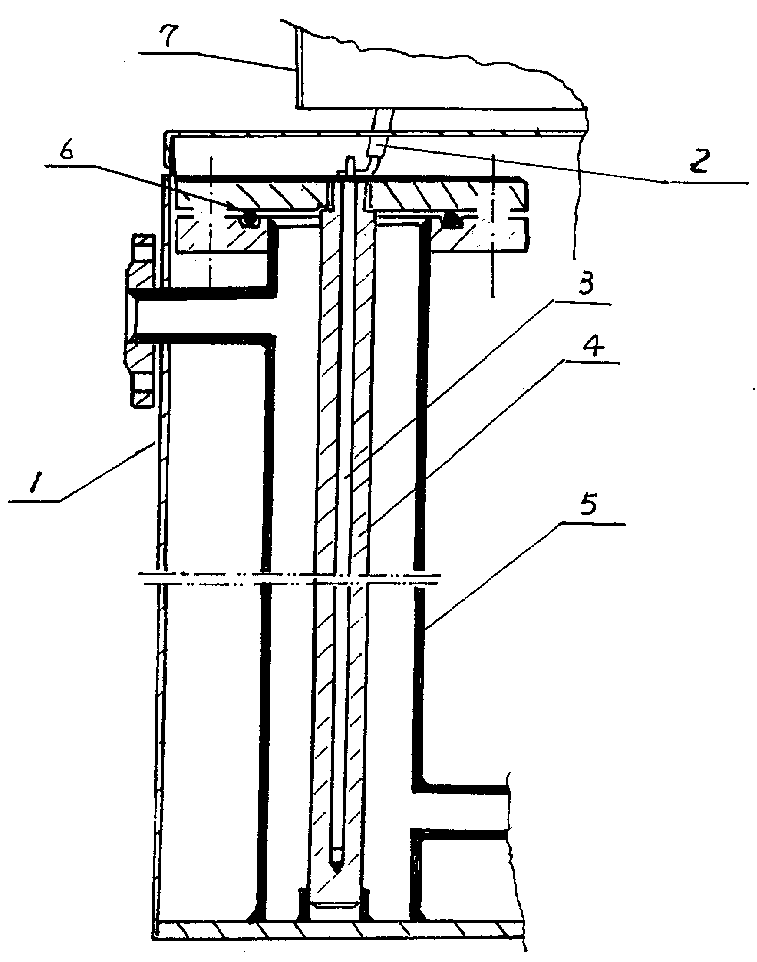

其具体设计方案为：一种主要由机箱、电极、高频信号发生器、 主体焊合、联接法兰组成的多级电子处理机，其特征为：机箱里固定 有一个以上的电极，前一级主体焊合出水口与后一级主体焊合的进水 口相连通;电极套接在空心尼龙棒的空心里，尼龙棒上端连接有防漏 密封圈。
本实用新型广泛应用在化工、冶金、橡胶、轻工、发电、饮食、 制药、医院、饭店、冷库、供暖、生活经及汽车、内燃机等领域的用 水，特别是适用于热力交换、空调、冷凝器各种中、高频炼钢炉火、 冷却系统及各种锅炉和各种水冷却系统。
本实用新型与一级电子水处理装置相比优点如下：
原设计的一级水处理装置硬度在450mg/l以下，而本实用新型可 适用任何水质软化处理，如三级电子水处理机适用于水质总硬度500 mg/l(以碳酸钙计)，五级适用于水质总硬度为750mg/l的各种热水系 统和工业冷却循环水系统。原一级电极用多层绝缘纸包绕，工艺处理 十分复杂，本实用新型的电极套装在空心尼龙棒的空心里，同时，在 尼龙棒上套有密封圈，解决了漏水问题。
本实用新型和化学水处理方去相比具有如下优点：体积小，费用 低，操作简便，无污染，有杀菌，灭藻功能，灭菌可达95%以上，减 藻可达100%有益人体健康，安装调试方便。
