申请日1997.03.25
公开(公告)日1997.11.12
IPC分类号C02F1/461; G03C5/00; C25B9/00
摘要

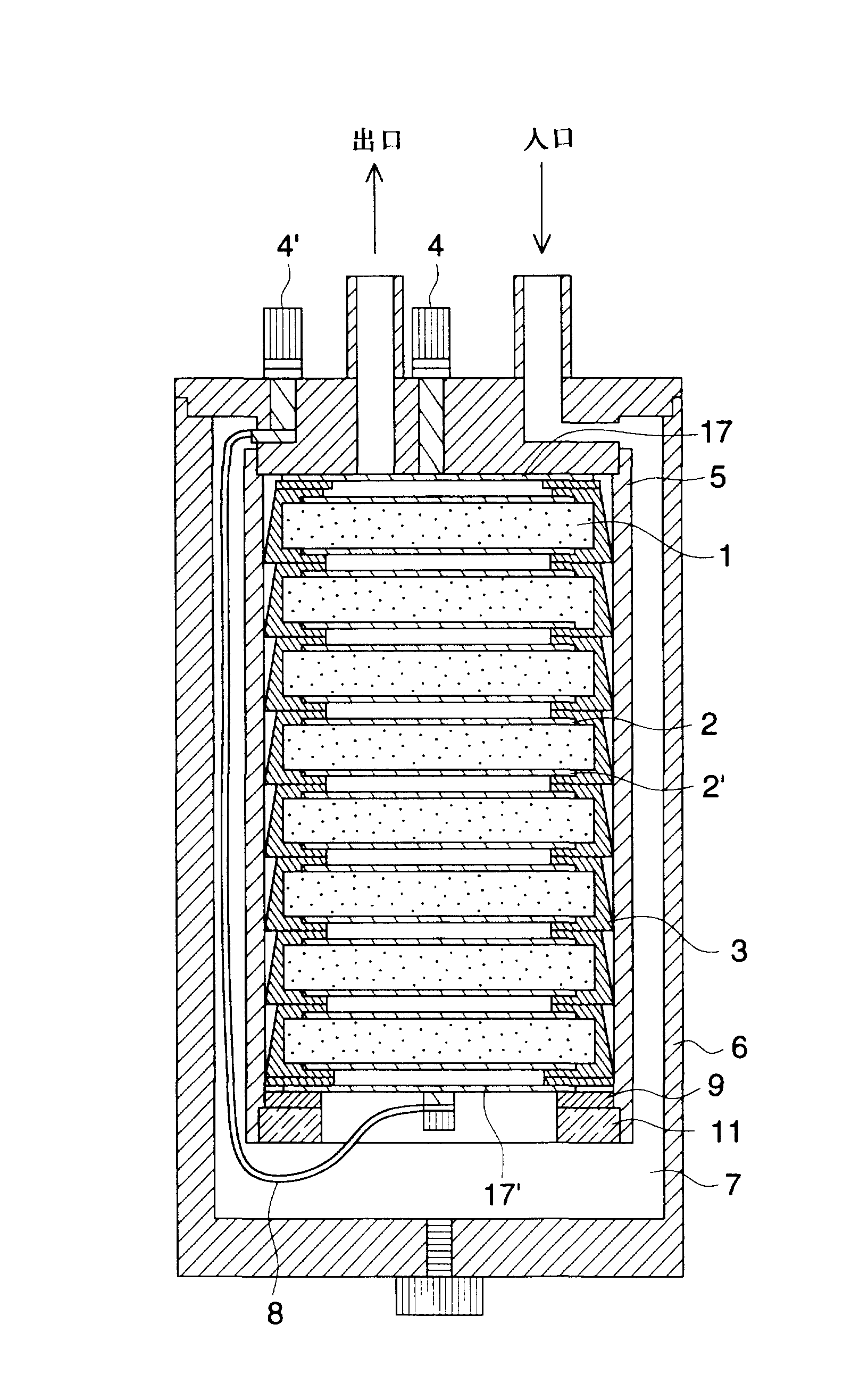

一种防止电极侧面部分的泄漏流的更有效的电解槽以及处理方法。用于使被处理水通过固定床式三元电极进行电化学处理的固定床式三元电极电解槽的密封垫圈，是以可以包覆该电解槽内的固定床式三元电极的侧面以及端部为特征的固定床式三元电极电解槽用密封垫圈，是使用该密封垫圈的固定床式三元电极电解槽以及使用该电解槽的水处理方法。
翻译権利要求書
1.一种固定床式三元电极电解槽用密封垫圈，其特征在于：用 于使被处理水通过固定床式三元电极进行电化学处理的固定床式 三元电极电解槽的密封垫圈，可以以“ ”形包覆该电解槽内的固 定床式三元电极的侧面以及端部。
2.权利要求1所述的固定床式三元电极电解槽用密封垫圈，其 特征在于：固定床式三元电极电解槽用密封垫圈在其外侧具有1个 以上的比装入固定床式三元电极的容器内径稍大的外径的突起。
3.权利要求1或2所述的固定床式三元电极电解槽用密封垫 圈，其特征在于：在固定床式三元电极电解槽用密封垫圈中，除去 收容固定床式三元电极或固定床式三元电极和辅助电极状态下的 该固定床式三元电极电解槽用密封垫圈侧面部的突起部的外径 (B)，对于装入固定床式三元电极的容器内径(A)，是0.95 ≤(B/A)≤0.995的比率。
4.权利要求2或3所述的固定床式三元电极电解槽用密封垫 圈，其特征在于：在固定床式三元电极电解槽用密封垫圈中，对于 装入固定床式三元电极的电解槽内径(A)，收容固定床式三元电 极、或固定床式三元电极和辅助电极的固定床式三元电极电解槽用 密封垫圈侧面部的突起的外径(C)的比率是1.005≤(C/A)≤ 1.05。
5.权利要求1或2所述的固定床式三元电极电解槽用密封垫 圈，其特征在于：在固定床式三元电极电解槽用密封垫圈中，除去 收容固定床式三元电极或固定床式三元电极和辅助电极状态下的 该固定床式三元电极电解槽用密封垫圈侧面的突起部的外径 (B)，对于装入固定床式三元电极的电解槽容器内径(A)， 是0.95≤(B/A)≤0.995的比率，并且对于该电解槽容器内径 (A)，该密封垫圈侧面的突起的外径(C)的比率为1.005≤ (C/A)≤1.05。
6.权利要求1或2所述的固定床式三元电极电解槽用密封垫 圈，其特征在于：在固定床式三元电极电解槽用密封垫圈中，该固 定床式三元电极电解槽用密封垫圈的内径(D)，对于收容在该固 定床式三元电极电解槽用密封垫圈中的固定床式三元电极或固定 床式三元电极和辅助电极的直径(E)，是0.85≤(D/E)≤0.98。
7.权利要求1或2所述的固定床式三元电极电解槽用密封垫 圈，其特征在于：在固定床式三元电极电解槽中，除去收容固定床 式三元电极或固定床式三元电极和辅助电极状态下的该固定床式 三元电极电解槽用密封垫圈侧面的突起部的外径(B)，对于装入 固定床式三元电极的容器内径(A)，是0.95≤(B/A)≤0.995 的比率，并且对于该电解槽容器内径(A)，该固定床式三元电极 电解槽用密封垫圈侧面部的突起的外径(C)的比率是1.005≤ (C/A)≤1.05，并且密封垫圈的内径(D)对于收容在该固定 床式三元电极电解槽用密封垫圈中的固定床式三元电极或固定床 式三元电极和辅助电极的收容部的直径(E)，是0.85≤(D/E) ≤0.98。
8.权利要求1～7的任意1项所述的固定床式三元电极电解槽 用密封垫圈，其特征在于：固定床式三元电极电解槽用密封垫圈的 内侧面和端部所成的角度(α)是80～89°。
9.权利要求1～8的任意1项所述的固定床式三元电极电解 槽用密封垫圈，其特征在于：在固定床式三元电极电解槽用密封垫 圈内收容固定床式三元电极或固定床式三元电极和辅助电极的状 态下，除去该固定床式三元电极电解槽用密封垫圈的突起部的外侧 面和电解槽容器内壁所成的角度(β)是1～10°。
10.一种固定床，其特征在于：用于固定床式三元电极电解槽 的固定床，是权利要求1～9的任意1项所述的固定床式三元电极 电解槽用密封垫圈和在该固定床式三元电极电解用密封垫圈内部 收容固定床式三元电极的部件。
11.一种固定床，其特征在于：用于固定床式三元电极电解槽 的固定床是在权利要求1～9的任意1项所述的密封垫圈内收容用 2个辅助电极夹着的固定床式三元电极。
12.一种固定床，其特征在于：用于固定床式三元电极电解槽 的固定床，由直径比固定床式三元电极小的2个辅助电极夹着，在 权利要求1～9的任意1项所述的密封垫圈内收容着该固定床式三 元电极。
13.一种固定床式三元电极电解槽，其特征在于：在使被处理 水通过固定床式三元电极进行电化学处理的固定床式三元电极电 解槽中，是将权利要求10、11或12所述的固定床收入筒形容器 的电解槽。
14.一种固定床式三元电极电解槽，其特征在于：在使被处理 水通过固定床式三元电极进行电化学处理的固定床式三元电极电 解槽中，是将权利要求10所述的固定床以及与固定床面接触设置 的辅助电极、衬垫收入筒形容器的电解槽。
15.一种固定床式三元电极电解槽，其特征在于：在将用2张 金属辅助电极夹着的固定床式三元电极收入筒形容器，使被处理水 通过固定床式三元电极进行电化学处理的固定床式三元电极电解 槽中，在金属电极间的略中央部位上设置了O形圈。
16.一种固定床式三元电极电解槽，其特征在于：在使被处理 水通过固定床式三元电极进行电化学处理的固定床式三元电极电 解槽中，使用在固定床式三元电极的被处理水的流入侧设置非贯通 孔的固定床式三元电极。
17.一种水处理方法，其特征在于：在将被处理水供给权利要 求13～16的任意1项所述的固定床式三元电极电解槽，对上述被 处理水进行电化学处理的被处理水的处理方法中，在使用该固定床 式三元电极电解槽时，用1～4kgf/cm2的压力从入口侧输送被处理 水。
18.一种固定床式三元电极电解槽，其特征在于：在使被处理 水通过固定床式三元电极进行电化学处理的固定床式三元电极电 解槽中，使用在包含热处理使用有机粘合剂积层成的多个合成纤维 制薄板使之碳化及石墨化制成的碳电极构成的碳质固定床式三元 电极的被处理水的流入侧，设置通水截面积的5～25%的非贯通 孔的固定床式三元电极。
19.一种水处理方法，其特征在于：使用权利要求18所述的固 定床式三元电极电解槽。
20.权利要求1～9的任意1项所述的固定床式三元电极电解 槽用密封垫圈，其特征在于：;固定床式三元电极是碳质固定床式 三元电极。
21.权利要求10～12的任意1项所述的固定床，其特征在于： 固定床式三元电极是碳质固定床式三元电极。
22.权利要求13～16的任意1项所述的固定床式三元电极电 解槽，其特征在于：固定床式三元电极是碳质固定床式三元电极。
23.权利要求17所述的水处理方法，其特征在于：固定床式三 元电极是碳质固定床式三元电极。
说明书
三元电极电解槽用密封垫圈、 该电极电解槽及水处理方法
本发明涉及用于电化学处理被处理水，例如包含微生物的被处理水
和含金属离子水溶液，或用于回收水溶液中的金属离子的固定床式三元
电极电解槽，更详细地说涉及可以容易地将在其内部收入有多个固定床
式三元电极的立式筒形体装于电解槽或脱离的复极式固定床式三元电极
电解槽。
以往，在各种用途中使用了多种水溶液和不溶有其它物质的纯水。
这些水溶液等当溶质提供适度的养分或者该水溶液的温度为易于繁殖的
比较高温度时，细菌等微生物繁殖，该微生物往往蓄积引起上述水溶液
等的性能恶化，或浮游于处理装置内。
例如，照相感光材料在影像曝光后进行纸质感光材料处理时，经彩
色显影、漂白定影、水洗以及/或稳定化处理工序后被干燥。并且在这种
照相处理工序中，使用彩色显影液、漂白液、漂白定影液、定影液、稳
定液、水洗水等各种照相处理液，但是由于上述感光材料含有水胶质提
供适于微生物繁殖的环境，因而，混入上述照相处理液中的微生物繁殖
使感光材料处理的效率降低，同时有在照片上产生色彩斑点或因产生霉
等污染影像的缺点。以往抑制由该微生物繁殖产生的照像处理液的劣化
的主要方法是投入防霉剂等，杀灭该微生物活化性能，但是在这种方法
中需要添加的防霉剂的量很多，并且该防霉剂容易残留在照相处理液和
上述感光材料中，往往对感光材料有不良影响。另外上述防霉剂大多很
难说对人体无害，如果不被管理在各种规则的状态下则其使用很困难。
再有，这样选择出的防霉剂也是暂时的，往往产生对该防霉剂的抗菌，
产生再次使用时选择针对该抗菌的防霉剂的问题。
还有作为夏季的体育运动的游泳是最一般的且久盛不衰，各年龄段
的人们都喜欢，为了使人们愉快地游泳，在城市中有很多游泳池供人们
使用。
在该游泳池的池水中生长着很多对人体有害的细菌类等的微生物，
由于该池水直接接触游泳者的眼睛和伤处等有时使之产生疾患，因而在
池水中投入次氯酸钠等的药剂进行消毒防止疾病发生。但是，作为上述
药剂使用杀菌效果强的次氯酸和液体氯等的氯系列试剂，该氯系列试剂
其自身或分解物具有刺激性，该试剂即产生杀菌等效果，也由于该试剂
产生对眼睛刺痛和皮肤斑疹等副作用，特别对抵抗力弱的儿童来说更是
大问题。另外由于氯试剂分解，不能持续使用，需要每天向池水中续加，
并且由于游泳池中使用的水量很大，因而所使用的试剂的成本也成为很
大的负担。
还有，由于近年的信息化社会的发展，各种纸类特别是高质量纸的
需求增大。这些种纸是从制纸用纸浆经各种工序制造出，而在该工序中
有洗净制纸前的纸浆冲洗掉不需要的成分的工序。由于该纸浆被维持在
适当的温度并含有适度的养分，因而易于霉和细菌等的微生物繁殖，当
大量的该霉和细菌残存于最终产品中时，就产生纸制品退色等的性能劣
化。因而，使该洗净工序中所使用的大量的洗净水中含有防霉剂和杀菌
剂，以尽量防止最终制品的性能劣化。但是在这种方法中，存在着不仅
防霉剂和杀菌剂的成本高的问题，而且存在着因上述防霉剂和杀菌剂残
留于制品中而产生与霉和细菌类引起的性能劣化不同的性能劣化的问
题。
还有，随着近年来高级公寓等的集中住宅或集中很多企业形成的楼
房等建筑物的增加，设置在该建筑物等中的各种冷暖设备的安装台数迅
猛增加。在设置有这些冷暖房设备的高级公寓和楼房等中，该冷暖房设
备的冷却水的热交换器用设备例如冷却塔通常被安装于房顶上。如果该
热交换器设备的冷却水连续长期使用，则霉和细菌类等的微生物繁殖，
在上述热交换器的热交换面上析出，会引起热交换性能下降，还有时因
微生物结块堵塞配管等。另外，大量产生的微生物的废弃物往往引起配
管和机器腐蚀等重大问题。另外，还有由Legionella类细菌引起的感染
的问题。
还有，近年来家庭浴缸的普及和因温泉热公共浴池用水量增加，而
由于该浴池水具有微生物最易繁殖的40℃左右的水温，即使不洗浴单单
放置，微生物也会迅速繁殖而被污染，从而不能继续使用，如果反复入
浴，则人体的污垢等浮游，该污染现象更显著。因繁殖出的微生物很微
小，用过滤操作很难除去，特别是浴池等使用水量大，因而如果能用简
单的处理操作进行被污染的浴池水的再生，则可以大幅度降低成本。
还有，作为各种鱼类资源，除了在海与河中繁殖的天然鱼类外，最
近养殖场的养殖鱼类引入注目，并且很多养殖鱼供给市场。在养殖场中
饲养这些鱼类时，为了抑制包含在养鱼用水中的细菌和霉等的微生物污
染鱼类或附着在鱼上，使该商品价值降低等的不良影响，在上述养鱼用
水中大量添加杀菌剂和防霉剂等的全部或杀灭大部分微生物用的各种药
剂，进而为了将由上述药剂引起的鱼类的损伤抑制在最小限度，给鱼类
投放维生素等大量的营养剂，还要投放饲料。因而，在养殖场等中饲养
的鱼类与饲料相比人工投放的各种药剂、维生素添加剂很多，防霉剂和
杀菌剂蓄积在鱼类体内，因而被对人体有害的各种药剂污染了的鱼类提
供给市场。
还有饮用水是将存贮于贮水池等的水在净水厂消毒处理后，通过上
水管供给各家庭和饮料店等。饮用水的上述消毒处理一般是由氯进行，
但是如果由该氯处理，则饮用水可以比较好地被消毒，但相反产生因漂
白粉味损害天然水具有的润甜口味的缺点。
作为没有以上那样缺点的水处理方法，有例如特开平3-224686
号、特开平4-27488号等公开的电化学的处理方法。如果根据此方法，
则可以不使用特殊的药品等，高效率地处理大量的水。但是，在这些方
法中，在固定电解槽和电极的部分的密封垫圈上发生漏水，包含未被电
化学处理的微生物的水经常不断地作为处理水从装置中流出，因而希望
改进。
