申请日2017.12.28
公开(公告)日2018.09.11
IPC分类号B01D33/29; B01D33/68; B01D33/067; B01D33/01
摘要
本实用新型涉及油污泥处理领域，特别是涉及一种用于油污泥处理的泥沙过滤装置。一种用于油污泥处理的泥沙过滤装置，包括过滤筒本体、过滤筐装置、旋流装置、驱动装置和支撑架装置，所述过滤筒本体内部的设置过滤筐装置;所述过滤筐装置的下端转动配合连接在过滤筒本体的内侧面上;所述过滤筐装置的上端连接驱动装置;所述旋流装置的下端设置在过滤筐装置的下端;所述旋转装置的中端转动配合连接在过滤筐装置的内侧的中间;所述旋流装置的上端连接驱动装置;所述驱动装置固定连接在过滤筒本体的顶端。本实用新型内部设置了可以进行升降旋转的过滤筐装置，使得待分离的油污泥上下运动，防止油污泥沉淀聚集造成堵塞的问题。
权利要求书

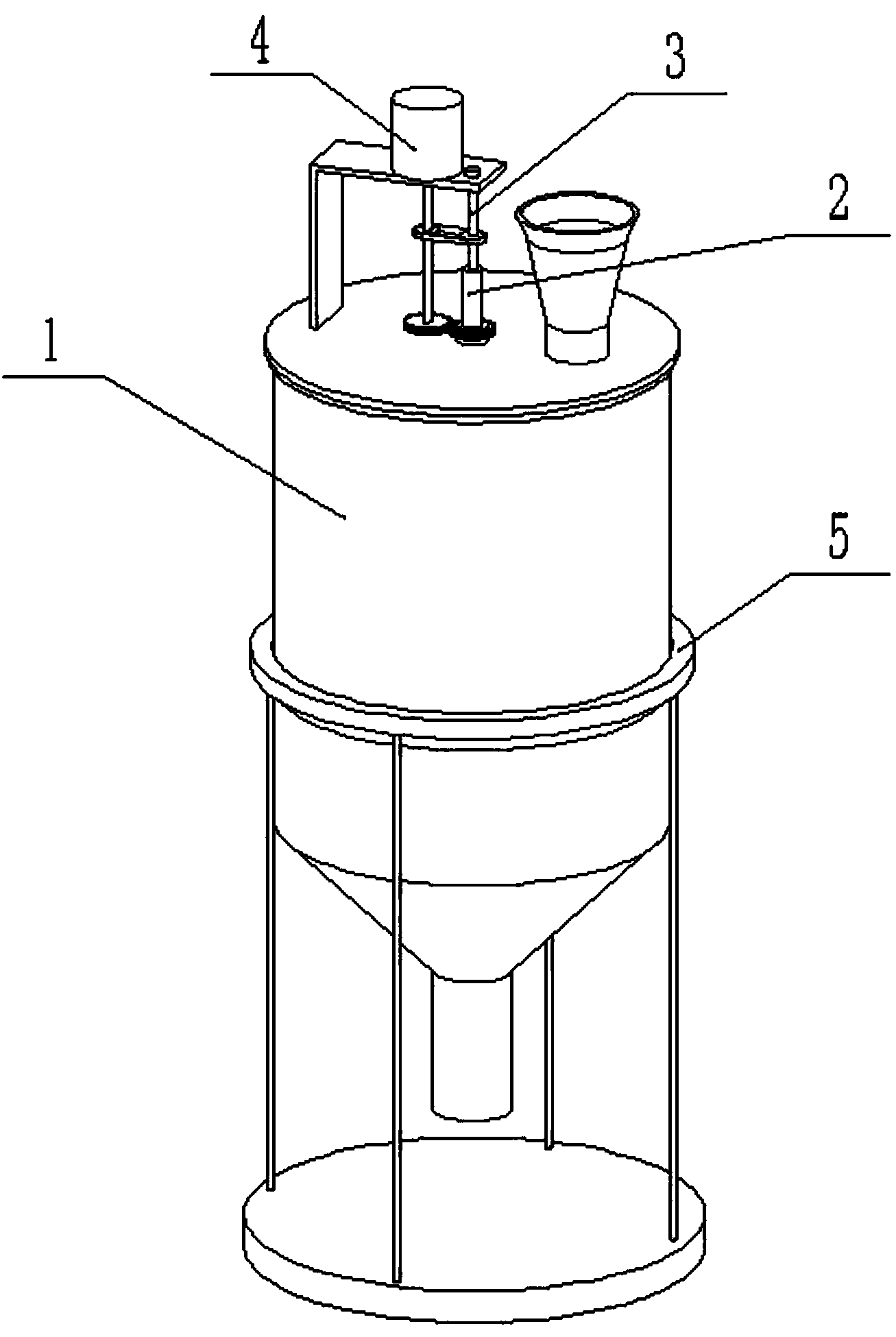

1.一种用于油污泥处理的泥沙过滤装置，包括过滤筒本体(1)、过滤筐装置(2)、旋流装置(3)、驱动装置(4)和支撑架装置(5)，其特征在于：所述过滤筒本体(1)内部的设置过滤筐装置(2);所述过滤筐装置(2)的下端转动配合连接在过滤筒本体(1)的内侧面上;所述过滤筐装置(2)的上端连接驱动装置(4);所述旋流装置(3)的下端设置在过滤筐装置(2)的下端;所述旋流装置(3)的中端转动配合连接在过滤筐装置(2)的内侧的中间;所述旋流装置(3)的上端连接驱动装置(4);所述驱动装置(4)固定连接在过滤筒本体(1)的顶端;所述驱动装置(4)通过导线连接电源和控制开关，控制开关控制驱动装置(4)的工作状态;所述过滤筐装置(2)的下端固定连接支撑架装置(5)。
2.根据权利要求1所述的一种用于油污泥处理的泥沙过滤装置，其特征在于：所述过滤筒本体(1)包括进料斗(1-1)、筒盖(1-2)、圆柱形筒身(1-3)、无锥尖的倒锥形出料斗(1-4)和带有控制阀门的出料管(1-5);所述进料斗(1-1)焊接在筒盖(1-2)的上端的圆形通孔内，进料斗(1-1)的下端连通圆柱形筒身(1-3);所述筒盖(1-2)通过螺纹连接在圆柱形筒身(1-3)的上端;所述圆柱形筒身(1-3)的下端焊接连接并连通倒锥形出料斗(1-4);所述倒锥形出料斗(1-4)的下端焊接连接并连通出料管(1-5)。
3.根据权利要求2所述的一种用于油污泥处理的泥沙过滤装置，其特征在于：所述过滤筐装置(2)包括圆环板(2-1)、圆形不锈钢金属过滤网(2-2)、固定转板(2-3)、旋转套管(2-4)、升降旋转管(2-5)和被动齿轮(2-6);所述圆环板(2-1)的下端焊接连接圆形不锈钢金属过滤网(2-2);所述圆形不锈钢金属过滤网(2-2)顶端的中间焊接连接旋转套管(2-4);所述旋转套管(2-4)通过螺纹连接在升降旋转管(2-5)的内侧;所述升降旋转管(2-5)转动配合连接在筒盖(1-2)顶端的中间;所述被动齿轮(2-6)焊接在升降旋转管(2-5)上;所述被动齿轮(2-6)啮合连接驱动装置(4);所述圆环板(2-1)的内侧面上焊接两块固定转板(2-3)。
4.根据权利要求3所述的一种用于油污泥 处理的泥沙过滤装置，其特征在于：所述驱动装置(4)包括驱动电机(4-1)、驱动轴(4-2)、驱动链轮(4-3)、传动齿轮(4-4)、横板(4-5)和竖板(4-6);所述驱动电机(4-1)固定连接在横板(4-5)上;所述横板(4-5)的底端焊接竖板(4-6);所述竖板(4-6)焊接在筒盖(1-2)上;所述驱动电机(4-1)的输出端连接驱动轴(4-2);所述驱动轴(4-2)的轴体上由上至下依次焊接驱动链轮(4-3)和传动齿轮(4-4);所述驱动链轮(4-3)通过链条连接旋流装置(3);所述传动齿轮(4-4)啮合连接被动齿轮(2-6)。
5.根据权利要求4所述的一种用于油污泥处理的泥沙过滤装置，其特征在于：所述旋流装置(3)包括旋转杆(3-1)、被动链轮(3-2)、弧形旋转叶轮(3-3)和圆形卡挡环(3-4);所述旋转杆(3-1)间隙配合连接在升降旋转管(2-5)的内侧;所述旋转杆(3-1)的上端转动配合连接在横板(4-5)上;所述旋转杆(3-1)的上端固定连接上下两个圆形卡挡环(3-4);所述两个在圆形卡挡环(3-4)分别横板(4-5)的顶面与底面上;所述旋转杆(3-1)的底端焊接左右两个弧形旋转叶轮(3-3)。
6.根据权利要求2所述的一种用于油污泥处理的泥沙过滤装置，其特征在于：所述支撑架装置(5)包括筒身固定环(5-1)、支撑柱(5-2)和圆盘底座(5-3);所述筒身固定环(5-1)的内侧焊接连接圆柱形筒身(1-3);所述筒身固定环(5-1)的底端焊接多根支撑柱(5-2);所述支撑柱(5-2)的底端焊接在圆盘底座(5-3)上。
7.根据权利要求2所述的一种用于油污泥处理的泥沙过滤装置，其特征在于：所述筒盖(1-2)和圆柱形筒身(1-3)的连接处设置橡胶密封垫圈。
8.根据权利要求3所述的一种用于油污泥处理的泥沙过滤装置，其特征在于：所述固定转板(2-3)上设置矩形通槽。
说明书
一种用于油污泥处理的泥沙过滤装置
技术领域
本实用新型涉及油污泥处理领域，特别是涉及一种用于油污泥处理的泥沙过滤装置。
背景技术
油污泥是在石油开发、生产、加工过程中产生的主要污染物。根据成因不同主要分为落地油泥、罐底油泥、地面溢油、炼油厂含油污泥等。
油污泥在经过剪切破碎、机械搅拌、超声破碎处理后，需要将油污泥中的油液、废水和泥沙进行分离;现有的分离装置在分离泥沙的过程中容易出现堵塞的问题，且分离效率低、分离效果差，严重的影响了油污泥的分离处理效率。
实用新型内容
本实用新型的目的是提供一种用于油污泥处理的泥沙过滤装置，可以有效解决现有技术中的分离装置存在的容易出现堵塞的问题，本实用新型内部设置了可以进行升降旋转的过滤筐装置，使得待分离的油污泥上下运动，防止油污泥沉淀聚集造成堵塞的问题，本实用新型内部设置了旋流装置，通过带动水流旋转，防止装置堵塞的同时，提高废水与油液的流动性，提高过滤分离效率和过滤分离效果。
本实用新型的目的通过以下技术方案来实现：
一种用于油污泥处理的泥沙过滤装置，包括过滤筒本体、过滤筐装置、旋流装置、驱动装置和支撑架装置，所述过滤筒本体内部的设置过滤筐装置;所述过滤筐装置的下端转动配合连接在过滤筒本体的内侧面上;所述过滤筐装置的上端连接驱动装置;所述旋流装置的下端设置在过滤筐装置的下端;所述旋转装置的中端转动配合连接在过滤筐装置的内侧的中间;所述旋流装置的上端连接驱动装置;所述驱动装置固定连接在过滤筒本体的顶端;所述驱动装置通过导线连接电源和控制开关，控制开关控制驱动装置的工作状态;所述过滤筐装置的下端固定连接支撑架装置。
所述过滤筒本体包括进料斗、筒盖、圆柱形筒身、无锥尖的倒锥形出料斗和带有控制阀门的出料管;所述进料斗焊接在筒盖的上端的圆形通孔内，进料斗的下端连通圆柱形筒身;所述筒盖通过螺纹连接在圆柱形筒身的上端;所述圆柱形筒身的下端焊接连接并连通倒锥形出料斗;所述倒锥形出料斗的下端焊接连接并连通出料管。
所述过滤筐装置包括圆环板、圆形不锈钢金属过滤网、固定转板、旋转套管、升降旋转管和被动齿轮;所述圆环板的下端焊接连接圆形不锈钢金属过滤网;所述圆形不锈钢金属过滤网顶端的中间焊接连接旋转套管;所述旋转套管通过螺纹连接在升降旋转管的内侧;所述升降旋转管转动配合连接在筒盖顶端的中间;所述被动齿轮焊接在升降旋转管上;所述被动齿轮啮合连接驱动装置;所述圆环板的内侧面上焊接两块固定转板。
所述驱动装置包括驱动电机、驱动轴、驱动链轮、传动齿轮、横板和竖板;所述驱动电机固定连接在横板上;所述横板的底端焊接竖板;所述竖板焊接在筒盖上;所述驱动电机的输出端连接驱动轴;所述驱动轴的轴体上由上至下依次焊接驱动链轮和传动齿轮;所述驱动链轮通过链条连接旋流装置;所述传动齿轮啮合连接被动齿轮。
所述旋流装置包括旋转杆、被动链轮、弧形旋转叶轮和圆形卡挡环;所述旋转杆间隙配合连接在升降旋转管的内侧;所述旋转杆的上端转动配合连接在横板上;所述旋转杆的上端固定连接上下两个圆形卡挡环;所述两个在圆形卡挡环分别横板的顶面与底面上;所述旋转杆的底端焊接左右两个弧形旋转叶轮。
所述支撑架装置包括筒身固定环、支撑柱和圆盘底座;所述筒身固定环的内侧焊接连接圆柱形筒身;所述筒身固定环的底端焊接多根支撑柱;所述支撑柱的底端焊接在圆盘底座上。
所述筒盖和圆柱形筒身的连接处设置橡胶密封垫圈。
所述固定转板上设置矩形通槽。
本实用新型的有益效果：本实用新型的一种用于油污泥处理的泥沙过滤装置，可以有效解决现有技术中的分离装置存在的容易出现堵塞的问题，本实用新型内部设置了可以进行升降旋转的过滤筐装置，使得待分离的油污泥上下运动，防止油污泥沉淀聚集造成堵塞的问题，本实用新型内部设置了旋流装置，通过带动水流旋转，防止装置堵塞的同时，提高废水与油液的流动性，提高过滤分离效率和过滤分离效果。
