申请日1997.04.28
公开(公告)日1999.02.10
IPC分类号F24F12/00; F24F13/22
摘要
本实用新型公开了一种柜式空调器冷凝水处理装置,它包括集水盘、分水板、储水箱等部分,储水箱通过管道接在集水盘上,集水盘的下方装有带孔的分水板,在集水盘与分水板之间安装有选择开关。它可进行抽湿和增湿,当空气干燥需要增湿时,可打开选择开关,此时蒸发器上的冷凝水通过集水盘、分水板、棉纤维流到冷凝器的散热片表面,在该表面的高温及风机的风力作用下,冷凝水完全蒸发,从而在增湿空气的同时又起到冷却冷凝器的作用,提高了制冷效果。
翻译権利要求書

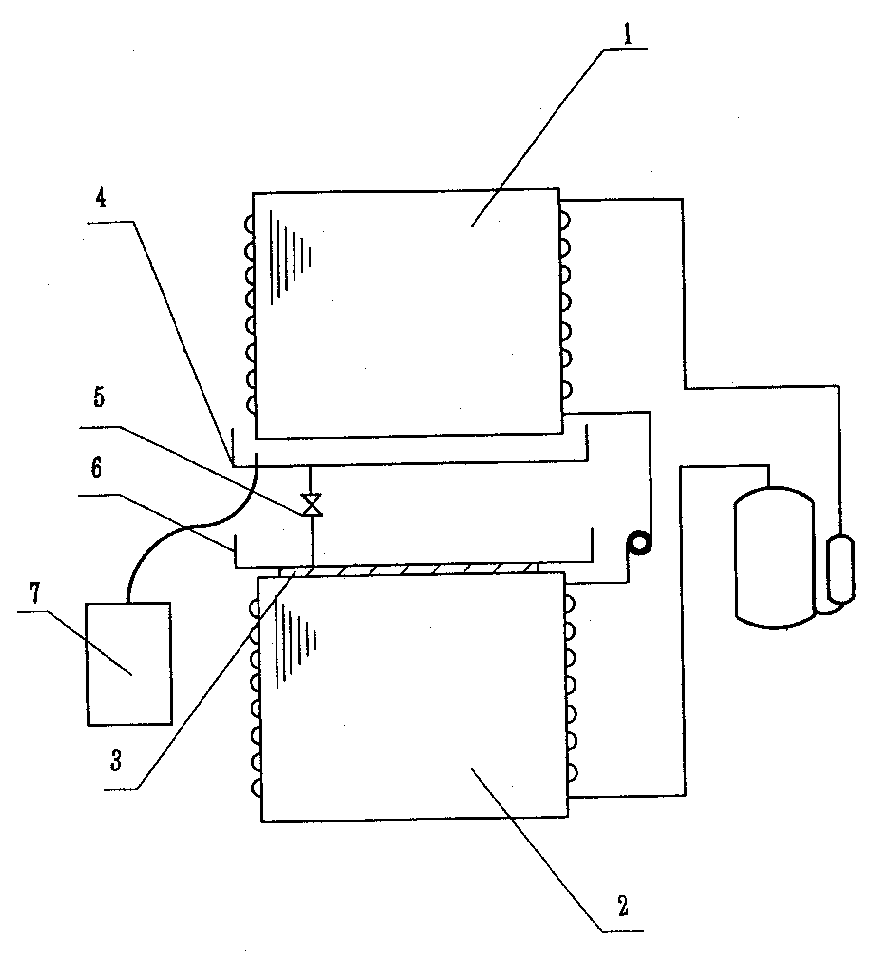

1一种柜式空调器冷凝水处理装置，包括集水盘(4)、储水箱(7)等部分，储 水箱(7)通过管道接在集水盘(4)上，其特征在于：集水盘(4)的下方装有带孔的 分水板(6)，在集水盘(4)与分水板(6)之间安装有选择开关(5)。
2.根据权利要求1所述的柜式空调器冷凝水处理装置，其特征在于：分水板 (6)的形状为矩形盒，矩形盒的底面设有8-14漏水孔。
3.根据权利要求1或2所述的柜式空调器冷凝水处理装置，其特征在于：分 水板(6)的下方与冷凝器(2)之间装有一棉纤维(3)。
说明书
柜式空调器冷凝水处理装置
本实用新型属空调机领域，特别涉及到一种柜式空调器的冷凝水处理装置。
现有技术中对冷凝水的处理方式大都是将其收集在一容器内，待一定时间后 将冷凝水倒掉，或是将冷凝水通过管道直接排出室外。这些形式都将造成冷源的 浪费。
本实用新型的目的是要设计一种用在柜式空调器中的结构简单的冷凝水处理 装置。它可用于抽湿，又可在增湿的同时降低冷凝器的散热温度。
为了解决上述同题，本实用新型采用了以下技术方案：一种柜式空调器冷凝 水处理装置，包括集水盘、分水板、储水箱等部分，储水箱通过管道接在集水盘 上，集水盘的下方装有带孔的分水板，在集水盘与分水板之间安装有选择开关。
采用了这种结构后，当空气潮湿需要抽湿时，可关闭选择开关，此时集水盘 上的冷凝水通过管道流入储水箱;当空气干燥需要增湿时，可打开选择开关，此 时集水盘上的冷凝水流到分水板上，再由分水板流到棉纤维，最后至冷凝器的散 热片表面，在该表面的高温及风机的风力作用下，冷凝水完全蒸发，从而在增湿 空气的同时又起到冷却冷凝器的作用，提高了制冷效果。
