申请日1997.03.26
公开(公告)日1998.09.30
IPC分类号C02F1/50; B01D24/16
摘要
该水力自动化全塑水处理系统包括水泵、管路、加药机、过滤机和消毒机,过滤机是全塑结构,有四个滤筒,滤筒上方设有配水筒,由U形管与四个滤筒连通;筒顶和侧壁设有虹吸管和虹吸破坏筒;加药机是全塑结构,溶药罐内设有扣钟形导流罩,上沿溢流口处设有隔栅,贮药罐底部设有浮子和滤阀,贮药罐底设置射水动力装置和供水动力装置。该发明完全避免锈蚀,过滤和投药效率高;自动冲洗历时短、强度大,适于给水厂和游泳池水的处理。
翻译権利要求書
1、一种水力自动化全塑水处理系统，主要由水泵、管路、加药机、 过滤机、消毒机、出水管、进水管组成，其特征在于：过滤机是全塑结构， 有四个并列、并相互连通的滤筒，滤筒上方设有配水筒，配水筒设底部进 水管，由U形管与四个滤筒连通;在四个并列的滤筒内设有多层复合滤料， 筒顶和侧壁设有反冲洗用的虹吸管和虹吸破坏筒，虹吸管底部设水封箱， 底部设有算式板块支撑隔栅，侧壁有四个冲洗水管;
加药机是全塑自动加药机，溶药罐内设有扣钟形导流罩，上沿溢流口 处设有隔栅，侧壁开有观察窗口，侧壁底部处射水口与动力管道相连接; 贮药罐底部设有浮子和滤阀，蛇形软管与投药器连通;贮药罐外壁设置投 药器、溶药定时器、电气控制盘、管道的控制阀门、液位指示和报警装置; 贮药罐底设置射水动力装置和供水动力装置。
说明书
水力自动化全塑水处理系统
本发明涉及一种给水处理系统。
在给水处理系统中，水质的净化处理系统由水泵、管路、加药机、过 滤机、消毒机、出水管、进水管组成，设备容易锈蚀;常用的过滤机是机 械过滤，滤速低，水质净化程度不高;设有许多大、中、小型阀门，结构 复杂;为了反冲洗，需设有冲洗水泵和冲洗水箱;在水处理过程中，对原 水浊度要求不宜过大。现有的加药机采用叶轮搅拌机，湿法投药，由于药 块是直接接触碰撞转动的叶轮常使叶轮被撞坏。
本实用新型的目的是提供一种水力自动化全塑水处理系统，防止锈蚀， 节水节电，提高过滤和投药效率。
本实用新型的技术方案是：
这种水力自动化全塑水处理系统，包括水泵、管路、加药机、过滤机、 消毒机、出水管、进水管，其特征在于：过滤机是全塑结构，有四个并列、 并相互连通的滤筒，滤筒上方设有配水筒，配水筒设底部进水管，由U形 管与四个滤筒连通;在四个并列的滤筒内设有多层复合滤料，筒顶和侧壁 设有反冲洗用的虹吸管和虹吸破坏筒，底部设有箅式板块支撑隔栅，并与 滤筒的出水管连通;
加药机是全塑自动加药机，溶药罐内设有扣钟形导流罩，上沿溢流口 处设有隔栅，侧壁开有观察窗口，侧壁底部处射水口与动力管道相连接; 贮药罐底部设有浮子和滤阀，蛇形软管与投药器连通;贮药罐外壁设置投 药器、溶药定时器、电气控制盘、管道的控制阀门、液位指示和报警装置; 贮药罐底设置射水动力装置和供水动力装置。

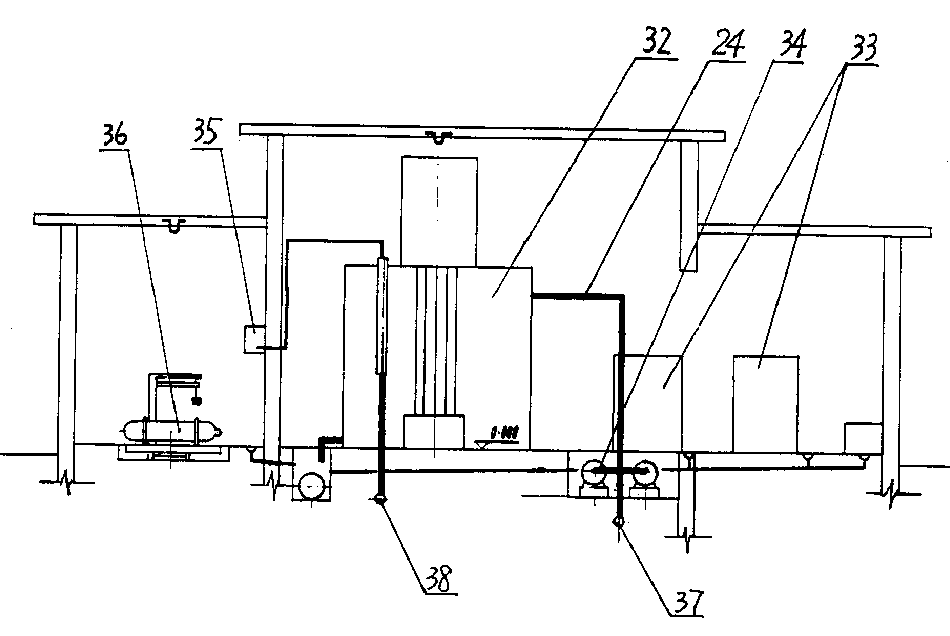

本实用新型的工作原理和工作过程是：原水由水泵从进水管泵入管路， 加药机由自来水管道或动力装置向射水口供水，射水冲击溶药罐内液体高 速旋转，药块即翻滚溶解，由于导流罩的作用，下部过水断面狭小，流速 高，冲刷力强，药块易于溶解，螺旋上升的高浓度药液经上沿的溢流口处 隔污棚孔溢入储药罐，形成缓缓下降的层流，同时，轻质杂物不会进入储 药罐。贮药罐内药液在水压作用下，又可经回流出水口和动力装置射入贮 药罐，作为冲溶药罐的动能，周而复始，直至药块全部溶解。贮药罐底部 局部加深部位设置的蛇形软管连接着液位处的浮子和滤阀，可保持从固定 深度的液面下取出水处理药液送至管路中去。随着加药机浮子的沉浮，可 在液位计上显示出贮药罐内药液的高度，当药液充满时，有高液位声光报 警，当药液将要流完时，有低液位提前声光报警。管路中的水与药液混合 后，进入过滤机的配水筒，经U型管分别进入并列的各个滤筒，通过多层 复合滤料，经过消毒机消毒后成为净化水，汇集到出水管出水，供用户或 游泳池使用。当需要反冲洗时，即滤料阻力加大时，滤筒内水位上升至抽 气管管口，水急骤下落，抽气，则虹吸迅速形成，在滤筒与水封箱水位差 的作用下，形成反冲洗，滤筒水位降至虹吸破坏筒口时，进气，虹吸破坏， 反冲洗结束。
本实用新型的优点是：该系统的过滤机和加药机体积小，是全塑结构， 可防止锈蚀;该系统中的投药机能将各种形状的药块直接溶结在贮药罐内 溶药效率高于叶轮搅拌的加药机，药剂的配制浓度可由零到饱和浓度范围 内调节，节省药剂，可以实现液位自动报警。过滤机无阀门，无转动件， 无维修，无换件，无冲洗水泵和冲洗水箱，冲洗工作是利用水力特性自动 形成和自动停止，反冲洗强度大，为32l/s·m2，冲洗历时只有3.5分钟， 寿命40年以上;允许原水浊度≥200mg/l;出水洁净度较高，出水浊度 ≤0.4mg/l;结构紧凑，占地面积小;滤速高达35-40m/h，总水头≤6.0m， 无顶压，低水头，小阻力，可节水节电90%;适用于给水系统中的原水 过滤、游泳池水的处理。
