申请日2017.12.28
公开(公告)日2018.09.14
IPC分类号C02F1/48
摘要
一种污水磁化处理池，包括池本体、通气管道、加药管道、环形进水口;所述池本体内上方纵向贯穿设有加药管道，所述环形进水口设于所述池本体内顶部，所述通气管道横向设于所述池本体内底部，所述通气管道上均匀纵向设有喷气孔;所述池本体一侧下方横向设有出水口。本实用新型的有益效果为：(1)该处理池可以增加药剂和污水的接触面积和接触时间，增加了污水中磁性物质的磁化效果;(2)通气管道可以使污水内产生气泡，在搅拌叶的搅拌下充分混合及分散污水中的磁性物质，增加其与药剂的接触;(3)环形喷头喷出的水呈分散形，进一步大范围的增加了污水与药剂的结合。
权利要求书

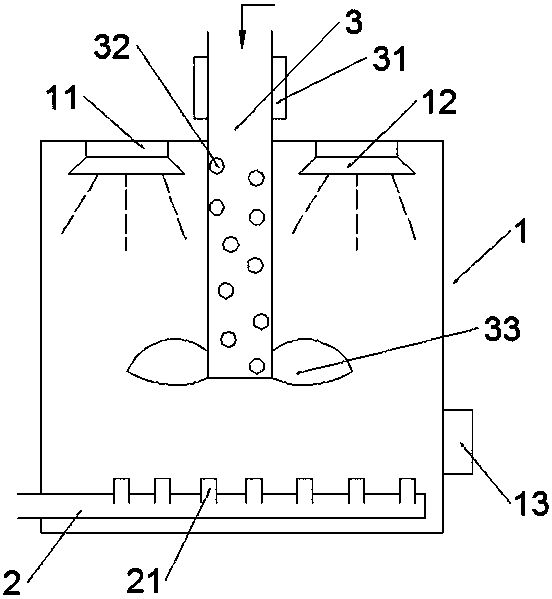

1.一种污水磁化处理池，其特征在于：包括池本体、通气管道、加药管道、环形进水口;所述池本体内上方纵向贯穿设有加药管道，所述环形进水口设于所述池本体内顶部，所述通气管道横向设于所述池本体内底部，所述通气管道上均匀纵向设有喷气孔;所述池本体一侧下方横向设有出水口;
所述加药管道上均匀开设有若干个加药喷孔，所述加药管道上方设有旋转电机，所述加药管道下方横向设有搅拌叶;
所述环形进水口下方设有环形喷头，所述环形喷头底部开设有若干个中心喷孔及若干个分散喷孔;所述中心喷孔设于若干个所述分散喷孔中心位置，所述分散喷孔内一侧设有斜挡板。
2.根据权利要求1所述的一种污水磁化处理池，其特征在于：所述加药管道、池本体及所述环形进水口均同轴中心线设置。
3.根据权利要求1所述的一种污水磁化处理池，其特征在于：所述中心喷孔两侧的所述分散喷孔内的所述斜挡板反向设置。
说明书
一种污水磁化处理池
技术领域
本实用新型涉及污水处理领域，具体涉及一种污水磁化处理池。
背景技术
磁化是指使原来不具有磁性的物质获得磁性的过程。一些物体在磁体或电流的作用下会显现磁性，这种现象叫做磁化。
在磁分离污水处理中，一般将污水 中的磁性杂质进行磁化，然后通过磁吸附的方式将其吸附隔离，最终实现分离。在磁化过程中，一般都会出现磁化不完全的现象，最终导致污水磁分离效果不佳。
实用新型内容
本实用新型的目的是为了克服现有技术中的不足，提供一种污水磁化处理池。
为解决上述技术问题，本实用新型的技术方案为：
一种污水磁化处理池，包括池本体、通气管道、加药管道、环形进水口;所述池本体内上方纵向贯穿设有加药管道，所述环形进水口设于所述池本体内顶部，所述通气管道横向设于所述池本体内底部，所述通气管道上均匀纵向设有喷气孔;所述池本体一侧下方横向设有出水口;
所述加药管道上均匀开设有若干个加药喷孔，所述加药管道上方设有旋转电机，所述加药管道下方横向设有搅拌叶;
所述环形进水口下方设有环形喷头，所述环形喷头底部开设有若干个中心喷孔及若干个分散喷孔;所述中心喷孔设于若干个所述分散喷孔中心位置，所述分散喷孔内一侧设有斜挡板。
优选地，所述加药管道、池本体及所述环形进水口均同轴中心线设置。
优选地，所述中心喷孔两侧的所述分散喷孔内的所述斜挡板反向设置。
本实用新型的有益效果为：(1)该处理池可以增加药剂和污水的接触面积和接触时间，增加了污水中磁性物质的磁化效果;(2)通气管道可以使污水内产生气泡，在搅拌叶的搅拌下充分混合及分散污水中的磁性物质，增加其与药剂的接触;(3)环形喷头喷出的水呈分散形，进一步大范围的增加了污水与药剂的结合。
