申请日1997.02.25
公开(公告)日1998.10.21
IPC分类号C02F11/00
摘要
本实用新型涉及水上水厂的排泥装置,主要解决现有排泥装置存在的池中沉泥易上翻及排泥不稳定的缺点。其特征是水处理池为平底,水处理池的顶板上装有供安装行走机构的轨道,且顶板上至少留有两条与轨道平行的缝隙,固定有吸排泥泵及电机的工作平台与行走机构连接,并通过插入缝隙内的数根连杆与位于水处理池内的刮泥机构连接,吸排泥泵的排泥口位于排泥通道内,吸泥口分别位于刮泥机构中的数块刮泥板间隙处。
翻译権利要求書
一种水上水厂水处理池的排泥装置，其特征是水处理池为平底，水处理 池的顶板上装有供安装行走机构的轨道，且顶板上至少留有两条与轨道平行 的缝隙，固定有吸排泥泵及电机的工作平台与行走机构连接，并通过插入缝 隙内的数根连杆与位于水处理池内的刮泥机构连接，吸排泥泵的排泥口位于 排泥通道内，吸泥口分别位于刮泥机构中的数块刮泥板间隙处。
说明书
水上水厂水处理池的排泥装置
本实用新型涉及一种水上水厂的排泥装置。
现有的水上水厂水处理池都是采用虹吸管排泥，存在下述不足;1、当江 河水受到风浪影响时会将空气通过虹吸管贯入池水中，使水处理池中已稳定 的沉泥上翻，从而使出水的水质不合格;2、由于虹吸管排泥的排泥水头受 到池内水位与江河水水位的水位差限制，使得排泥流量的稳定性差。
本实用新型的目是提供一种池中沉泥不受风浪影响上翻及排泥流量稳定 的水上水厂水处理池的排泥装置。
本实用新型可按下述方式实现：
水处理池为平底，水处理池的顶板上装有供安装行走机构的轨道，且顶 板上至少留有两条与轨道平行的缝隙，固定有吸排泥泵及电机的工作平台与 行走机构连接，并通过插入缝隙内的数根连杆与位于水处理池内的刮泥机构 连接，吸排泥泵的排泥口位于排泥通道内，吸泥口分别位于刮泥机构中的数 块刮泥板间隙处。
本实用新型的出水水质不受风流影响，排泥稳定。

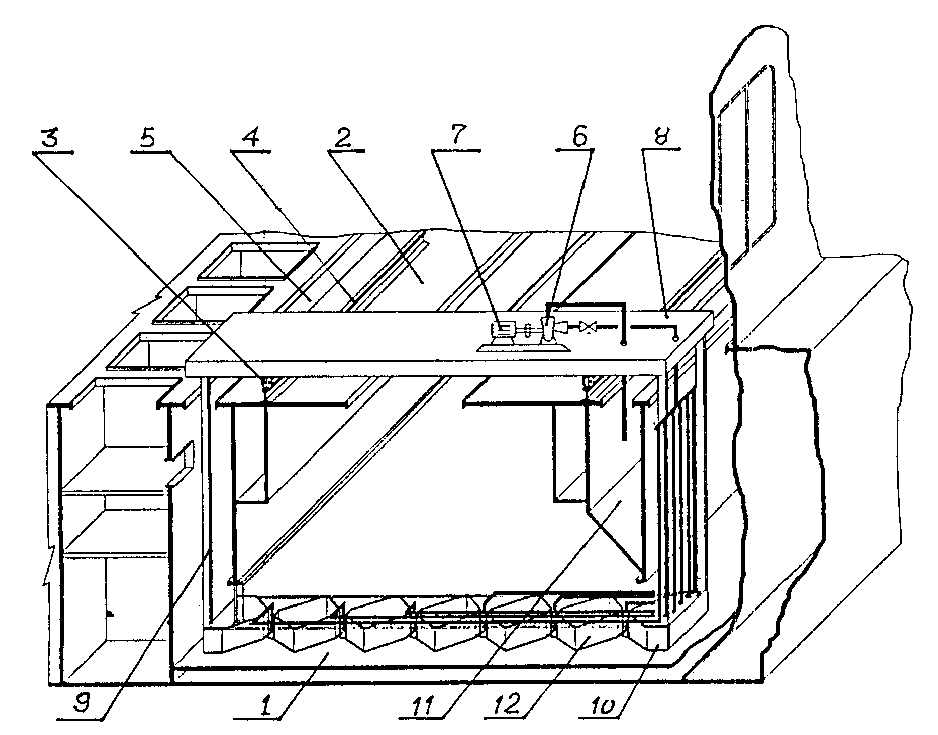

附图为本实用新型结构示意图，1——水处理池，2——顶板，3——行 走机构，4——轨道，5———缝隙，6——吸排泥泵，7——电机，8——工作 平台，9——连杆，10——刮泥机构，11——排泥通道，12——刮泥板。
