申请日2017.12.28
公开(公告)日2018.09.28
IPC分类号C02F9/02; C02F1/44
摘要
本实用新型公开了一种回用水处理RO反渗透过滤装置，包括过滤主体，所述过滤主体左侧固定连接有进水管，且进水管底部固定连接有连接板，所述连接板底部活动连接有收集盒，所述进水管内部固定连接有过滤网，且进水管顶部固定连接有气泵，所述进水管右侧活动连接有管道上壳，且管道上壳底部活动连接有管道下壳，所述管道上壳内部活动连接有PP棉棒，且PP棉棒右侧设置有第一活性炭，所述第一活性炭右侧设置有第二活性炭，且第二活性炭右侧设置有反渗透RO管，所述反渗透RO管右侧设置有第三活性炭，且第三活性炭底部安装有出水管，所述管道下壳两侧活动连接有连接管。该回用水处理RO反渗透过滤装置采用多层过滤和滑盖拼接，实现过滤和方便清洗的效果。
权利要求书

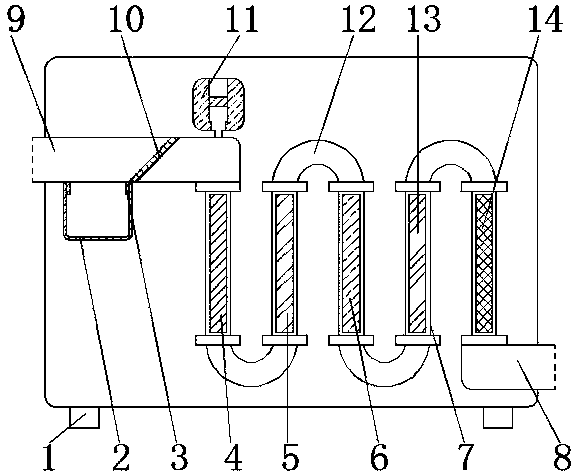

1.一种回用水处理RO反渗透过滤装置，包括过滤主体(1)，其特征在于：所述过滤主体(1)左侧固定连接有进水管(9)，且进水管(9)底部固定连接有连接板(3)，所述连接板(3)底部活动连接有收集盒(2)，所述进水管(9)内部固定连接有过滤网(10)，且进水管(9)顶部固定连接有气泵(11)，所述进水管(9)右侧活动连接有管道上壳(7)，且管道上壳(7)底部活动连接有管道下壳(15)，所述管道下壳(15)内部设置有滑动槽(16)，所述管道下壳(15)顶部活动连接有活动卡(17)，且活动卡(17)外侧活动连接有活动槽(18)，所述管道上壳(7)内部活动连接有PP棉棒(4)，且PP棉棒(4)右侧设置有第一活性炭(5)，所述第一活性炭(5)右侧设置有第二活性炭(6)，且第二活性炭(6)右侧设置有反渗透RO管(13)，所述反渗透RO管(13)右侧设置有第三活性炭(14)，且第三活性炭(14)底部安装有出水管(8)，所述管道下壳(15)两侧活动连接有连接管(12)。
2.根据权利要求1所述的一种回用水处理RO反渗透过滤装置，其特征在于：所述管道上壳(7)数量为五个，且管道上壳(7)在同一水平面上呈平行结构。
3.根据权利要求1所述的一种回用水处理RO反渗透过滤装置，其特征在于：所述管道上壳(7)为弧形结构，且管道上壳(7)弯曲角度大于180°，并且管道上壳(7)内径小于管道下壳(15)内径。
4.根据权利要求1所述的一种回用水处理RO反渗透过滤装置，其特征在于：所述过滤网(10)为倾斜结构，且过滤网(10)左侧底部与连接板(3)顶部无缝贴合。
5.根据权利要求1所述的一种回用水处理RO反渗透过滤装置，其特征在于：所述气泵(11)开口朝下，且气泵(11)与PP棉棒(4)在同一条直线上。
说明书
一种回用水 处理RO反渗透过滤装置
技术领域
本实用新型涉及反渗透技术领域，具体为一种回用水处理RO反渗透过滤装置。
背景技术
反渗透又称逆渗透，一种以压力差为推动力，从溶液中分离出溶剂的膜分离操作。因为它和自然渗透的方向相反，故称反渗透。根据各种物料的不同渗透压，就可以使用大于渗透压的反渗透压力，即反渗透法，达到分离、提取、纯化和浓缩的目的。
现在的反渗透结构单一，无法对杂质较多的水进行过滤，并且不方便拆卸维修，造成维修麻烦。
发明内容
本实用新型的目的在于提供一种回用水处理RO反渗透过滤装置，以解决上述背景技术中提出的过滤效果有限和维修不便的问题。
为实现上述目的，本实用新型提供如下技术方案：一种回用水处理RO反渗透过滤装置，包括过滤主体，所述过滤主体左侧固定连接有进水管，且进水管底部固定连接有连接板，所述连接板底部活动连接有收集盒，所述进水管内部固定连接有过滤网，且进水管顶部固定连接有气泵，所述进水管右侧活动连接有管道上壳，且管道上壳底部活动连接有管道下壳，所述管道下壳内部设置有滑动槽，所述管道下壳顶部活动连接有活动卡，且活动卡外侧活动连接有活动槽，所述管道上壳内部活动连接有PP棉棒，且PP棉棒右侧设置有第一活性炭，所述第一活性炭右侧设置有第二活性炭，且第二活性炭右侧设置有反渗透RO管，所述反渗透RO管右侧设置有第三活性炭，且第三活性炭底部安装有出水管，所述管道下壳两侧活动连接有连接管。
优选的，所述管道上壳数量为五个，且管道上壳在同一水平面上呈平行结构。
优选的，所述管道上壳为弧形结构，且管道上壳弯曲角度大于180°，并且管道上壳内径小于管道下壳内径。
优选的，所述过滤网为倾斜结构，且过滤网左侧底部与连接板顶部无缝贴合。
优选的，所述气泵开口朝下，且气泵与PP棉棒在同一条直线上。
与现有技术相比，本实用新型的有益效果是：该回用水处理RO反渗透过滤装置采用多层过滤和滑盖拼接，实现过滤和方便清洗的效果。管道上壳数量为五个，且管道上壳在同一水平面上呈平行结构，该结构实现多层过滤的效果，实现水净化的效果，管道上壳为弧形结构，且管道上壳弯曲角度大于180°，并且管道上壳内径小于管道下壳内径，该结构方便管道上壳与管道下壳结合，形成封闭结构，并且方便维修，过滤网为倾斜结构，且过滤网左侧底部与连接板顶部无缝贴合，该结构方便第一层过滤，对大型颗粒状杂质进行过滤，并且在收集盒进行收集更换，气泵开口朝下，且气泵与PP棉棒在同一条直线上，该结构方便气泵作用，有效的加速过滤的过程。
