申请日1997.01.13
公开(公告)日1998.11.04
IPC分类号E03F7/10
摘要
本实用新型涉及一种真空污泥吸引罐车内的辅助装置,该活动过滤隔板安装在罐体内部并以罐体横截面内的水平直径为转轴向后转动,过滤隔板与罐体间有做为水流通道的间隙,隔板的转轴以下部分为圆弧形,其最下部圆弧半径略大于罐体内径,两隔板以钢绳相串并与罐体后部门连动,该隔板可将污泥逐级过滤,使污泥在排放时一方面靠自重下滑,同时还可用经过滤的水进行冲洗,使泥渣全部清除出罐体,可提高运载效率,减轻操作者的劳动强度。
翻译権利要求書
1.一种真空污泥吸引车活动过滤隔板，其特征是：该过滤隔板 安装在罐体内并以罐体横截面的水平直径为转轴向后转动，过滤隔 板与罐体之间有水流间隙，过滤隔板由罐体后部门带动。
2.根据权利要求1所述的活动过滤隔板，其特征是：过滤隔板 转轴以下部分为圆弧形，其最下部圆弧半径略大于罐体内径。
3.根据权利要求1或2所述的活动过滤隔板，其特征是：所述的 过滤隔板为两个，两隔板(1、2)间由钢绳连动。
4.根据权利要求3所述的活动过滤隔板，其特征是：当罐体后 部门打开时，两隔板(1、2)与罐体横截面的夹角β1大于β2。
说明书
真空污泥吸引车活动过滤隔板
本实用新型涉及一种真空污泥吸引罐车内的辅助装置。
真空污泥吸引车在使用过程中，由于泥渣在罐中不断沉积，往 往造成一半泥渣一半泥水，降低了车辆的效率。现有技术中，一般 的真空污泥吸引车在罐体的前部设有液压油缸推动的推铲板，但由 于油缸压力不足，推铲行程短，清除泥渣不够彻底，同时由于污泥 车比重大，沉淀速度快，呈均匀分布，泥渣在推铲过程中反向涌入 推铲板后部，使清除泥渣更加困难。中国专利申请CN86104352A公 开了一种“下水道的沉淀污泥回收装置”，是在下水道的沉淀污泥 回收管的一个回收罐内设置过滤隔板，将其分成沉淀污泥室和水室 两部分，然后用水室的水冲洗下水道内的污泥，该装置是专门用于 下水道内的沉淀污泥回收。
本实用新型的目的是在上述现有技术基础上进行改进，得到一 种用于真空污泥吸引车内去除污泥的活动过滤隔板，可以提高罐体 的排污力，提高运载效率，结构简单，维修方便。
本实用新型的目的是这样实现的：

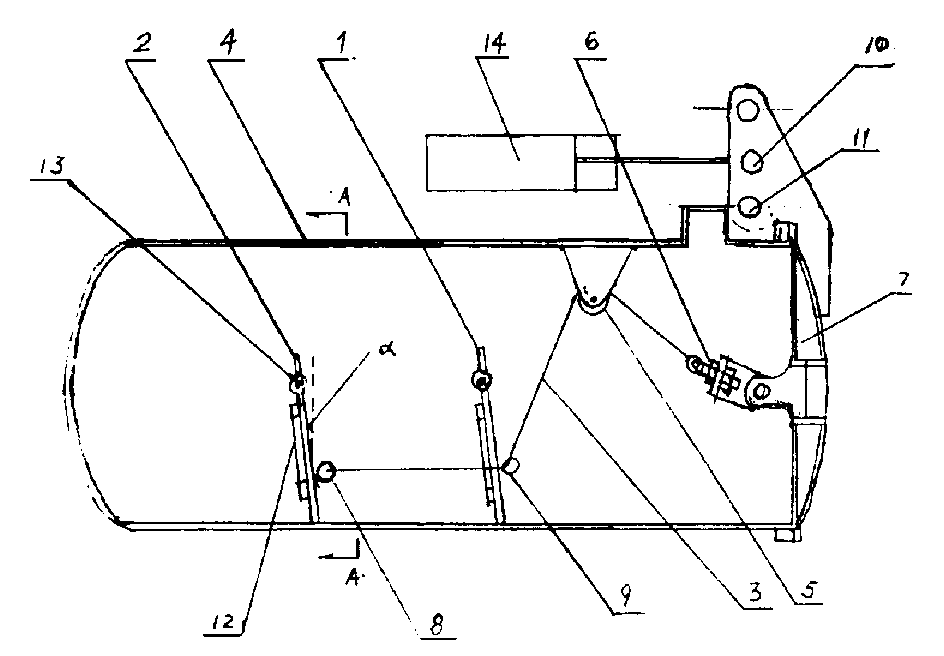

一种真空污泥吸引车活动过滤隔板，是将该过滤隔板安装在罐 体内并以罐体横截而的水平直径为转轴向后转动，过滤隔板与罐体 之间有水流间隙，过滤隔板由罐体后部门带动。
过滤隔板的转轴以下部分为圆弧形，其最下部圆弧半径略大于 罐体内径。
过滤隔板为两个，两隔板1、2间由钢绳连动。
当罐体后部门打开时，两隔板1、2与罐体横截面的夹角β1大于 β2。
