申请日1993.07.05
公开(公告)日1994.09.07
IPC分类号C02F1/00; B01D61/14; C02F1/48; C02F1/78
摘要
本实用新型属于民用饮水处理设备。其特点在于：由上下两个壳体组成，上壳体内有磁化与消毒两部分，磁化部分由上磁铁、下磁铁、磁化通道构成。下壳体为多腔式，I、II、III腔均为圆柱形。工艺上采用了臭氧加活性炭技术，在结构上为多腔体结构，应用了缝隙式配水、三维磁化、微孔阻菌、复合矿化技术，使将该产品比其它产品，净化矿化料的使用效率提高 0.5～1.0倍。结构简单、成本低廉、维护使用方便。
権利要求書

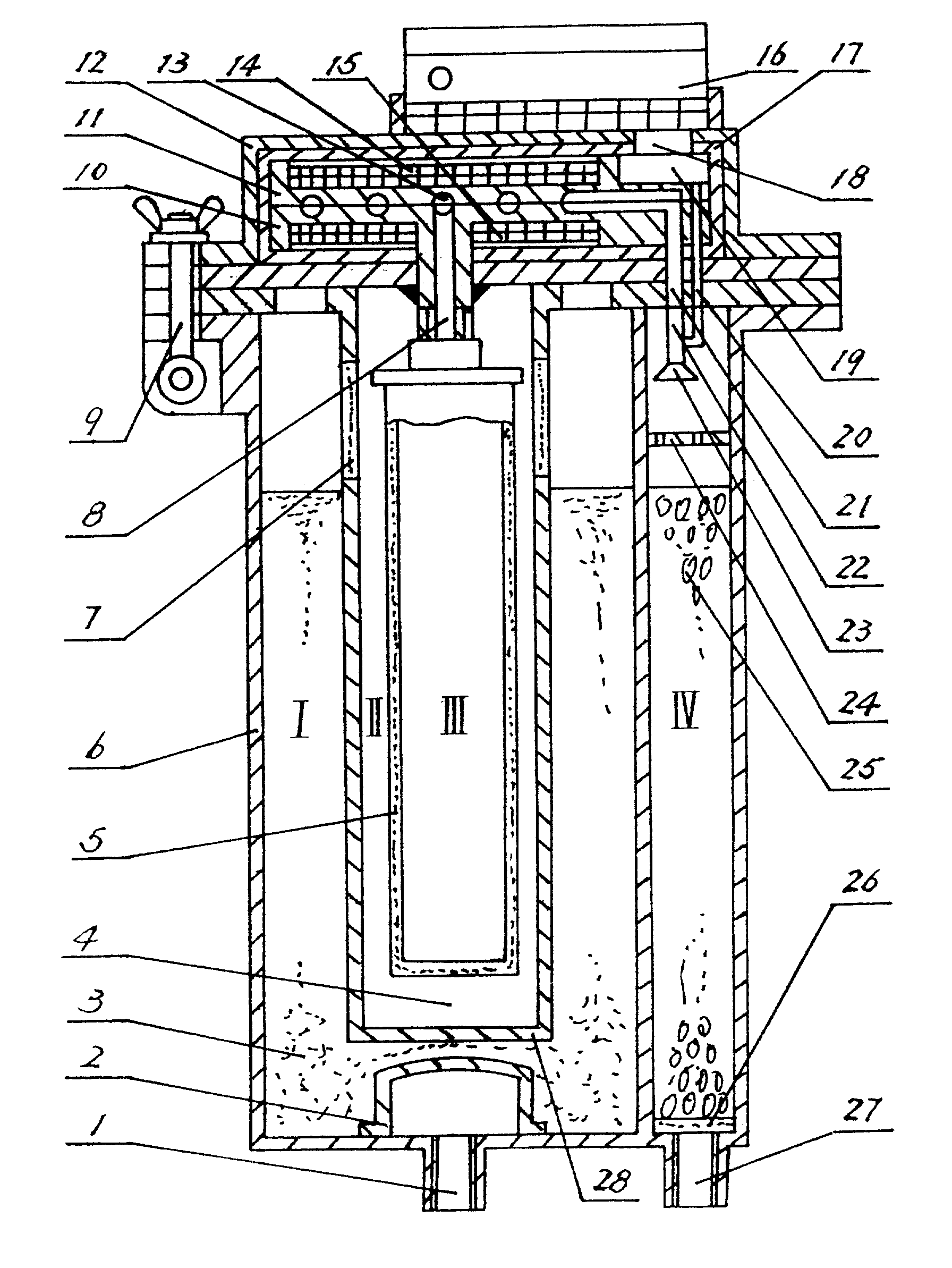

一种民用饮水处理装置，其特征在于：由上下两个壳体组成，上壳体内有磁化与消毒两部分，磁化部分由上磁铁(14)、下磁铁(15)、磁化通道(13)构成，上磁铁镶在上磁铁座(11)内，下磁铁镶在下磁铁座(10)内，上下磁铁座中间构成磁化通道，通道的外部呈蜗牛型状，内部为螺线，上盖(29)内侧装有磁屏蔽(17)，消毒部分由在上盖上的臭氧发生器(16)及上壳体内的臭氧化气体室(19)、臭氧化气体导管(20)组成;下壳体(6)为多腔式，Ⅰ腔内包含有Ⅱ腔、Ⅱ腔内包含Ⅲ腔、Ⅰ、Ⅱ、Ⅲ腔均为圆柱形。Ⅰ腔由下筒(31)与内杯(28)构成，Ⅱ腔由微孔滤杯(5)与内杯(28)构成，Ⅲ腔是微孔滤杯内腔，Ⅳ腔在Ⅰ腔的侧面为月牙形状，缝隙式布水头(2)的顶部有圆周等分的布水筋板，布水头侧面开有条状细缝，其截面为梯形形状。
说明书
本实用新型属于民用饮水处理设备。
饮用水的水质好坏直接影响到人体的健康。近年来，由于水体受工业的污染，水中含有大量的化学污染物，这些污染物通过自来水厂的常规净化工艺不能完全去除。到七十年代后又发现了给水通氯消毒后水中某些有机物与氯生成三卤代甲烷等卤素有机化合物。根据动物试验和流行病调查，发现这类卤代烃与癌症的发病有关，这些因素都给人类的健康带来了潜在的危害。目前国内生产用于家庭饮用水净化的装置有许多种，这些装置按使用功能可分为两大类：一类为单一功能的，另一类为多功能的。单一功能的产品如磁化杯、磁化器、矿泉壶等。多功能的产品品种较多，如专利局公告的申请号：90207174.2“家用饮水净化、矿化、磁化器内胆”、申请号：89203584.6“磁化、净化、矿化水处理器”、申请号：87212343.X“矿化磁化净水器”。这些产品在净水工艺和净水结构上设计不尽合理。在净水工艺上，目前国际上公认的安全饮用水处理采用臭氧加活性炭技术，而我国目前上述家用净水产品却没有采用这种技术来进行水的处理，在处理效果上存在着一定的差距，在净水结构上由于配水结构不合理，所以配水不均净水路经不合理， 致使净水剂的穿透点厚度减小，净水剂不能充分发挥作用。此外这类产品多采用消毒剂进行消毒和防止净水器内部的细菌繁殖与污染，而这些消毒剂在溶于水的过程中不仅对处理后的水产生一些影响，而且用户在使用过程中也不能及时发现消毒剂是否用尽，是否失效，普遍存在着不安全性。
本实用新型的目的在于提供一种具有净化、磁化、矿化、阻菌、消毒五种功能的多功能民用饮水处理装置。
本实用新型的目的是这样实现的：由上下两个壳体组成，上壳体内有磁化与消毒两部分，磁化部分由上磁铁、下磁铁、磁化通道构成。上磁铁镶在上磁铁座内，下磁铁镶在下磁铁座内。上下磁铁座中间构成磁化通道，通道的外部呈蜗牛型状，内部为螺线，上盖内侧装有磁屏蔽，消毒部分由在上盖上的臭氧发生器及上壳体内的臭氧化气体室、臭氧化气体导管组成;下壳体为多腔式，Ⅰ腔内包含有Ⅱ腔、Ⅱ腔内包含Ⅲ腔、Ⅰ、Ⅱ、Ⅲ腔均为圆柱形。Ⅰ腔由下筒与内杯构成，Ⅱ腔由微孔滤杯与内杯构成，Ⅲ腔是微孔滤杯内腔，Ⅳ腔在Ⅰ腔的侧面为月牙形状，缝隙式布水头的顶部有圆周等分的布水筋板，布水头侧面开有条状细缝，其截面为梯形形状。
本实用新型的优点在于：采用多膛式结构，缝隙式配水与旋转式配水，使每一道工艺处理结束后都重新配 水，各处理滤料之间不相互影响。水在处理过程中不采用常规的直线式，而设计成折线式保证水的接触处理时间;具有阻菌限流结构，保证了饮水的卫生安全与处理效果，具有臭氧灭菌系统，从而提高了饮水的安全质量。维修与清洗时不需任何工具即可将下壳体打开。
