申请日1993.07.17
公开(公告)日1999.10.20
IPC分类号B01D24/22; C23F15/00; C02F1/28; B01D39/06; F28F19/00
摘要
本发明公开了一种空调系统循环冷却水处理方法及装置。该方法是将功能碳纤维处理材料固定在循环冷却水流程中，让水自然通过处理材料，所采用的处理材料从根本上起到防腐、防垢，抑制微生物生长的作用;装置仅由过滤芯和外壳构成，安装于空调系统中，简单易用。用本发明的方法及装置来处理空调系统循环冷却水，具有效率高，节省人力物力，节约维修费用，保持设备与管道清洁，不会带来新的水质污染等优点，还能延长设备使用寿命和维修期。
権利要求書
1、一种空调系统循环冷却水处理方法，其特征是将处理材料固定在冷却水流 程中，让冷却水自然通过处理材料，所用处理材料为功能碳纤维，该功能碳纤维是 以碳素为骨架、含有离子交换团、氧化还原团、以及吸附表面的具有离子交换、吸 附，氧化还原性能的纤维状功能材料，该功能碳纤维为广东汉辉功能纤维实业公司 生产的ZS-1型功能碳纤维。
2、根据权利要求1所述的方法，其特征在于所说的处理材料用量A为：对于 敞开式冷却塔，循环水量为T(吨/小时)时，A(公斤)=(0.04～0.07)T+0.5， 对于冷冻水循环系统，冷冻水总量为T(吨)时，A(公斤)=(1/3～1/2)T。
3、一种权利要求1所述方法的专用装置，其特征是该装置由过滤芯(1)和 外壳(2)构成，过滤芯包括芯套(2B)和处理材料(2A)，其中芯套为可透 水的材料做成，芯套内装的处理材料(2A)为广东汉辉功能纤维实业公司生产的 ZS-1型功能碳纤维，外壳包括壳体和进水口(4)、出水口(5)。
4、根据权利要求3所述的装置，其特征是所说的过滤芯(1)为近似长方体 形，外壳(2)为用PVC塑料或玻璃钢作成的两个近似半圆形的盘，盘口为进水 口(4)，网状盘底为出水口(5)。
5、根据权利要求3所述的装置，其特征是所说的过滤芯(1)为近似圆柱体 形，外壳(2)的中部为圆筒状，两边为圆锥状，两端分别为进水口(4)和出水 口(5)。
6、根据权利要求3所述的装置，其特征是所说的进水口(4)与过 滤芯(1)之间有一隔尘网(3)。
7、根据权利要求3所述的装置，其特征是所说的芯套(2B)由涤纶网做成。
8、根据权利要求3所述的装置，其特征是所说的芯套(2B)可分隔成 若干部分，处理材料(2A)均匀分布于各部分中。
说明书
空调系统循环冷却水处理方法及装置
本发明涉及一种水处理方法及其装置，特别是空调系统循环冷却水处理方法及 其装置。
空调系统冷却水在处理方法使用过程中，由于：1、溶解氧浓度高，2、含有 空气中各类污染物质，3、CO2的脱除，4、水中固体物质的浓缩，5、水中悬浮 物的积聚以及微生物的繁衍滋生等原因，使得水质逐渐劣化，对制冷设备造成腐蚀、 长垢以及微生物大量繁衍而产生生物粘泥等危害，从而使得制冷设备的热交换效率 降低、制冷量下降，设备腐蚀、穿孔，造成泄漏，影响了制冷设备的正常运行。
对空调系统冷却水的水质处理，目前多采用化学药剂法，即在水循环系统内， 定期定量加入不同性能的化学药品、以期起到改善水质、防腐、防垢、杀死微生物 的作用，如加入能与Ca2+、Mg2+络合的螯合剂聚磷酸盐类等，或者通入CO2、降低 冷却水的pH值，增加Ca2+、Mg2+的溶解度，令Ca2+、Mg2+不易生成无机盐沉淀， 加入分散剂如聚丙烯酸盐等，能阻碍CaCO3、MgCO3晶体的生长和正常聚集，使得沉 淀物难以在金属表面形成致密而牢固的垢层，以上可起到防垢作用;于水中通入氯 气或加入含氯化合物、有机季胺盐等杀菌剂，均可防止微生物的繁衍;防腐蚀方法 有阳极钝化和阴极保护两种，前者是在循环冷却水中加入氧化剂铬酸盐、亚硝酸盐 等，在金属表面氧化生成耐腐蚀的氧化膜，后者是加入聚磷酸盐等缓蚀剂。由于化 学药剂法要添加多种药品才能起到防腐、防垢、抑制微生物生长的作用，所加的各 种药剂间难免发生化学反应，而且化学药剂必须定期定量添加，掌握不当反而会加 快水质的劣化，产生相反的作用;同时，所添加的药品中的Cr6+、NO2-等会带来水 质的污染，因此，化学药剂法难以在根本上改善冷却水的水质，制冷设备仍有一定 程度的污染微生物生成和腐蚀现象，运行一段时间后需要停机清除污垢等，才能保 证冷却系统继续正常运行。
本发明的目的是提供一种空调系统循环冷却水的处理方法及其装置，从根本上 改善水质，有效地防止系统中的腐蚀、长垢和微生物滋生，确保制冷系统长期正常 运行。
本发明的方法是将处理材料固定在空调系统循环冷却水流程中，让冷却水自然 流过处理材料，所用处理材料为功能碳纤维。
处理材料的用量依循环系统而定，对于敞开式冷却塔，循环水量为T(吨/小 时)时，处理材料的用量A(公斤)=(0.04～0.07)T+0.5;对于冷冻水循环系 统，冷冻水总量为T(吨)时，处理材料的用量为A(公斤)=(1/3～1/2)T。

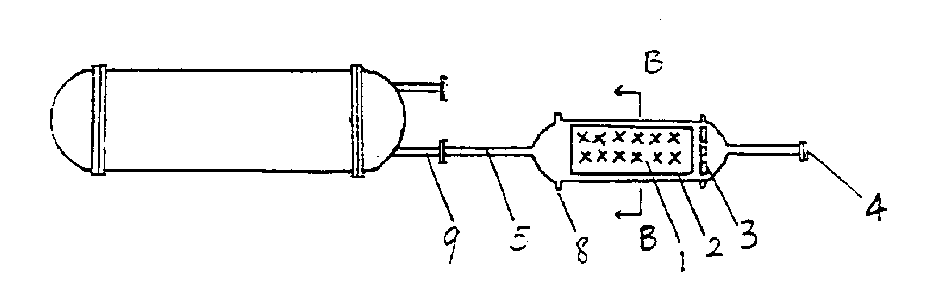

为便于把处理材料固定在冷却水流程中，本发明设计了一种专用处理装置， 该装置由过滤芯和外壳构成，过滤芯包括芯套和处理材料，其中芯套为可透水的材 料做成，芯套内装的处理材料为功能碳纤维;外壳包括壳体和进水口、出水口。
芯套也可以分隔成若干部分，处理材料均匀地分布于各部分中，以避免处理材 料受水流冲击而产生分布不均匀的现象。
可在进水口与过滤芯之间加一隔尘网，以隔除灰尘与浮游物，这样可避免灰尘 与浮游物沉积在过滤芯的芯套所造成的妨碍冷却水顺利通过过滤芯而影响处理效果 的现象。隔尘网可定期拆出清洗或更换。
本发明的处理装置安装于空调系统循环冷却水流程中，循环冷却水从进水口流 入装置，通过过滤芯，经出水口流出，再进入空调系统进行下一次循环。
本发明的方法所采用的功能碳纤维处理材料，是以天然有机纤维为原料，给碳 化和功能化反应而制得的耐热、耐酸碱的新型功能材料。实验表明，它具有降低水 的电势，消耗水中溶解氧，吸附水中钙、镁离子等功能。
