申请日1997.01.07
公开(公告)日1998.08.12
IPC分类号C02F1/28; C02F1/64
摘要
多层纤维除铁除锰水处理设备,在罐体1内设有至少两层通透的支架3,每层纤维2竖向排列在支架上,下层支架纤维的上面与相邻上层支架的底部留有空间。本实用新型用于地下水除铁除锰效果比压力式曝气设备除净率能提高40%左右,运行2—3月才需进行一次反冲,比压力式曝气设备少用一个罐体,所以占地是它的1/2—3/4,设备投资是它的3/4,耗电量是它的1/2。同时对水中浊度、硬度及有机物均有一定的去除率。
翻译権利要求書

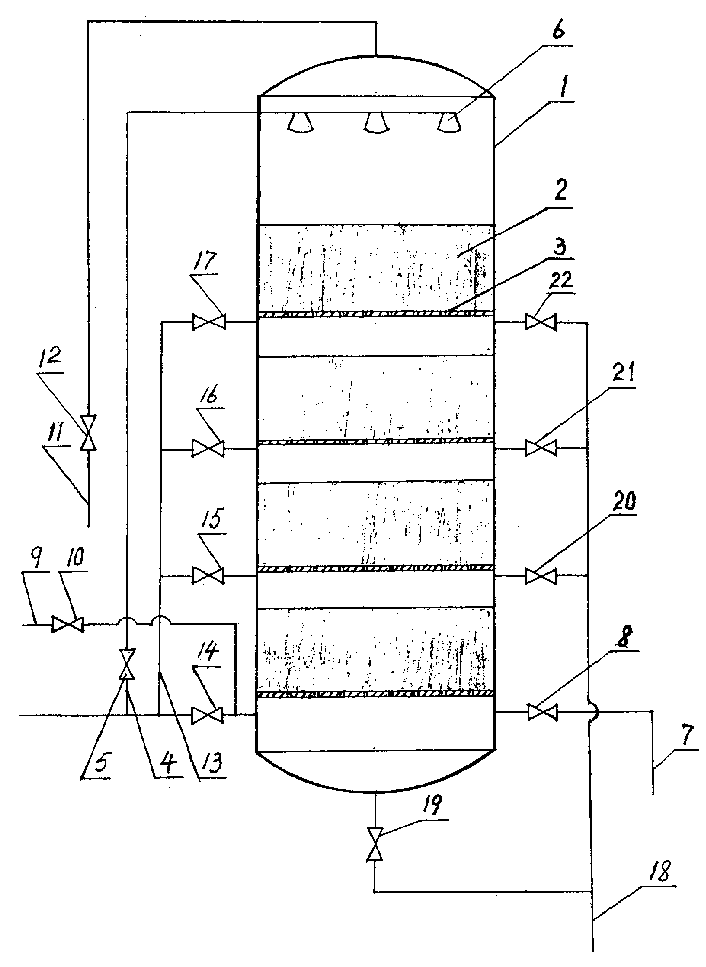

1、多层纤维除铁除锰水处理设备，它由一个罐体(1)、至少二层纤维 (2)、管道、阀门组成，其特征在于罐体(1)内设有至少两层通透的支架 (3)，每层纤维(2)竖向排列在支架(3)上，下层支架纤维的上面与相邻 上层支架(3)的底部留有空间;进水管(4)经阀门(5)伸到罐体(1)内 的顶部，处于罐体内的进水管(4)上均布着多个喷头(6)，出水管(7)经 阀门(8)与最下层支架下方的罐体内连通，进气管(9)经阀门(10)与罐 体内底部连通，出气管(11)经阀门(12)与罐体内顶部连通，反冲进水管 (13)分别经阀门(14)、(15)、(16)、(17)与罐体内每层纤 维(2)的下方连通，反冲排水管(18)分别经阀门(19)、(20)、 (21)、(22)与罐体内每层支架(3)的下方连通。
2、根据权利要求1所述的多层纤维除铁除锰水处理设备，其特征在于纤维 (2)的填充密度为10-20kg/m2。
3、根据权利要求1所述的多层纤维除铁除锰水处理设备，其特征在于纤维 (2)每层的高度为25-35cm。
说明书
多层纤维除铁除锰水处理设备
多层纤维除铁除锰水处理设备主要用于地下水的处理。
目前普遍采用压力式曝气设备进行地下水的除铁和除锰，此种设备存在除铁 除锰效果差，设备运行短时间(10-15天)就要进行一次反冲清洗，设备需 两个罐体，所以存在占地面积大，成本高，耗电量大的缺点。
本实用新型的目的是研制一种采多层纤维去除地下水中含铁含锰的设备，该 设备应具有除铁除锰效果好，运行时间长，占地面积小、成本低、耗电量小的特 点。
本实用新型由一个罐体、至少两层纤维、管道、阀门组成。罐体内设有至少 两层通透的支架，每层纤维竖向排列在支架上，下层支架纤维的上面与相邻上 层支架的底部要留有空间。进水管经阀门伸到罐体内的顶部，处于罐体内的进 水管上均布着多个喷头，出水管经阀门与最下层支架下方的罐体内连通。进气管 经阀门与罐体内底部连通，出气管经阀门与罐体内顶部连通。反冲进水管分别经 阀门与罐内每层纤维的下方连通，反冲排水管分别经阀门与罐内每层支架的下方 连通。
本实用新型用于地下水除铁除锰效果比压力式曝气设备除净率能提高40% 左右，运行2-3个月才需进行一次反冲洗，比压力式曝气设备少用一个罐体， 所以占地是它的1/2-3/4，设备投资是它的3/4，耗电量是它的1/2。该设备出水 铁含量在0.1mg/L以下，锰含量小于0.1mg/L。同时对水中浊度、硬度及有机 物均有一定的去除率。
