申请日1992.07.14
公开(公告)日1992.12.23
IPC分类号B22C9/00
摘要
本实用新型涉及铸造模具。解决铸造立管扫除口管件用模具不能适应多种个同规格立管扫除口位置的问题，由主体、移动定位装置及定位尺条组成，主体为半圆柱体，带压盖平面及埋孔，移动定位装置的移动件为中间开有配合定位尺条可在定位尺条上移动的半圆柱段，配合铸造直管的模具和芯盒，可适应铸造各种不同规格型号的加长立管扫除口管件，可广泛用于类似管件的铸造。
権利要求書

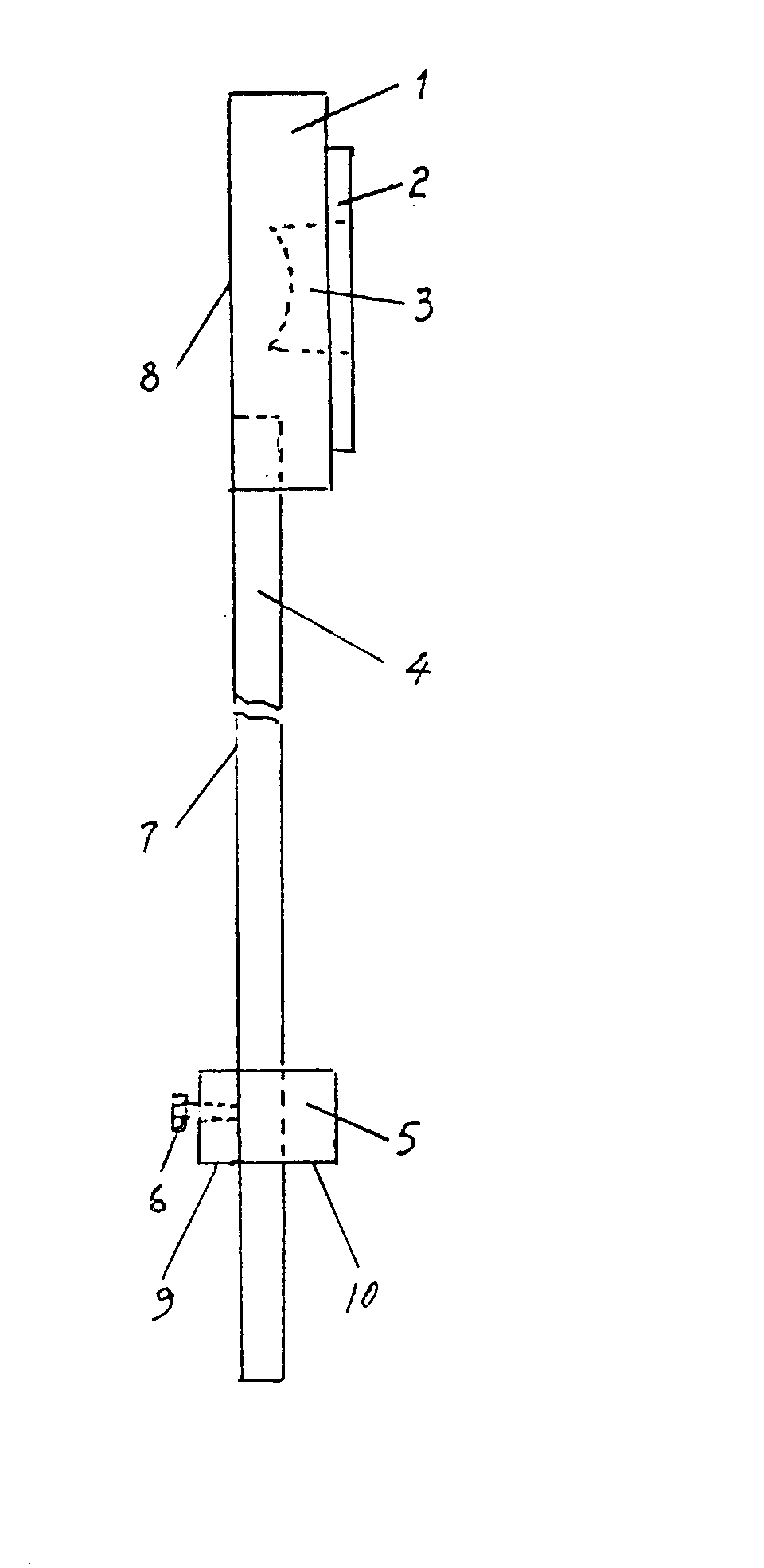

1、加长立管扫除口污水管件附助模具，由主体1、移动定位装置5及定位尺条4三部分组成，其特征是主体1为设有与扫除口管件整体形状相适应的半圆柱体12，在半圆柱体12的圆柱面上突出压盖平面2，在压盖平面2上设有为铸造检查孔用的埋孔3;定位尺条4一端固定在主体1下部，且定位尺条平面7与主体平面8为同一平面;移动定位装置5的移动件10为中间开有允许定位尺条4在其中移动定位调整的尺条凹槽11的半圆柱段，并通过尺条凹槽11，可移动地套装在定位尺条4上。
2、如权利要求1所述的附助模具，其特征是当采用金属模时，移动定位装置与配有与移动件10相应的紧固板9和紧固螺栓6;定位尺条4断面为方或长方形;半圆柱体12直径在50～200毫米，模具总有效长度在300～1400毫米。
说明书
本实用新型涉及铸造造型用模具。
现有铸造用加长立管扫除口污水管件的模具，因立管扫除口出口位置变化很多，如果每种规格型号都要配备与之相应的一套模具和芯合，则所需模具数量种类将很多，由此造成投资大，成本高。
本实用新型的目的是对现有铸造立管扫除口污水管件的模具结构进行改进，提供一种配合铸造直管的模具和芯盒可以适应各种不同规格型号的铸造加长立管扫除口污水管件用附助模具。
本实用新型的目的是这样实现的：加长立管扫除口污水管件附助模具，由主体、移动定位装置及定位尺条三部分组成，其特征是主体为设有与扫除口管件整体形状相适应的半圆柱体，在半圆柱体圆柱面上突出压盖平面，在压盖平面上设有为铸造检查孔用的埋孔;定位尺条一端固定在主体下部，且定位尺条平面与主体平面为同一平面;移动定位装置的移动件的中间开有允许定位尺条在其中移动定位调整的尺条凹槽的半圆柱段，并通过尺条凹槽，可移动地套装在定位尺条上。
上述模具，在使用中可根据主管扫除口位置的不同，将移动定位装置调整移动到所需位置，从而满足铸造各种不同规格型号的加长立管扫除口污水管件的要求。
