申请日1992.07.08
公开(公告)日1993.04.14
IPC分类号E03F3/04
摘要
本实用新型涉及户内卫生管件。解决当两条支管汇集于同一立管，特别是在立管的同一水平位置，甩出互成直角的两个甩口的难题。直角四通包括同径或异径四通，在三通的基础上，与该支管甩口互相成90°角的方向，在同一水平面内再设置一个支管出口，共同作成为一次铸造型的整体结构，实现能满足工程要求的四通污水管件，可广泛用于户内卫生管道。
権利要求書

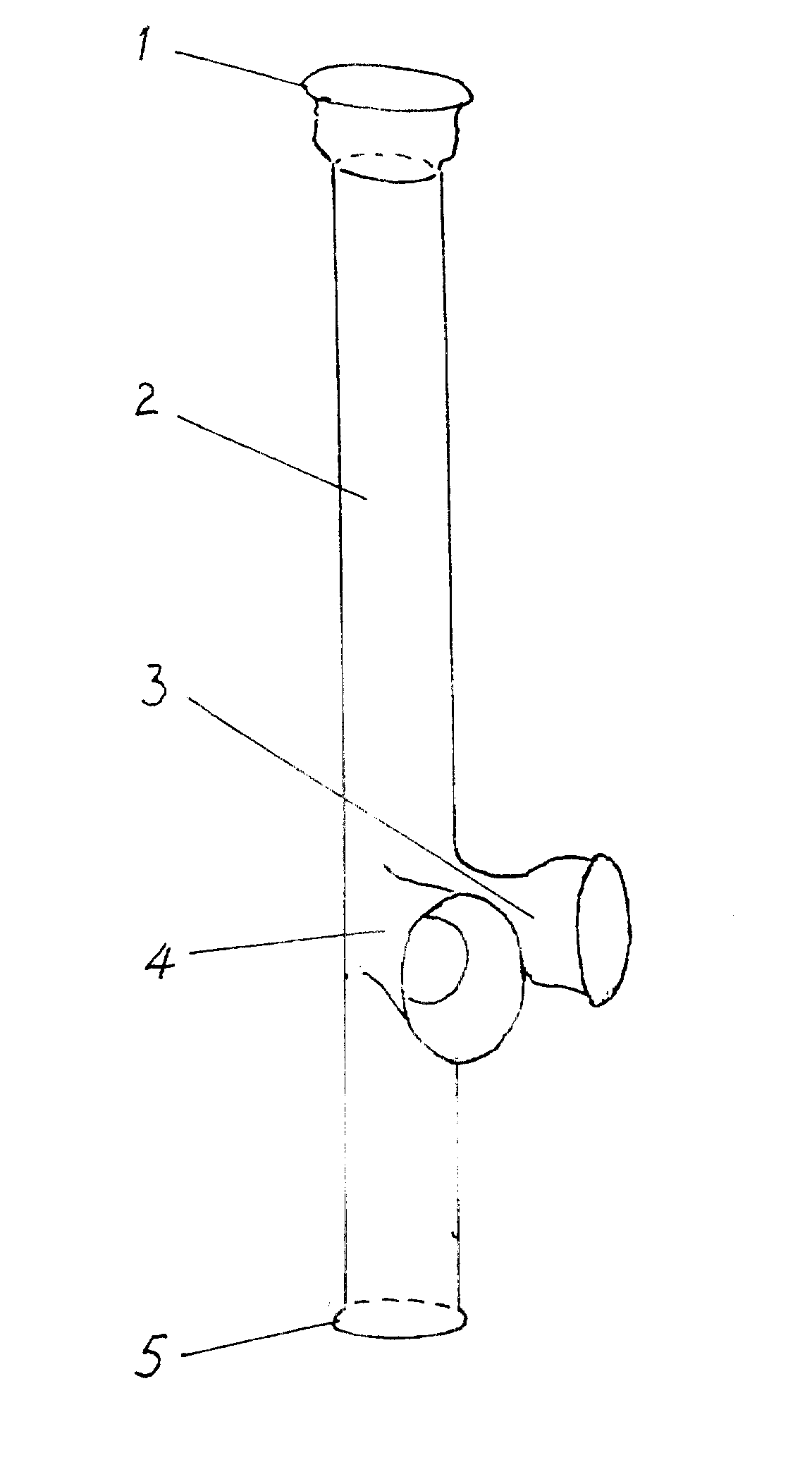

直角四通污水管件，包括同径或异径四通，其特征是在与立管2构成垂直的支管甩口3中心线的水平面内，与该支管甩口3互相成90°角的方向再设置一个支管出口4，作成为一次铸造成型的整体结构。
说明书
本实用新型涉及户内卫生管件。
现有污水管件，为使有两条支管汇集于同一立管时，一般采用在立管的上下不同位置，分别接装两个三通，这样占用空间过大，安装又极为不便，既费工费力，又不够整齐美观，还影响空间的使用;若用现有管件在立管的同一水平位置，即在与立管相垂直的水平面上，甩出互成90°角的两个甩口，则是不可能的;此外甩口位置也难以满足工程要求。
本实用新型的目的在于针对现有污水管件在安装使用中存在的上述问题，予以克服，提供一种能满足工程要求的四通管件。
本实用新型的目的是这样实现的：直角四通污水管件，包括同径或异径四通，其特征是在与立管构成垂直的支管甩口中心线的水平面内，与该支管甩口互相成90°角的方向再设置一个支管出口，作成为一次铸造成型的整体结构。
上述设计，其有效长度和甩口位置，按照工程要求，采用一次铸造成型的整体结构，这样就不难解决了在同一水平面上，有两条支管汇集于同一立管时的安装问题。
