申请日2017.12.27
公开(公告)日2018.04.27
IPC分类号C02F1/78; C02F1/50
摘要
本发明公开了一种三级污水处理用臭氧杀菌设备，包括封闭式的桶式外壳，所述桶式外壳的底部固定有支撑腿，所述桶式外壳内部的中心设置有搅拌消毒空间，所述桶式外壳侧面的底部设置有与其一体式结构的液体注入管道，且所述液体注入管道的内部连通搅拌消毒空间的侧面，桶式外壳另一侧的底部设置有与其一体式结构的液体排放管道。本发明利用一个电动机，既起到臭氧的注入作用，又能够起到搅拌的作用，此外，该装置能够将臭氧循环使用，提高了原料的利用率，而且该装置是在不断的混合中，将污水进行消毒，从而将污水进行有效且快速的消毒作用，此外，该装置利用一个电动机实现气体的流动和液体的搅拌作用，一机多用，提改了核心装置的利用率。
权利要求书

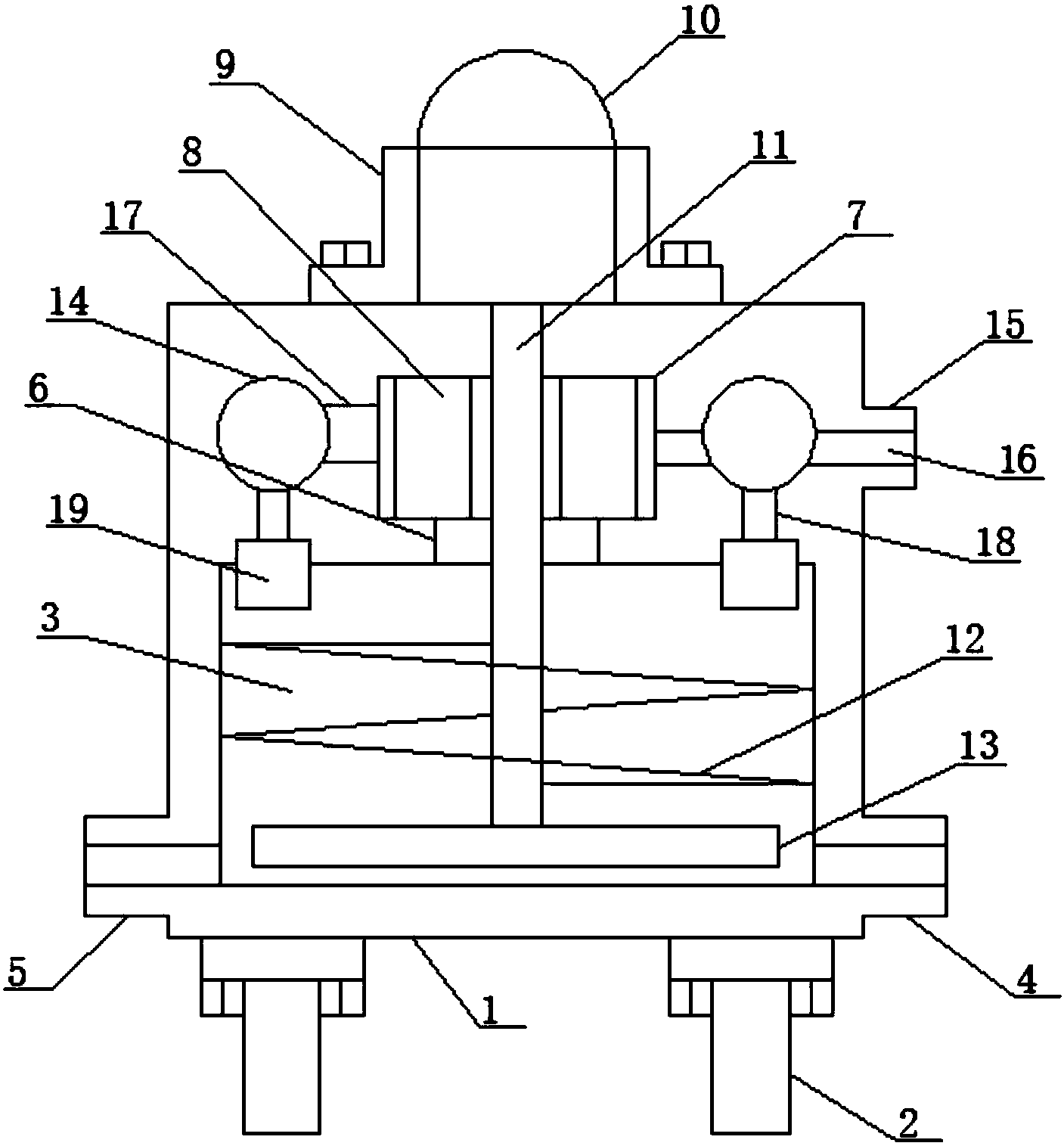

1.一种三级污水处理用臭氧杀菌设备，包括封闭式的桶式外壳(1)，其特征在于：所述桶式外壳(1)的底部固定有支撑腿(2)，所述桶式外壳(1)内部的中心设置有搅拌消毒空间(3)，所述桶式外壳(1)侧面的底部设置有与其一体式结构的液体注入管道(4)，且所述液体注入管道(4)的内部连通搅拌消毒空间(3)的侧面，所述桶式外壳(1)另一侧的底部设置有与其一体式结构的液体排放管道(5)，所述液体排放管道(5)的内部连通搅拌消毒空间(3)的另一侧面，所述桶式外壳(1)的内部在位于所述搅拌消毒空间(3)的顶部设置有臭氧循环孔(6)，所述桶式外壳(1)的内部在位于所述臭氧循环孔(6)的顶部设置有涡轮安装空间(7)，所述桶式外壳(1)的内部在位于涡轮安装空间(7)的外侧设置有环形空气流动空间(14)，所述桶式外壳(1)的侧面设置有与其一体式结构的主进气管道(15)，所述主进气管道(15)的内部设置有连通外界和涡轮安装空间(7)一侧的主进气孔(16)，所述桶式外壳(1)的内部设置有连通涡轮安装空间(7)另一侧和环形空气流动空间(14)的主排气孔(17)，所述桶式外壳(1)的内部设置有连通环形空气流动空间(14)底部和搅拌消毒空间(3)侧面顶部的副排气孔(18)，多个所述副排气孔(18)的端部均安装有气体喷头(19)，所述桶式外壳(1)上表面的中心通过螺栓固定一电动机安装外壳(9)，所述电动机安装外壳(9)的内部安装一倒置的电动机(10)，所述电动机(10)中的电动机主轴(11)贯穿所述桶式外壳(1)，且轴体延伸至所述涡轮安装空间(7)、臭氧循环孔(6)和搅拌消毒空间(3)的内部，所述电动机主轴(11)在位于所述涡轮安装空间(7)内部的轴体上安装一空气流动用涡轮旋转机构(8)，所述电动机主轴(11)在位于所述搅拌消毒空间(3)内部的轴体安装一主螺旋叶片(12)，所述主螺旋叶片(12)在电动机主轴(11)旋转式所造成的排放口朝向下方，所述电动机主轴(11)的底端安装一液体旋转式气体打散机构(13)。
2.根据权利要求1所述的一种三级污水处理用臭氧杀菌设备，其特征在于：所述空气流动用涡轮旋转机构(8)包括空气流动用涡轮旋转机构用轴套(81)、空气流动用涡轮旋转机构用轴孔(82)和空气流动用涡轮旋转机构用曲形涡轮叶片(83)。
3.根据权利要求2所述的一种三级污水 处理用臭氧杀菌设备，其特征在于：所述空气流动用涡轮旋转机构用轴套(81)内部的中心设置有空气流动用涡轮旋转机构用轴孔(82)，所述空气流动用涡轮旋转机构用轴套(81)的表面设置有多个呈环形阵列设置的空气流动用涡轮旋转机构用曲形涡轮叶片(83)。
4.根据权利要求3所述的一种三级污水处理用臭氧杀菌设备，其特征在于：所述空气流动用涡轮旋转机构用轴孔(82)套接在电动机主轴(11)的轴体。
5.根据权利要求1所述的一种三级污水处理用臭氧杀菌设备，其特征在于：所述液体旋转式气体打散机构(13)包括液体旋转式气体打散机构用轴套外壳(131)、液体旋转式气体打散机构用中心安装孔(132)、液体旋转式气体打散机构用第一平板结构(133)、液体旋转式气体打散机构用第二平板结构(134)、液体旋转式气体打散机构用预留空间(135)和液体旋转式气体打散机构用通孔结构(136)。
6.根据权利要求5所述的一种三级污水处理用臭氧杀菌设备，其特征在于：所述液体旋转式气体打散机构用轴套外壳(131)的中心设置有连通液体旋转式气体打散机构用轴套外壳(131)上下端面的液体旋转式气体打散机构用中心安装孔(132)，所述液体旋转式气体打散机构用轴套外壳(131)的侧面设置有与其一体式结构的液体旋转式气体打散机构用第一平板结构(133)，所述液体旋转式气体打散机构用轴套外壳(131)的侧面在位于所述液体旋转式气体打散机构用第一平板结构(133)的一侧设置有液体旋转式气体打散机构用第二平板结构(134)，所述液体旋转式气体打散机构用第一平板结构(133)的一侧设置有液体旋转式气体打散机构用第二平板结构(134)在相邻两端面的区域形成液体旋转式气体打散机构用预留空间(135)，所述液体旋转式气体打散机构用第一平板结构(133)的内部设置有连通液体旋转式气体打散机构用第一平板结构(133)两端面的液体旋转式气体打散机构用通孔结构(136)，所述液体旋转式气体打散机构用第二平板结构(134)的内部设置有连通液体旋转式气体打散机构用第二平板结构(134)两端面的液体旋转式气体打散机构用通孔结构(136)。
7.根据权利要求6所述的一种三级污水处理用臭氧杀菌设备，其特征在于：一个所述液体旋转式气体打散机构用第一平板结构(133)和一个所述液体旋转式气体打散机构用第二平板结构(134)形成一组搅拌结构，所述液体旋转式气体打散机构用轴套外壳(131)的侧面设置有多组搅拌结构，且多个所述搅拌结构以所述液体旋转式气体打散机构用轴套外壳(131)的轴心线为圆心呈环形阵列设置。
8.根据权利要求6所述的一种三级污水处理用臭氧杀菌设备，其特征在于：所述液体旋转式气体打散机构用轴套外壳(131)中的液体旋转式气体打散机构用中心安装孔(132)卡接在电动机主轴(13)底端的轴体上。
说明书
一种三级污水处理用臭氧杀菌设备
技术领域
本发明涉及污水处理技术领域，具体为一种三级污水处理用臭氧杀菌设备。
背景技术
目前，在污水处理方面，包括三级处理，其中三级处理便是通过臭氧或者固体消毒剂对液体进行消毒杀菌作用，而一般方式存在较大的弊端，在臭氧消毒时，不能充分使得气体和液体进行融合消毒作用。
发明内容
本发明的目的在于提供一种三级污水处理用臭氧杀菌设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种三级污水处理用臭氧杀菌设备，包括封闭式的桶式外壳，所述桶式外壳的底部固定有支撑腿，所述桶式外壳内部的中心设置有搅拌消毒空间，所述桶式外壳侧面的底部设置有与其一体式结构的液体注入管道，且所述液体注入管道的内部连通搅拌消毒空间的侧面，所述桶式外壳另一侧的底部设置有与其一体式结构的液体排放管道，所述液体排放管道的内部连通搅拌消毒空间的另一侧面，所述桶式外壳的内部在位于所述搅拌消毒空间的顶部设置有臭氧循环孔，所述桶式外壳的内部在位于所述臭氧循环孔的顶部设置有涡轮安装空间，所述桶式外壳的内部在位于涡轮安装空间的外侧设置有环形空气流动空间，所述桶式外壳的侧面设置有与其一体式结构的主进气管道，所述主进气管道的内部设置有连通外界和涡轮安装空间一侧的主进气孔，所述桶式外壳的内部设置有连通涡轮安装空间另一侧和环形空气流动空间的主排气孔，所述桶式外壳的内部设置有连通环形空气流动空间底部和搅拌消毒空间侧面顶部的副排气孔，多个所述副排气孔的端部均安装有气体喷头，所述桶式外壳上表面的中心通过螺栓固定一电动机安装外壳，所述电动机安装外壳的内部安装一倒置的电动机，所述电动机中的电动机主轴贯穿所述桶式外壳，且轴体延伸至所述涡轮安装空间、臭氧循环孔和搅拌消毒空间的内部，所述电动机主轴在位于所述涡轮安装空间内部的轴体上安装一空气流动用涡轮旋转机构，所述电动机主轴在位于所述搅拌消毒空间内部的轴体安装一主螺旋叶片，所述主螺旋叶片在电动机主轴旋转式所造成的排放口朝向下方，所述电动机主轴的底端安装一液体旋转式气体打散机构。
作为优选，所述空气流动用涡轮旋转机构包括空气流动用涡轮旋转机构用轴套、空气流动用涡轮旋转机构用轴孔和空气流动用涡轮旋转机构用曲形涡轮叶片。
作为优选，所述空气流动用涡轮旋转机构用轴套内部的中心设置有空气流动用涡轮旋转机构用轴孔，所述空气流动用涡轮旋转机构用轴套的表面设置有多个呈环形阵列设置的空气流动用涡轮旋转机构用曲形涡轮叶片。
作为优选，所述空气流动用涡轮旋转机构用轴孔套接在电动机主轴的轴体。
作为优选，所述液体旋转式气体打散机构包括液体旋转式气体打散机构用轴套外壳、液体旋转式气体打散机构用中心安装孔、液体旋转式气体打散机构用第一平板结构、液体旋转式气体打散机构用第二平板结构、液体旋转式气体打散机构用预留空间和液体旋转式气体打散机构用通孔结构。
作为优选，所述液体旋转式气体打散机构用轴套外壳的中心设置有连通液体旋转式气体打散机构用轴套外壳上下端面的液体旋转式气体打散机构用中心安装孔，所述液体旋转式气体打散机构用轴套外壳的侧面设置有与其一体式结构的液体旋转式气体打散机构用第一平板结构，所述液体旋转式气体打散机构用轴套外壳的侧面在位于所述液体旋转式气体打散机构用第一平板结构的一侧设置有液体旋转式气体打散机构用第二平板结构，所述液体旋转式气体打散机构用第一平板结构的一侧设置有液体旋转式气体打散机构用第二平板结构在相邻两端面的区域形成液体旋转式气体打散机构用预留空间，所述液体旋转式气体打散机构用第一平板结构的内部设置有连通液体旋转式气体打散机构用第一平板结构两端面的液体旋转式气体打散机构用通孔结构，所述液体旋转式气体打散机构用第二平板结构的内部设置有连通液体旋转式气体打散机构用第二平板结构两端面的液体旋转式气体打散机构用通孔结构。
作为优选，一个所述液体旋转式气体打散机构用第一平板结构和一个所述液体旋转式气体打散机构用第二平板结构形成一组搅拌结构，所述液体旋转式气体打散机构用轴套外壳的侧面设置有多组搅拌结构，且多个所述搅拌结构以所述液体旋转式气体打散机构用轴套外壳的轴心线为圆心呈环形阵列设置。
作为优选，所述液体旋转式气体打散机构用轴套外壳中的液体旋转式气体打散机构用中心安装孔卡接在电动机主轴底端的轴体上。
与现有技术相比，本发明的有益效果是：本发明利用一个电动机，既起到臭氧的注入作用，又能够起到搅拌的作用，此外，该装置能够将臭氧循环使用，提高了原料的利用率，而且该装置是在不断的混合中，将污水进行消毒，从而将污水进行有效且快速的消毒作用，此外，该装置利用一个电动机实现气体的流动和液体的搅拌作用，一机多用，提改了核心装置的利用率。
