申请日2017.12.27
公开(公告)日2018.04.27
IPC分类号C02F9/10
摘要
本发明一种有机废水催化用处理装置，包括电源、气相检测仪、水质检测仪、循环水管、有机废水箱、固体氧化剂、臭氧氧化系统、液体氧化剂、结晶器、反应罐和紫外灯氧化系统，所述电源通过电性连接气相检测仪和水质检测仪，所述气相检测仪和通过循环水管分别连接结晶器和臭氧氧化系统，且所述结晶器的上端设有连接管与有机废水箱固定贯穿连接，所述结晶器内设有高温结晶器和低温结晶器、且两个结晶器内部均设有搅拌轴，搅拌轴上固定设有若干个搅拌叶，上部设有过滤网，通过将传统的多效蒸发设计为结晶器，多相催化氧化系统，以电能为唯一运营成本，绿色、高效地进行有机废水的催化处理，达到无间断连续处理有机废水的工业实际需求。
权利要求书

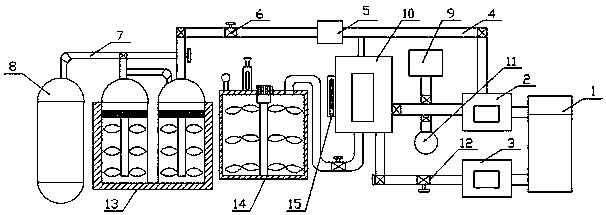

1.一种有机废水催化用处理装置 ，包括电源(1)、气相检测仪(2)、水质检测仪(3)、循环水管(4)、有机废水箱(8)、固体氧化剂(9)、臭氧氧化系统(10)、液体氧化剂(11)、结晶器(13)、反应罐(14)和紫外灯氧化系统(15)，其特征在于，所述电源(1)通过电性连接气相检测仪(2)和水质检测仪(3)，所述气相检测仪(2)和通过循环水管(4)分别连接结晶器(13)和臭氧氧化系统(10)，且所述结晶器(13)的上端设有连接管(7)与有机废水箱(8)固定贯穿连接，所述结晶器(13)内设有高温结晶器(131)和低温结晶器(132)、且两个结晶器内部均设有搅拌轴(16)，搅拌轴(16)上固定设有若干个搅拌叶(17)，上部设有过滤网(19)，所述结晶器(13)外壁设有结晶器阀门(18)，所述反应罐(14)内设有反应罐搅拌轴(21)和反应罐搅拌叶(22)，所述反应罐(14)上顶部设有电机(20)，且在电机(20)的左侧依次设有助凝剂管(23)和絮凝剂管(24)，所述反应罐(14)通过管道连接臭氧氧化系统(10)，且所述臭氧氧化系统(10)外壁设有紫外灯氧化系统(15)，所述臭氧氧化系统(10)通过管道连接气相检测仪(2)和水质检测仪(3)，连接水质检测仪(3)的管道上还设有水阀(12)，连接气相检测仪(2)的管道上设有固体氧化剂(9)和液体氧化剂(11)。
2.根据权利要求1所述的一种有机废水催化用处理装置 ，其特征在于，所述循环管道(4)上还设有换热器(5)，且所述换热器(5)的一端设有出风口护板(52)、另一端设有进风口护板(51)，所述换热器(5)通过锁紧组件(53)固定在循环管道(4)上，所述锁紧组件(53)包括螺母和螺栓。
3.根据权利要求1所述的一种有机废水 催化用处理装置 ，其特征在于，所述循环管道(4)内表面均设有一层活性炭吸附层(41)，且中间为进水管(42)。
4. 根据权利要求1所述的一种有机废水催化用处理装置 ，其特征在于，所述结晶器(13)内分别设有高温结晶器(131)和低温结晶器(132)，所述高温结晶器(131)采用生蒸汽强制循环加热的原理，低温结晶器(132)采用循环水强制循环降温的原理。
5.根据权利要求1所述的一种有机废水催化用处理装置 ，其特征在于，所述反应罐搅拌叶(22)至少设有6片以上。
6.根据权利要求1所述的一种有机废水催化用处理装置 ，其特征在于，所述反应罐(14)为不锈钢材质制作。
7.根据权利要求1所述的一种有机废水催化用处理装置 ，其特征在于，所述结晶器(13)内设有固液分离系统，且固液分离系统同时采用离心机和板框压滤机，根据不同的物料选用不同的分离系统，达到固液分离的良好效果。
8.根据权利要求1所述的一种有机废水催化用处理装置 ，其特征在于，所述固体氧化剂(9)臭氧氧化系统(10)、液体氧化剂(11)和紫外灯氧化系统(15)组成多相催化氧化系统，且多相催化氧化系统中的电极板主要成分为高碳铁，辅助含有其他金属。
说明书
一种有机废水催化用处理装置
技术领域
本发明涉及有机废水处理技术领域，特别涉及一种有机废水催化用处理装置 。
背景技术
目前我国正面临严重的水污染危机，水污染问题不但制约了我国经济社会的可持续发展，更危及我们和子孙后代的生活健康。工业废水中最难治理的是高浓度难降解工业有机污水，排放污水中含有大量有毒有害物质通过食物和饮用水进入生物体，造成永久性中毒和慢性积累变异，致使生态环境破坏，严重危害人们身体健康。为适应我国水污染治理需要，2015年初国务院颁布了“水十条”，旨在进一步深化我国水污染控制治理。然而与发达国家相比，我国难降解有机工业污水治理水平差距较大，有效污水处理技术尤其缺乏，远远不能满足当前我国当前水体污染治理迫切需要。
在危废处置行业中，各类废水含有大量的有机物。目前，普遍采用的预处理工艺为铁碳微电解，芬顿氧化，或者破乳氧化，但效果一般，主要原因在于污水中含有的污染因子的种类、数量不尽相同，而采取的手段过于单一，不能使其开环、断键、絮凝、沉淀，严重影响后续处理指标。
在处置含高浓度有机物废酸碱的废水时，会发生剧烈放热，产生的气味不易控制，对操作人员身体影响巨大;且废水中含有大量的有机物，易形成大量的粘性污泥或油性污泥，非常容易堵塞管道，并对后续处理造成沉重的负荷;同时，污水中含有较大体量的有机物，主要为大分子物质或者环状物质，对后期的处置也是另一种沉重的负担。
危险废物处置行业中，高盐废水的主要特点是含有一定量的有机物，且每一批废水含盐分的种类、数量均不相同，导致其进水指标较为复杂，而每一类别的盐分在不同的温度，其溶解度变化趋势大都不一致，在进行蒸发浓缩过程中，随着浓度的不断提高，其沸点升则不尽相同。
发明内容
本发明提出了一种有机废水催化用处理装置 ，解决了现有技术中不足。
为了解决上述技术问题，本发明提供了如下的技术方案：
本发明一种有机废水催化用处理装置 ，包括电源、气相检测仪、水质检测仪、循环水管、有机废水箱、固体氧化剂、臭氧氧化系统、液体氧化剂、结晶器、反应罐和紫外灯氧化系统，所述电源通过电性连接气相检测仪和水质检测仪，所述气相检测仪和通过循环水管分别连接结晶器和臭氧氧化系统，且所述结晶器的上端设有连接管与有机废水箱固定贯穿连接，所述结晶器内设有高温结晶器和低温结晶器、且两个结晶器内部均设有搅拌轴，搅拌轴上固定设有若干个搅拌叶，上部设有过滤网，所述结晶器外壁设有结晶器阀门，所述反应罐内设有反应罐搅拌轴和反应罐搅拌叶，所述反应罐上顶部设有电机，且在电机的左侧依次设有助凝剂管和絮凝剂管，所述反应罐通过管道连接臭氧氧化系统，且所述臭氧氧化系统外壁设有紫外灯氧化系统，所述臭氧氧化系统通过管道连接气相检测仪和水质检测仪，连接水质检测仪的管道上还设有水阀，连接气相检测仪的管道上设有固体氧化剂和液体氧化剂。
作为本发明的一种优选技术方案，所述循环管道上还设有换热器，且所述换热器的一端设有出风口护板、另一端设有进风口护板，所述换热器通过锁紧组件固定在循环管道上，所述锁紧组件包括螺母和螺栓。
作为本发明的一种优选技术方案，所述循环管道内表面均设有一层活性炭吸附层，且中间为进水管。
作为本发明的一种优选技术方案，所述结晶器内分别设有高温结晶器和低温结晶器，所述高温结晶器采用生蒸汽强制循环加热的原理，低温结晶器采用循环水强制循环降温的原理。
作为本发明的一种优选技术方案，所述反应罐搅拌叶至少设有6片以上。
作为本发明的一种优选技术方案，所述反应罐为不锈钢材质制作。
作为本发明的一种优选技术方案，所述结晶器内设有固液分离系统，且固液分离系统同时采用离心机和板框压滤机，根据不同的物料选用不同的分离系统，达到固液分离的良好效果。
作为本发明的一种优选技术方案，所述固体氧化剂臭氧氧化系统、液体氧化剂和紫外灯氧化系统组成多相催化氧化系统，且多相催化氧化系统中的电极板主要成分为高碳铁，辅助含有其他金属。
本发明所达到的有益效果是：本发明的一种有机废水催化用处理装置 ，通过将传统的多效蒸发设计为结晶器，经过预处理的废水根据盐分的不同，设置高温结晶器和低温结晶器;高温结晶器采用生蒸汽强制循环加热的原理，并在结晶器内配以搅拌器，避免物料沉淀富集，堵塞管道;低温结晶器采用循环水强制循环降温的原理，并在结晶器内配以搅拌，避免物料沉淀富集，堵塞管;固液分离系统同时采用离心机和板框压滤机，根据不同的物料选用不同的分离系统，达到固液分离的良好效果。
通过采用独特设计的多相催化氧化系统，除了传统的液体氧化剂，固体氧化剂，额外添加臭氧氧化系统，紫外灯氧化系统，配合直流电源，在专用电极板的作用下，额外产生电解作用，在氧化剂的作用下，实现更加强大的开环、断键作用;多相催化氧化系统中的电极板主要成分为高碳铁，辅助含有其他金属，在直流电的作用下，会产生电絮凝的作用，有效的将氧化后的絮体进行富集，为后续絮凝沉淀起到更好的辅助作用。
通过采用在循环管道增设换热器，用30℃降温水冷却或用-5℃冰盐水冷却降温，减少了气味的发散，降低对员工的职业健康伤害;在反应罐内加大桨叶搅拌器的同时，添加有效的助凝剂和絮凝剂，降低其粘度，同时增设大流量循环泵，可以有效避免粘性污泥堵管，还可以有效增大降温的效率;针对废酸碱中高浓度有机物，采用多相催化氧化系统，即在特定的工艺条件下，以直流电为动力，辅助与相关的催化剂，对废水中有机物实施开环、断键、破坏分子结构，使其大分子变成小分子，有助于后续处理工艺的继续进行。
