申请日2017.12.27
公开(公告)日2018.05.15
IPC分类号C02F9/14
摘要
本发明提供了一种新型工业污水处理分离装置，属于污水处理技术领域，包括壳体、排水装置和集料装置;所述壳体设为长方体，水平放置，且内部从左至右设有冷凝腔和过滤腔;所述过滤网上下两端设有固定连接在壳体内表面上;所述冷凝腔左端设有连接的进水管，且进水管固定连接在壳体上;所述冷凝腔设有螺旋排列的冷凝管;所述压缩机设在冷凝转化器上端，且与冷凝转化器连接;所述冷凝腔下部设有漏斗状，且下端还设有螺纹连接的集料装置;所述反冲洗管下端穿过壳体设有连接的反冲洗箱;所述反冲洗箱上端设有与反冲洗管连接的反冲洗泵，且右端还设有连接的自流管;本发明结构设计简单、使用方便、便于管理，对工业废水处理效率高等。
权利要求书
1.一种新型工业污水处理分离装置，包括壳体、集料装置、过滤网和排水装置;其特征是，所述壳体左下端设有连接的集料装置;所述壳体内表面设有连接的过滤网;所述过滤网右端设有连接在壳体外表面的排水装置;所述壳体设为长方体，水平放置，且内部从左至右设有冷凝腔和过滤腔;所述过滤网上下两端设有固定连接在壳体内表面上;所述冷凝腔左端设有连接的进水管，且进水管固定连接在壳体上;所述排水装置包括排水外壳、旋转叶片、旋转电机和支撑竖杆;所述排水外壳设为圆柱体，水平放置，且左端与壳体固定连接，右端与外界连接;所述排水外壳内部设有连接的支撑竖杆;所述支撑竖杆上设有固定连接的旋转电机;所述旋转电机左端设有连接的旋转叶片;所述旋转叶片设有两个。
2.根据权利要求1所述的新型工业污水处理分离装置，其特征是，所述冷凝腔和过滤腔之间设有连接的过滤网。
3.根据权利要求1所述的新型工业污水处理分离装置，其特征是，所述过滤腔设有左端设有反冲洗管，反冲洗管左端设有连接的喷嘴。
4.根据权利要求1所述的新型工业污水 处理分离装置，其特征是，所述过滤腔中设有活性污泥和超滤膜。
说明书
新型工业污水处理分离装置
技术领域
本发明涉及一种污水处理技术，具体是一种新型工业污水处理分离装置。
背景技术
目前，随着城市化的快速发展，越来越多的环境污染源被释放到环境中，而处理这些环境污染源的设备却发展缓慢，例如工业污水处理设备。现有的工业污水处理设备均是将污水集中后直接排放，这些污水中存在着大量的杂质，并且酸碱度失衡，因此，这些污水被排放到自然界中会对环境造成极大的污染，破坏了自然的生态平衡。特别是近些年来，随着城市人口流动量的增大，城市工业污水处理设备的负担也越来越重;如何简便、快捷的对污水进行前期分离处理，以免堵塞运输管道，或者通过一些简单的处理方式实现污水分散处理。
发明内容
针对上述现有技术的不足，本发明要解决的技术问题是提供一种新型工业污水处理分离装置。
为解决上述技术问题，本发明提供了如下技术方案：

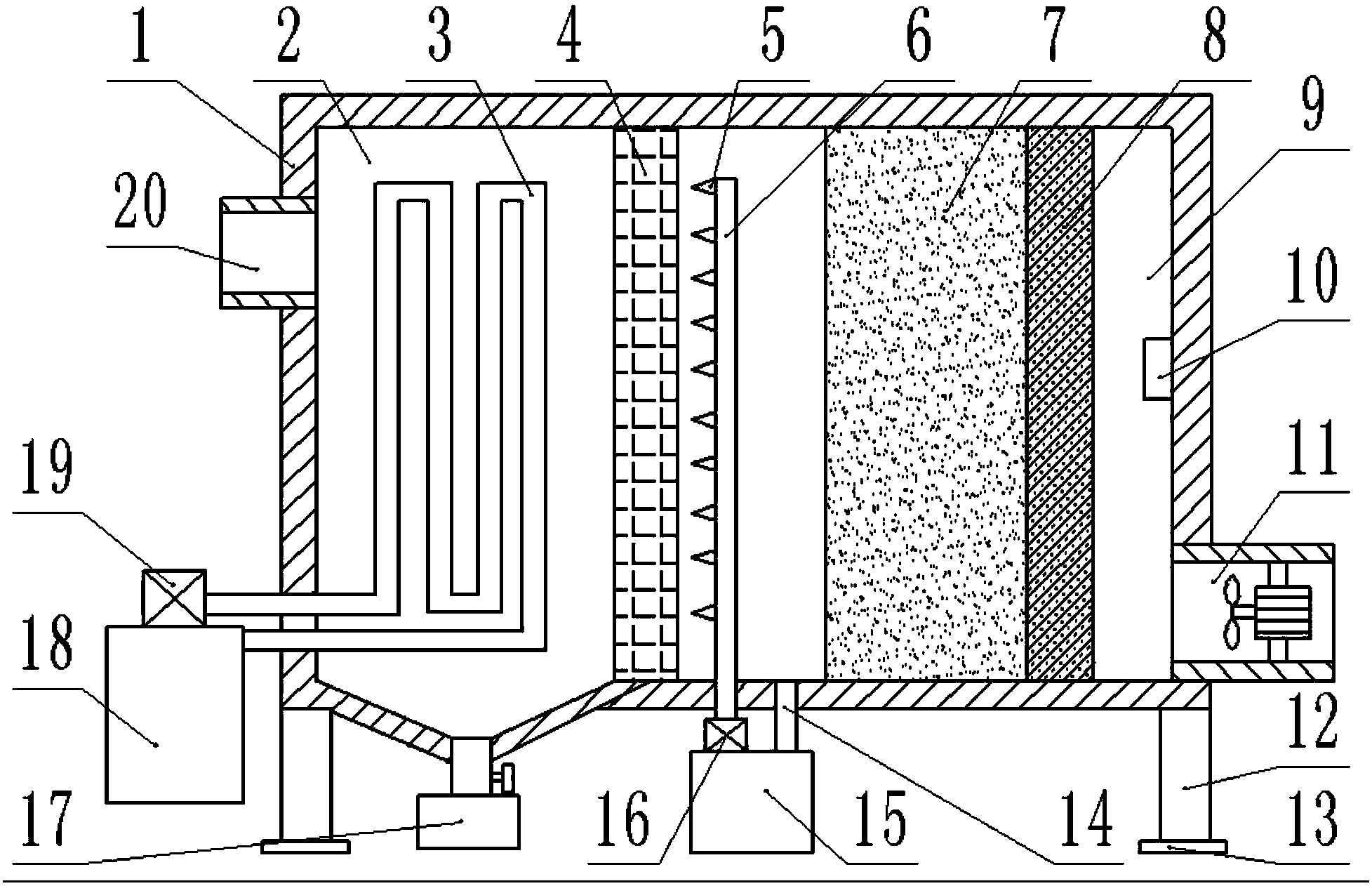

一种新型工业污水处理分离装置，包括壳体、排水装置和集料装置;所述壳体设为长方体，水平放置，且内部从左至右设有冷凝腔和过滤腔;所述过滤网上下两端设有固定连接在壳体内表面上;所述冷凝腔左端设有连接的进水管，且进水管固定连接在壳体上;所述冷凝腔设有螺旋排列的冷凝管;所述压缩机设在冷凝转化器上端，且与冷凝转化器连接;所述冷凝腔下部设有漏斗状，且下端还设有螺纹连接的集料装置;所述喷嘴设有若干个，等距离排放;所述反冲洗管下端穿过壳体设有连接的反冲洗箱;所述反冲洗箱上端设有与反冲洗管连接的反冲洗泵，且右端还设有连接的自流管;所述自流管另一端与过滤腔连接;所述活性污泥设在左端，且和超滤膜上下两端固定连接在壳体内表面上;所述超滤膜右端设有连接在壳体内表面的监测装置;所述监测装置下端设有与壳体连接的排水装置;所述壳体下端设有固定连接的支架;所述支架下端设有连接的橡胶块;所述集料装置包括连接管、收集箱和控制阀门;所述连接管设为圆柱体，竖直放置，且上端与壳体固定连接;所述连接管右端设有螺纹连接的控制阀门;所述连接管下端还设有连接的收集箱;所述排水装置包括排水外壳、旋转叶片、旋转电机和支撑竖杆;所述排水外壳设为圆柱体，水平放置，且左端与壳体固定连接，右端与外界连接;所述排水外壳内部设有连接的支撑竖杆;所述支撑竖杆上设有固定连接的旋转电机;所述旋转电机左端设有连接的旋转叶片;所述旋转叶片设有两个。
作为本发明进一步的改进方案：所述冷凝腔和过滤腔之间设有连接的过滤网。
作为本发明进一步的改进方案：所述冷凝管另一端分别设有连接的压缩机和冷凝转化器。
作为本发明进一步的改进方案：所述过滤腔设有左端设有反冲洗管;所述反冲洗管左端设有连接的喷嘴。
作为本发明再进一步的改进方案：所述过滤腔中设有活性污泥和超滤膜。
与现有技术相比，本发明的有益效果是：
本发明结构设计简单、使用方便、便于管理，对工业废水处理效率高等;本装置设有冷凝转换器，可以在冷凝腔中对工业废水进行冷却处理，便于后期过滤除杂，增加装置的使用年限，设有反冲洗管和集料装置，可以防止固体杂质堵塞过滤网，便于收集固体杂质;还设有活性污泥，利用微生物进行分解，提高净化水资源的工作效率，还设有排水装置，便于排出处理后的废水。
