节能污水处理技术控制方法

发布时间:2019-3-15 11:55:07  中国污水处理工程网

  申请日2017.12.27

  公开(公告)日2018.05.15

  IPC分类号C02F3/02; C02F7/00; C02F9/14; F03B13/00; H02J7/32

  摘要

  本发明涉及一种节能污水处理装置,在污水的吸水管道(11)或/和出水管道(12)上连接一叶轮室(37),叶轮室(37)中的叶轮(38)与转动轴(31)的一端连接,转动轴(31)的另一端伸出叶轮室(37)并与一搅拌机构(3)连接,所述搅拌机构(3)对好氧池(4)中的污水进行搅拌。本发明利用污水管道中的水压转化为搅拌叶片的动力,因而可以对好氧池中的污水搅拌提供足够的氧气加快微生物的生长,因而可以有效利用污水水压,并且减少鼓风机的使用,一举多得。




  权利要求书

  1.一种节能污水处理装置的控制方法,包括以下步骤:

  步骤1、叶轮室(37)中的叶轮叶片(39)在污水 的冲刷下转动,转动的叶轮叶片(39)带动转动轴(31)一直转动,转动的转动轴(31)再带动固定板(33)也随之转动;

  步骤2、固定板(33)上的下滚动球体(34)与伸缩板(32)下方的上滚动球体(35)逐渐接触后,伸缩板(32)和上滚动球体(35)被抬起;由于伸缩板(32)抬起后,其上的搅拌叶片(39)也随之向前移动,并且此时,顶块(30)与所述伸缩板(32)之间的复位弹簧(36)被挤压;

  步骤3、当固定板(33)上的下滚动球体(34)与伸缩板(32)下方的上滚动球体(35)逐渐分离,伸缩板(32)失去了固定板(33)的推力,复位弹簧(36)弹性势能释放并将伸缩板32和搅拌叶片(39)推回原始位置并且使得上滚动球体(35)又位于下滚动球体(34)运动轨迹上,

  步骤4、重复步骤2和步骤3中的运动使得伸缩板(32)来回运动,并且也使得搅拌叶片(39)也来回运动,搅拌叶片39对好氧池进行持续搅拌提高污水的含氧量。

  说明书

  一种节能污水处理装置的控制方法

  技术领域

  本发明涉及污水净化设备,具体涉及一种节能污水处理装置的控制方法。

  背景技术

  河流,尤其是城中区的河流,通常河域面积小,河体自净能力差,大量居民生活污水和沿岸餐饮废水直接排入,特点是氮磷含量高、以有机污染物为主,污染物中其他重金属污染物、有毒制剂等含量较少。在温度较高时,内源性污染物释放大量的氮和磷,造成水体富营养化。底泥中的大量有机物好氧微生物分解时,以较快的速度将水中的溶解氧消耗殆尽,水中的厌氧和兼性微生物分解有机物产生大量的硫化氢和氨,使水体产生臭味。由于水中溶解氧含量低,水生植物、后生动物、鱼虾类及两栖动物较少,无良性的食物链,水体生态环境破坏,水体自净能力较小,河面景观较差。普遍的河流污水处理装置中,均需要将河流中的污水通过泵体使其运动起来,但是传统的工作模式中常常忽略了治理过程中污水动能的有效利用。

  此外,污水处理系统中通常会设置好氧池,使用鼓风机对好氧池提供氧气供好氧池中的微生物生长分解废水中的有机物。但是,鼓风机的使用会造成大量的电能使用。同时,水泵将各个池子之间的水进行转移,水泵也使用到大量的电能,并且产生的高水压没有得到任何再利用就被排放掉了,造成了能源的浪费。

  发明内容

  本发明的目的在于提供一种节能污水处理装置的控制方法,其解决的技术问题是现有好氧池中的鼓风机使用会造成大量的电能使用,同时,水泵将各个池子之间的水进行转移,水泵也使用到大量的电能,并且产生的高水压没有得到任何再利用就被排放掉了,造成了能源的浪费。

  一种节能污水处理装置的控制方法,包括以下步骤:

  步骤1、叶轮室(37)中的叶轮叶片(39)在污水的冲刷下转动,转动的叶轮叶片(39)带动转动轴(31)一直转动,转动的转动轴(31)再带动固定板(33)也随之转动;

  步骤2、固定板(33)上的下滚动球体(34)与伸缩板(32)下方的上滚动球体(35)逐渐接触后,伸缩板(32)和上滚动球体(35)被抬起;由于伸缩板(32)抬起后,其上的搅拌叶片(39)也随之向前移动,并且此时,顶块(30)与所述伸缩板(32)之间的复位弹簧(36)被挤压;

  步骤3、当固定板(33)上的下滚动球体(34)与伸缩板(32)下方的上滚动球体(35)逐渐分离,伸缩板(32)失去了固定板(33)的推力,复位弹簧(36)弹性势能释放并将伸缩板32和搅拌叶片(39)推回原始位置并且使得上滚动球体(35)又位于下滚动球体(34)运动轨迹上,

  步骤4、重复步骤2和步骤3中的运动使得伸缩板(32)来回运动,并且也使得搅拌叶片39也来回运动,搅拌叶片39对好氧池进行搅拌提高污水的含氧量。

  一种节能污水处理装置,其特征在于:在污水的吸水管道(11)或/和出水管道(12)上连接一叶轮室(37),叶轮室(37)中的叶轮(38)与转动轴(31)的一端连接,转动轴(31)的另一端伸出叶轮室(37)并与一搅拌机构(3)连接,所述搅拌机构(3)对好氧池(4)中的污水进行搅拌。

  优选地,所述搅拌机构(3)包括伸缩板(32)、固定板(33)、顶块(30)、复位弹簧(36)以及搅拌叶片(39);所述固定板(33)固定在转动轴(31)上并随着所述转动轴(31)转动而转动,所述伸缩板(32)安装在所述转动轴(31)并且能够沿着所述转动轴(31)的轴向移动;所述固定板(33)上表面设有两个下滚动球体(34),两个下滚动球体(34)的一部分分别位于所述固定板(33)任意一直径两端的安装限位槽内,所述伸缩板(32)下表面设有两个上滚动球体(35),两个上滚动球体(35)的一部分位于所述伸缩板(32)任意一直径两端的安装限位槽内,所述固定板(33)转动的过程中通过下滚动球体(34)顶起所述伸缩板(32)的上滚动球体(35)使得所述伸缩板(32)远离所述固定板(33);所述搅拌叶片(39)一端固定在所述伸缩板(32)上,所述搅拌叶片(39)另一端位于所述好氧池(4)中。

  优选地,在所述转动轴(31)的另一端还固定一顶块(30)和复位弹簧(36),所述复位弹簧(36)夹持在顶块(30)与所述伸缩板(32)之间;当上滚动球体(35)与下滚动球体(34)接触并使得所述伸缩板(32)远离所述固定板(33)时,所述复位弹簧(36)被挤压,当上滚动球体(35)与下滚动球体(34)分离时,所述复位弹簧(36)将所述伸缩板(32)推回原位。

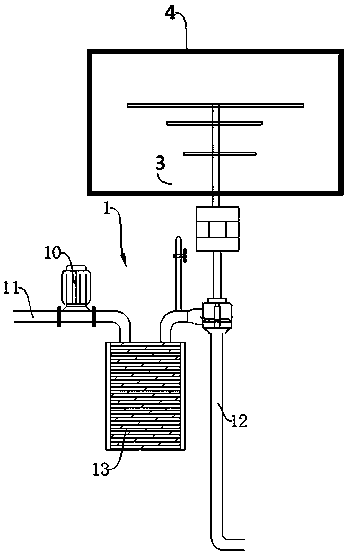

  一种污水处理系统,包括过滤箱(13),所述过滤箱(13)设有吸水管道(11)和出水管道(12),吸水管道(11)上设有吸水泵(10),所述出水管道(12)上设有所述节能污水处理装置。

  优选地,所述过滤箱(13)包括呈抽屉状的箱本体,其内过滤胆可抽出,进行定期清理或更换。

  本发明技术方案还可以为:

  一种节能污水处理装置,其包括:

  -污水处理器;

  -发电装置,其与所述污水处理器相连接;

  所述污水处理器利用其工作过程中产生的水压驱动装设于水流通道中的叶轮旋转,所述叶轮与所述发电装置的发电机输入端轴连接,进而带动所述发电机输入端旋转,所述发电装置进行自发电。

  优选地,上述的一种节能污水处理装置,其中所述污水处理器包括:

  -吸水泵;

  -叶轮室,其与所述吸水泵由吸水管道相连通,所述叶轮轴连接于所述叶轮室内,该轴并向外延伸与外置的所述发电装置的发电机输入端相连接;

  -出水管道,其与所述叶轮室相连通。

  优选地,上述的一种节能污水处理装置,其中所述污水处理器还包括设置于所述吸水泵与所述叶轮室之间的过滤箱。

  优选地,上述的一种节能污水处理装置,其中所述出水管道与一增压泵相连通,所述增压泵的排水端由排水管道连通曝气室,所述曝气室内设有多层相互间隔的网孔板,所述曝气室的出水端连通至少一只曝气管,所述曝气管的出水端头连接设置曝气头;所述出水管道上还连通设置有进气管,所述进气管上设有流量比例阀。

  优选地,上述的一种节能污水处理装置,其中所述网孔板的孔径大小沿水流流动方向逐层变小。

  优选地,上述的一种节能污水处理装置,其中所述排水管道呈“S”型,并沿水流流动方向,所述排水管道的管径逐渐减小。

  优选地,上述的一种节能污水处理装置,其中所述发电装置的发电机的输出端与与一调节器的输入端相连,所述调节器的输出端与一蓄电池和/或一控制器总成相连,所述蓄电池和/或所述控制器总成与河流廊灯相连。

  优选地,上述的一种节能污水处理装置,其中所述叶轮的传动轴与所述发电机输入端传动连接处设有大、小齿轮增速传动件,所述大齿轮与所述叶轮的传动轴相连接,所述小齿轮与所述发电机的输出端相连接,大、小齿轮相互啮合。

  优选地,上述的一种节能污水处理装置,其中所述调节器包括单片机,所述单片机与所述蓄电池之间还串接有整流滤波稳压电路。

  一种节能污水处理装置,其特征在于:在污水的吸水管道(11)或/和出水管道(12)上连接一叶轮室(37),叶轮室(37)中的叶轮(38)与转动轴(31)的一端连接,转动轴(31)的另一端伸出叶轮室(37)并与一搅拌机构(3)连接,所述搅拌机构(3)对好氧池(4)中的污水进行搅拌。

  优选地,所述搅拌机构(3)包括伸缩板(32)、固定板(33)、顶块(30)、复位弹簧(36)以及搅拌叶片(39);所述固定板(33)固定在转动轴(31)上并随着所述转动轴(31)转动而转动,所述伸缩板(32)安装在所述转动轴(31)并且能够沿着所述转动轴(31)的轴向移动;所述固定板(33)上表面设有两个下滚动球体(34),两个下滚动球体(34)位于所述固定板(33)任意一直径的两端,所述伸缩板(32)下表面设有两个上滚动球体(35),两个上滚动球体(35)位于所述伸缩板(32)任意一直径的两端,所述固定板(33)转动的过程中通过下滚动球体(34)顶起所述伸缩板(32)的上滚动球体(35)使得所述伸缩板(32)远离所述固定板(33);所述搅拌叶片(39)一端固定在所述伸缩板(32)上,所述搅拌叶片(39)另一端位于所述好氧池(4)中。

  优选地,在所述转动轴(31)的另一端还固定一顶块(30)和复位弹簧(36),所述复位弹簧(36)夹持在顶块(30)与所述伸缩板(32)之间;当上滚动球体(35)与下滚动球体(34)接触并使得所述伸缩板(32)远离所述固定板(33)时,所述复位弹簧(36)被挤压,当上滚动球体(35)与下滚动球体(34)分离时,所述复位弹簧(36)将所述伸缩板(32)推回原位。

  一种污水处理系统,包括过滤箱(13),所述过滤箱(13)设有吸水管道(11)和出水管道(12),吸水管道(11)上设有吸水泵(10),所述出水管道(12)上设有权利要求1-3中任何一项所述节能污水处理装置。

  优选地,所述过滤箱(13)包括呈抽屉状的箱本体,其内过滤胆可抽出,进行定期清理或更换。

  本发明节能污水处理装置带来的有益效果是:

  (1)本发明利用污水管道中的水压转化为搅拌叶片的动力,因而可以对好氧池中的污水搅拌提供足够的氧气加快微生物的生长,因而可以有效利用污水水压,并且减少鼓风机的使用,一举多得。

  (2)本技术方案污水处理器在污水处理过程中,高压水流驱动装设于水流通道中的叶轮旋转,叶轮与发电装置的发电机输入端轴连接,进而带动发电机输入端旋转,发电装置进行自发电,可以供外界使用,比如河流廊灯的照明使用。
