申请日2017.12.27
公开(公告)日2018.06.08
IPC分类号C02F9/04
摘要
本发明公开了一种基于工业污水再利用的工业废水快速处理装置，其结构包括：底座、过滤水箱、流量控制器、传输管、出水槽、第二处理箱体、控制器、第一处理机箱、进水管，底座左侧上方设有第二处理箱体，与第二处理箱体底端焊接，第二处理箱体右侧设有传输管，与传输管锁接，传输管安装于第一处理机箱左侧，与第一处理机箱锁接，第一处理机箱为长方体，底端焊接有底座，前侧左端设有流量控制器，与流量控制器扣接，使设备使用时，通过设备设有的流量控制调节机构，可以达到避免当管道水量过低设备也会流向下一处理设备继续工作，容易导致设备空转，对设备造成损伤，合理控制设备的衔接，使用更加的安全，且足够保护设备的寿命。
权利要求书

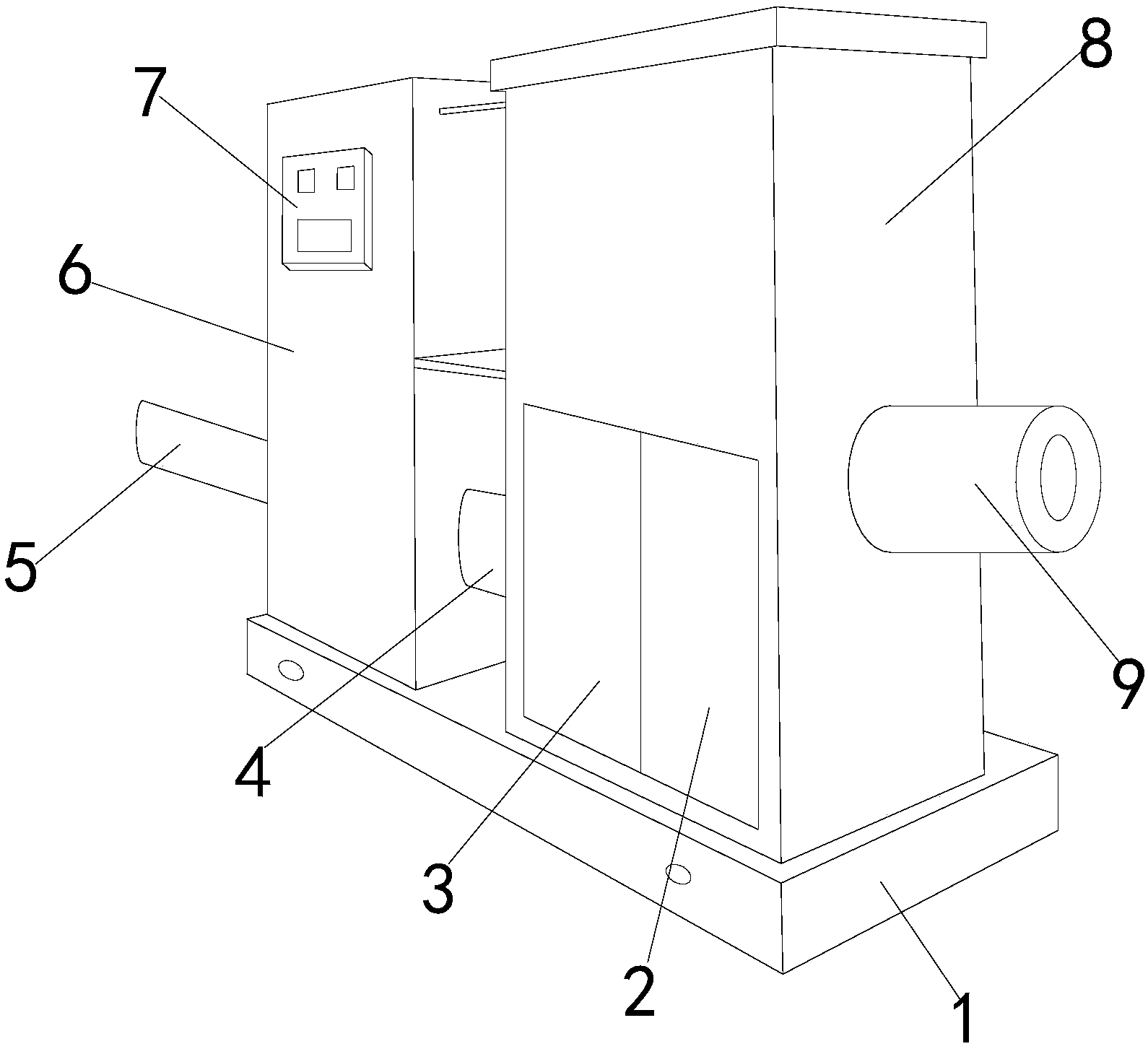

1.一种基于工业污水再利用的工业废水快速处理装置，其结构包括：底座(1)、过滤水箱(2)、流量控制器(3)、传输管(4)、出水槽(5)、第二处理箱体(6)、控制器(7)、第一处理机箱(8)、进水管(9)，所述底座(1)左侧上方设有第二处理箱体(6)，与第二处理箱体(6)底端焊接，所述第二处理箱体(6)右侧设有传输管(4)，与传输管(4)锁接，所述传输管(4)安装于第一处理机箱(8)左侧，与第一处理机箱(8)锁接，其特征在于：
所述第一处理机箱(8)为长方体，底端焊接有底座(1)，前侧左端设有流量控制器(3)，与流量控制器(3)扣接，所述流量控制器(3)右侧设有过滤水箱(2)，与过滤水箱(2)锁接，所述第一处理机箱(8)右侧面中上部设有进水管(9)，与进水管(9)焊接，所述第二处理箱体(6)左端贯穿连接有出水槽(5)，与出水槽(5)套接，所述第二处理箱体(6)前侧上方设有控制器(7)，与控制器(7)扣接;
所述流量控制器(3)包括，挡水板(301)、接头块(302)、第一拉绳(303)、第一滚轮组(304)、第二滚轮组(305)、第二拉绳(306)、顶板(307)、支撑架(308)、水位槽(309)、顶杆(310)、流量测试槽(311)、水位进水管(312)、进水孔(313)、浮块(314)、第三滚轮组(315)、固定磁块(316)、通水槽(317)、弹簧(318)、连接块(319)、小铁块(320)、绝缘木隔板(321)、滑槽(322)、通孔(323)、杠杆板(324)、杠杆连接块(325)、三角平衡底座(326)、通气孔(327)、加重固定块(328)，所述挡水板(301)为长方体，安装于通水槽(317)左侧，与通水槽(317)过渡配合，所述挡水板(301)顶端设有接头块(302)，与接头块(302)焊接，所述接头块(302)上方设有第一拉绳(303)，与第一拉绳(303)扣接，所述第一拉绳(303)沿着上方第一滚轮组(304)与连接块(319)扣接，所述第一拉绳(303)与第一滚轮组(304)间隙配合，所述第一滚轮组(304)上方设有顶板(307)，与顶板(307)焊接，所述通水槽(317)左上方设有滑槽(322)，所述连接块(319)位于弹簧(318)右侧，与弹簧(318)扣接，所述连接块(319)右侧设有小铁块(320)，与小铁块(320)焊接，所述小铁块(320)右侧设有绝缘木隔板(321)，与绝缘木隔板(321)间隙配合，所述绝缘木隔板(321)贯穿于滑槽(322)中部，与滑槽(322)套接，所述绝缘木隔板(321)中上侧设有通孔(323)，所述绝缘木隔板(321)右侧设有固定磁块(316)，与固定磁块(316)间隙配合，所述绝缘木隔板(321)上方扣接有第二拉绳(306)一端，另外一端绕着第二滚轮组(305)、第三滚轮组(315)与杠杆连接块(325)扣接，所述第三滚轮组(315)设于第二滚轮组(305)右下方，右上方设有杠杆连接块(325)，所述杠杆连接块(325)安装于杠杆板(324)左端下侧面，与杠杆板(324)焊接，所述杠杆板(324)中下方设有三角平衡底座(326)，与三角平衡底座(326)锁接，所述杠杆板(324)右侧设有加重固定块(328)，与加重固定块(328)扣接，所述三角平衡底座(326)安装于水位槽(309)左上方，与水位槽(309)焊接，所述水位槽(309)上方设有通气孔(327)，与通气孔(327)间隙配合，所述水位槽(309)底部设有浮块(314)，与浮块(314)间隙配合，所述浮块(314)上方垂直设有顶杆(310)，与顶杆(310)扣接，所述水位槽(309)位于流量测试槽(311)左侧，与流量测试槽(311)焊接，所述流量测试槽(311)底部设有水位进水管(312)，与水位进水管(312)过渡配合，顶部设有支撑架(308)，与支撑架(308)焊接，所述所述支撑架(308)安装于顶板(307)下方，与顶板(307)焊接，所述水位槽(309)右下方设有进水孔(313)，与进水孔(313)过渡配合，所述水位进水管(312)下方设有通水槽(317)，与通水槽(317)扣接。
2.根据权利要求1所述的一种基于工业污水再利用的工业废水快速处理装置，其特征在于：所述进水管(9)为圆柱体。
3.根据权利要求1所述的一种基于工业污水再利用的工业废水快速处理装置，其特征在于：所述底座(1)为长方体。
4.根据权利要求1所述的一种基于工业污水再利用的工业废水快速处理装置，其特征在于：所述出水槽(5)右侧设有第二处理箱体(6)。
5.根据权利要求1所述的一种基于工业污水再利用的工业废水快速处理装置，其特征在于：所述第二处理箱体(6)为长方体。
说明书
一种基于工业污水再利用的工业废水快速处理装置
技术领域
本发明是一种基于工业污水再利用的工业废水快速处理装置，属于工业污水快速处理设备领域。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物，膜生物流化床工艺用于工业废水深度处理，能在原有废水达标排放的基础上，经过生物流化床和陶瓷膜分离系统，进一步降低浊度等指标，一方面可直接回用，另一方面也可作为RO脱盐处理的预处理工艺，替代原有砂滤、保安过滤、超滤等冗长过滤流程，同时有机物含量的降低大大提高RO膜使用寿命，降低回用水处理成本。
现有技术内部设备工作时，当管道水量过低设备也会流向下一处理设备继续工作，容易导致设备空转，对设备造成损伤。
发明内容
针对现有技术存在的不足，本发明目的是提供一种基于工业污水再利用的工业废水快速处理装置，以解决有技术内部设备工作时，当管道水量过低设备也会流向下一处理设备继续工作，容易导致设备空转，对设备造成损伤的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种基于工业污水再利用的工业废水快速处理装置，其结构包括：底座、过滤水箱、流量控制器、传输管、出水槽、第二处理箱体、控制器、第一处理机箱、进水管，所述底座左侧上方设有第二处理箱体，与第二处理箱体底端焊接，所述第二处理箱体右侧设有传输管，与传输管锁接，所述传输管安装于第一处理机箱左侧，与第一处理机箱锁接，所述第一处理机箱为长方体，底端焊接有底座，前侧左端设有流量控制器，与流量控制器扣接，所述流量控制器右侧设有过滤水箱，与过滤水箱锁接，所述第一处理机箱右侧面中上部设有进水管，与进水管焊接，所述第二处理箱体左端贯穿连接有出水槽，与出水槽套接，所述第二处理箱体前侧上方设有控制器，与控制器扣接，所述流量控制器包括，挡水板、接头块、第一拉绳、第一滚轮组、第二滚轮组、第二拉绳、顶板、支撑架、水位槽、顶杆、流量测试槽、水位进水管、进水孔、浮块、第三滚轮组、固定磁块、通水槽、弹簧、连接块、小铁块、绝缘木隔板、滑槽、通孔、杠杆板、杠杆连接块、三角平衡底座、通气孔、加重固定块，所述挡水板为长方体，安装于通水槽左侧，与通水槽过渡配合，所述挡水板顶端设有接头块，与接头块焊接，所述接头块上方设有第一拉绳，与第一拉绳扣接，所述第一拉绳沿着上方第一滚轮组与连接块扣接，所述第一拉绳与第一滚轮组间隙配合，所述第一滚轮组上方设有顶板，与顶板焊接，所述通水槽左上方设有滑槽，所述连接块位于弹簧右侧，与弹簧扣接，所述连接块右侧设有小铁块，与小铁块焊接，所述小铁块右侧设有绝缘木隔板，与绝缘木隔板间隙配合，所述绝缘木隔板贯穿于滑槽中部，与滑槽套接，所述绝缘木隔板中上侧设有通孔，所述绝缘木隔板右侧设有固定磁块，与固定磁块间隙配合，所述绝缘木隔板上方扣接有第二拉绳一端，另外一端绕着第二滚轮组、第三滚轮组与杠杆连接块扣接，所述第三滚轮组设于第二滚轮组右下方，右上方设有杠杆连接块，所述杠杆连接块安装于杠杆板左端下侧面，与杠杆板焊接，所述杠杆板中下方设有三角平衡底座，与三角平衡底座锁接，所述杠杆板右侧设有加重固定块，与加重固定块扣接，所述三角平衡底座安装于水位槽左上方，与水位槽焊接，所述水位槽上方设有通气孔，与通气孔间隙配合，所述水位槽底部设有浮块，与浮块间隙配合，所述浮块上方垂直设有顶杆，与顶杆扣接，所述水位槽位于流量测试槽左侧，与流量测试槽焊接，所述流量测试槽底部设有水位进水管，与水位进水管过渡配合，顶部设有支撑架，与支撑架焊接，所述所述支撑架安装于顶板下方，与顶板焊接，所述水位槽右下方设有进水孔，与进水孔过渡配合，所述水位进水管下方设有通水槽，与通水槽扣接。
进一步地，所述进水管为圆柱体。
进一步地，所述底座为长方体。
进一步地，所述出水槽右侧设有第二处理箱体。
进一步地，所述第二处理箱体为长方体。
有益效果
本发明一种基于工业污水再利用的工业废水快速处理装置进行工作时，通过安装好底座，接通进水管与外部工业污水，由进水管流入第一处理机箱，通过控制器控制设备进行水处理工作，废水流进过滤水箱进行初次过滤处理，处理完毕的水流入通水槽，当通水槽达到一定流量时，水通过水位进水管流入流量测试槽，逐渐随着水位的升高，水从进水孔流入水位槽，内外水位保持同一高度，在水位上升的作用下，浮块利用自身特性沿着水位槽向上浮起，进而带动顶杆向上运动，当顶杆通过通气孔时，顶杆顶起杠杆板右端加重固定块，在三角平衡底座支撑下，由于杠杆作用杠杆板左侧向下倾斜位移，进而使杠杆连接块下方第二拉绳沿着第三滚轮组、第二滚轮组向下位移，进而在重力作用下，绝缘木隔板向下位移，进而带动通孔下位移，在固定磁块吸力作用下，小铁块沿着滑槽向通孔右移，进而带动连接块右移，使左端连接的弹簧得到拉伸，连接块拉动第一拉绳沿着第一滚轮组拉起接头块，进而带动挡水板上升，进而通水槽水可从左端流出通过传输管流入第二处理箱体进行最终的净化等化学步骤快速处理，最终由出水槽流出，最终进行二次回收再利用，使设备使用时，通过设备设有的流量控制调节机构，可以达到避免当管道水量过低设备也会流向下一处理设备继续工作，容易导致设备空转，对设备造成损伤，合理控制设备的衔接，使用更加的安全，且足够保护设备的寿命。
