申请日2017.12.26
公开(公告)日2018.10.23
IPC分类号B01F13/10; B01F7/18; B01F5/06; C02F11/14
摘要
本实用新型公开了一种污泥管道混合器，包括螺旋片固定管，所述螺旋片固定管安装在管道的内部，所述螺旋片固定管内部设置有螺旋片，本新型通过在该污泥管道混合器的右安装基座的左侧的管道上壁处增加了一个搅拌装置，使得该污泥管道混合器在通过螺旋片把污泥混合之后，能够经过搅拌装置再次混合，使得污泥混合的更加充分，有利于污泥的凝固，并且该搅拌装置安装在螺旋片的后侧，也会使得该搅拌装置不会影响到螺旋片对污泥的混合，而安装该搅拌装置是通过管道上预留的安装槽，且在该搅拌装置上的管道以及螺旋片固定管是由两侧的左安装片和右安装片进行安装，这样就会极大的方便对搅拌装置进行清理，保证下次的正常使用。
权利要求书

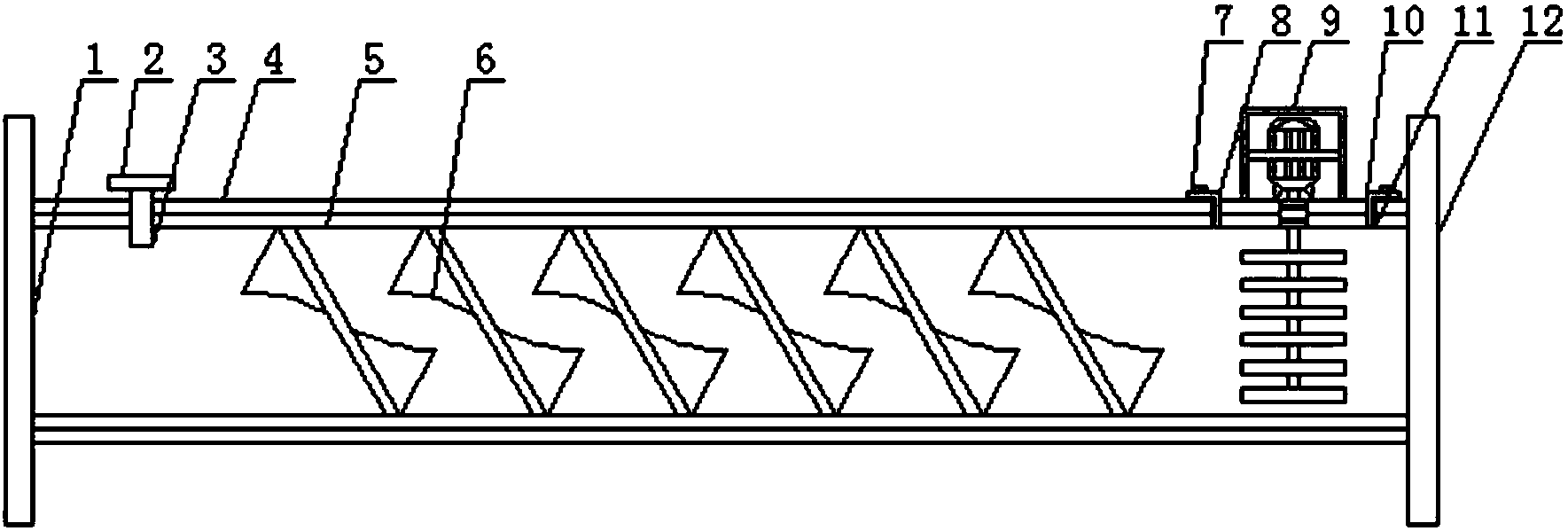

1.一种污泥管道混合器，包括螺旋片固定管(5)，其特征在于：所述螺旋片固定管(5)安装在管道(4)的内部，所述螺旋片固定管(5)内部设置有螺旋片(6)，所述螺旋片(6)外壁设置在螺旋片固定管(5)的内壁上，所述管道(4)和螺旋片固定管(5)最左端设置有左安装基座(1)，所述管道(4)和螺旋片固定管(5)最右端设置有右安装基座(12)，所述管道(4)左上侧外壁上设置有输药管(3)，所述输药管(3)下端贯穿管道(4)和螺旋片固定管(5)设置在螺旋片固定管(5)的内部，所述输药管(3)最上端设置有投药口(2)，所述投药口(2)设置在管道(4)的外壁上方，所述管道(4)右侧外壁上端设置有搅拌装置(9)，所述搅拌装置(9)下侧的管道(4)和螺旋片固定管(5)内部设置有安装槽(11)，所述搅拌装置(9)左端设置有左安装片(8)，所述搅拌装置(9)最右端设置有右安装片(10)，所述左安装片(8)上设置有穿过管道(4)和螺旋片固定管(5)的安装螺母(7)。
2.根据权利要求1所述的一种污泥管道混合器，其特征在于：所述搅拌装置(9)上设置有固定板(99)，所述固定板(99)上端设置有保护罩(94)，所述保护罩(94)内部设置有电机(96)，所述电机(96)外壁上设置有固定架(95)，所述固定架(95)两端设置在保护罩(94)的两侧内壁上，所述固定板(99)内部设置有通过槽(91)，所述通过槽(91)内部设置有轴承(92)，所述轴承(92)上下两侧的通过槽(91)内部设置有密封片(97)，所述电机(96)下端设置有传动杆(93)，所述传动杆(93)下端穿过通过槽(91)内部的轴承(92)和密封片(97)设置在螺旋片固定管(5)的内部，所述螺旋片固定管(5)内部的传动杆(93)上设置有横向的搅拌杆(98)，所述电机(96)通过外部电源电性连接。
3.根据权利要求1所述的一种污泥管道混合器，其特征在于：所述左安装基座(1)和右安装基座(12)均通过焊接方式分别固定在管道(4)和螺旋片固定管(5)的两端外壁上。
4.根据权利要求1所述的一种污泥管道混合器，其特征在于：所述左安装片(8)和右安装片(10)上均设置有安装螺母(7)，所述搅拌装置(9)通过安装螺母(7)固定在管道(4)上。
5.根据权利要求2所述的一种污泥 管道混合器，其特征在于：所述固定板(99)的厚度大于螺旋片固定管(5)的厚度。
6.根据权利要求2所述的一种污泥管道混合器，其特征在于：所述密封片(97)共设置有两个，且两个密封片(97)分别固定在通过槽(91)内部的上下两端。
说明书
一种污泥管道混合器
技术领域
本实用新型属于混合器相关技术领域，具体涉及一种污泥管道混合器。
背景技术
管道混合器也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是处理水域各种药剂实现瞬间混合的理想设备，具有快速高效混合、结构简单，节约能耗、体积小巧等特点，在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用，使加入的药剂迅速、均匀地扩散到整个水体中，达到瞬间混合的目的，混合效率高达90～95%，可节省药剂用量约 20～30%，对提高水处理效果，节约能源具有重大意义。
现有的污泥管道混合器技术存在以下问题：现有的污泥管道混合器在进行污泥混合的时候混合的方式都比较单一，都是通过螺旋片进行污泥混合，这样会极大的限制了污泥的混合速度，也会使得污泥混合的不够充分。
实用新型内容
本实用新型的目的在于提供一种污泥管道混合器，以解决上述背景技术中提出的混合方式比较单一而导致污泥混合效率不高以及混合不充分的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污泥管道混合器，包括螺旋片固定管，所述螺旋片固定管安装在管道的内部，所述螺旋片固定管内部设置有螺旋片，所述螺旋片外壁设置在螺旋片固定管的内壁上，所述管道和螺旋片固定管最左端设置有左安装基座，所述管道和螺旋片固定管最右端设置有右安装基座，所述管道左上侧外壁上设置有输药管，所述输药管下端贯穿管道和螺旋片固定管设置在螺旋片固定管的内部，所述输药管最上端设置有投药口，所述投药口设置在管道的外壁上方，所述管道右侧外壁上端设置有搅拌装置，所述搅拌装置下侧的管道和螺旋片固定管内部设置有安装槽，所述搅拌装置左端设置有左安装片，所述搅拌装置最右端设置有右安装片，所述左安装片上设置有穿过管道和螺旋片固定管的安装螺母。
优选的，所述搅拌装置上设置有固定板，所述固定板上端设置有保护罩，所述保护罩内部设置有电机，所述电机外壁上设置有固定架，所述固定架两端设置在保护罩的两侧内壁上，所述固定板内部设置有通过槽，所述通过槽内部设置有轴承，所述轴承上下两侧的通过槽内部设置有密封片，所述电机下端设置有传动杆，所述传动杆下端穿过通过槽内部的轴承和密封片设置在螺旋片固定管的内部，所述螺旋片固定管内部的传动杆上设置有横向的搅拌杆，所述电机通过外部电源电性连接。
优选的，所述左安装基座和右安装基座均通过焊接方式分别固定在管道和螺旋片固定管的两端外壁上。
优选的，所述左安装片和右安装片上均设置有安装螺母，所述搅拌装置通过安装螺母固定在管道上。
优选的，所述固定板的厚度大于螺旋片固定管的厚度。
优选的，所述密封片共设置有两个，且两个密封片分别固定在通过槽内部的上下两端。
与现有的技术相比，本实用新型的有益效果是：
1、本实用新型通过在该污泥管道混合器的右安装基座的左侧的管道上壁处增加了一个搅拌装置，使得该污泥管道混合器在通过螺旋片把污泥混合之后，能够经过搅拌装置再次混合，使得污泥混合的更加充分，有利于污泥的凝固，并且该搅拌装置安装在螺旋片的后侧，也会使得该搅拌装置不会影响到螺旋片对污泥的混合，该搅拌装置是由通过槽、轴承、传动杆、保护罩、固定架、电机、密封片和搅拌杆组成，其中保护罩安装在管道的外壁上且保护罩内部设置有电机，而电机通过固定架固定安装在保护罩的内部，而在电机正下方的管道以及管道内部的螺旋片固定管上设置有贯穿两者的通过槽，而传动杆连接电机且传动杆下端通过槽插入到管道的内部的下壁上方，而在管道内部的传动杆上设置有规则排列的横向的搅拌杆，而在通过槽内部中间设置有轴承，在轴承上下侧的通过槽内部设置有密封片，且传动杆穿过轴承以及密封片，而轴承使得传动杆转动的更加稳定，密封片能够有效的对通过槽进行密封，使得管道内部的污泥不会从通过槽内流出，而安装该搅拌装置是通过管道上预留的安装槽，且在该搅拌装置上的管道以及螺旋片固定管是由两侧的左安装片和右安装片进行安装，当需要安装该搅拌装置时，只需要把搅拌装置放入到安装槽内，这时左安装片和右安装片会把搅拌装置固定在管道上，然后就可以通过安装螺母把搅拌装置固定牢固，这样能够极大的方便该搅拌装置的拆装及维修，使其使用更加简单方便，当污泥在通过螺旋片进行搅拌混合之后，会通过搅拌装置设置在管道内部的搅拌杆，而搅拌杆会通过旋转使得已经通过螺旋片混合的污泥进行二次混合，使得污泥混合的更加均匀充分，这样就能保证污泥在进行挤压凝固时会更加快速的凝固，使其使用效率大大增加，而可以拆装的搅拌装置也会极大的方便对其进行清理，保证下次的正常使用。
