申请日2017.12.26
公开(公告)日2019.01.08
IPC分类号B01F7/16; B01F15/02; B01F15/00; B08B9/093
摘要
本实用新型公开了一种用于污水处理的组合式加药装置，包括支架、搅拌机构、溶药桶、储药桶以及从储药桶中提取药剂的计量泵，所述溶药桶设置在支架上，所述搅拌机构设置于溶药桶上，所述储药桶至少为两个，每个储药桶上均设有一个计量泵，每个储药桶分别通过设置有控制阀的管道与溶药桶连接，还包括清洗装置，该清洗装置包括支撑座、环状水管、进水管以及水泵，所述支撑座固定在溶药桶的内壁面上，所述环状水管固定在支撑座上，环状水管上设有若干个喷水孔，所述进水管的一端与环状水管连接，进水管的另一端伸出到溶药桶外部与水泵连接，溶药桶的下部设有排水管。本实用新型可对不同类型的药物进行混合及存储。
权利要求书
1.用于污水处理的组合式加药装置，包括支架、搅拌机构、溶药桶、储药桶以及从储药桶中提取药剂的计量泵，所述溶药桶设置在支架上，所述搅拌机构设置于溶药桶上，其特征在于，所述储药桶至少为两个，每个储药桶上均设有一个计量泵，每个储药桶分别通过设置有控制阀的管道与溶药桶连接，还包括清洗装置，该清洗装置包括支撑座、环状水管、进水管以及水泵，所述支撑座固定在溶药桶的内壁面上，所述环状水管固定在支撑座上，环状水管上设有若干个喷水孔，所述进水管的一端与环状水管连接，进水管的另一端伸出到溶药桶外部与水泵连接，溶药桶的下部设有排水管。
2.根据权利要求1所述的用于污水处理的组合式加药装置，其特征在于：所述喷水孔的轴向与环状水管的径向之间形成大于O度的夹角。
3.根据权利要求1或2所述的用于污水处理的组合式加药装置，其特征在于：所述喷水孔呈椭圆状。
说明书
用于污水 处理的组合式加药装置
技术领域
本实用新型涉及水处理技术领域，特别涉及一种用于水处理的用于污水处理的组合式加药装置。
背景技术
在水处理系统中需要定时定量的投放处理药剂，目前所使用的加药装置存在占地面积大，自动化程度低，操作复杂等缺陷;同时，由于设备采用硬质管线连接，作为固定设备使用，很难搬运移动，灵活性差。
现有技术中公开了一种用于污水处理的组合式加药装置，包括底座、爬梯、溶药桶、储药桶和计量泵，所述爬梯设在底座上，所述溶药桶设在所述爬梯的一侧上部，所述溶药桶的外侧设有倾斜端;所述储药桶和计量泵分别设在活动座上，所述储药桶的顶部通过伸缩管连接所述溶药桶的倾斜端，所述储药桶位于溶药桶的下方;所述底座上设有滑道，所述活动座上设有滚轮，所述滚轮适配地设在所述滑道内。上述加药装置根据所需药剂浓度，在溶药桶内配制，经搅拌器搅拌均匀后投入储药桶，用计量泵向投药点或指定的系统中输送所配制的溶液，并可以实现全自动化控制。
然而，上述加药装置中，溶药桶和储药桶是一对一的关系，即，只能向溶药桶中添加一种类型的水处理用的药物，但是，对于不同类型的污水而言，需要不同类型的药物进行处理，因此，现有的用于污水处理的组合式加药装置还无法完全满足用户的需求。
发明内容
本实用新型的目的在于提供一种用于污水处理的组合式加药装置，本实用新型可对不同类型的药物进行混合及存储。
解决上述技术问题的技术方案如下：

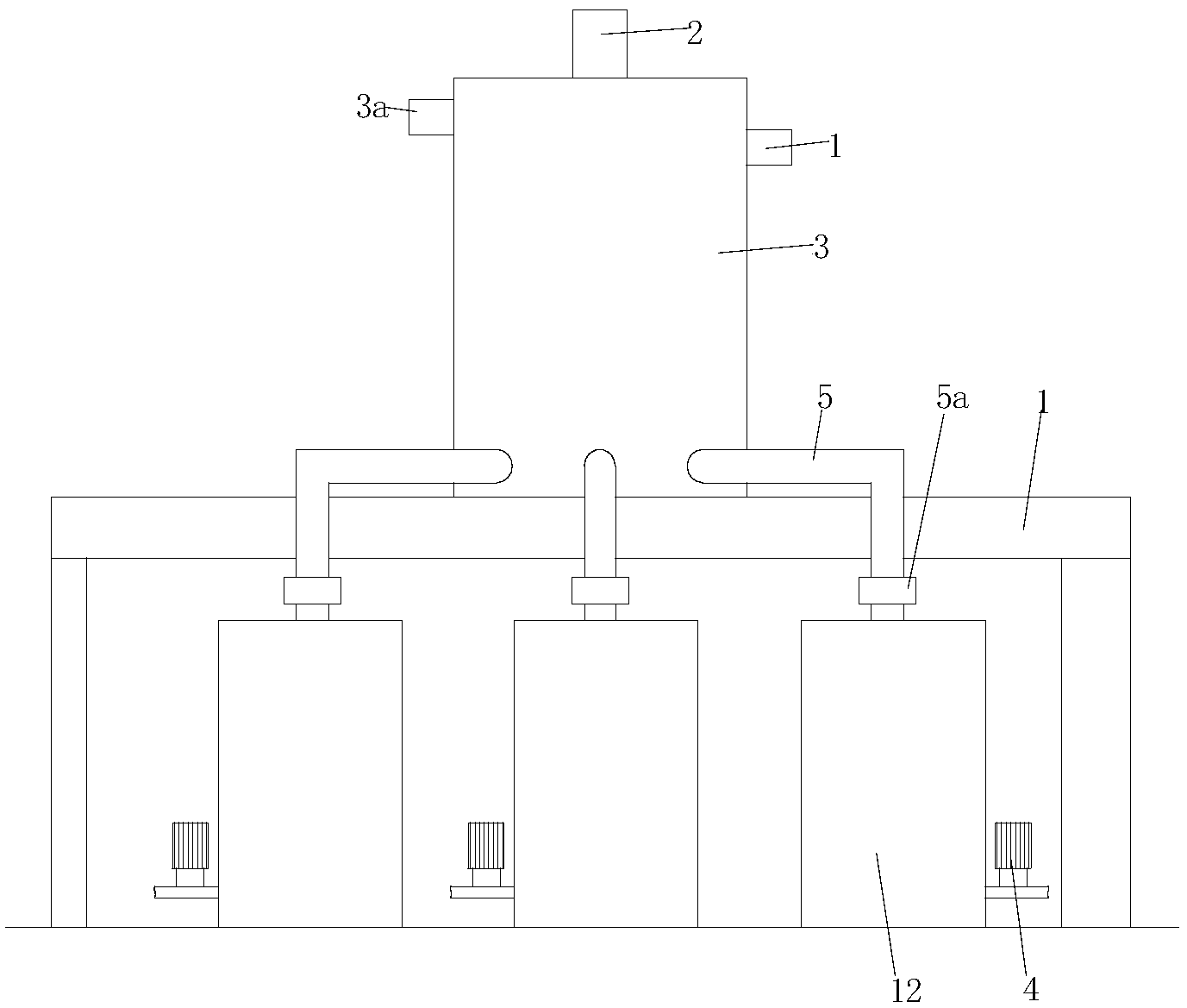

用于污水处理的组合式加药装置，包括支架、搅拌机构、溶药桶、储药桶以及从储药桶中提取药剂的计量泵，所述溶药桶设置在支架上，所述搅拌机构设置于溶药桶上，所述储药桶至少为两个，每个储药桶上均设有一个计量泵，每个储药桶分别通过设置有控制阀的管道与溶药桶连接，还包括清洗装置，该清洗装置包括支撑座、环状水管、进水管以及水泵，所述支撑座固定在溶药桶的内壁面上，所述环状水管固定在支撑座上，环状水管上设有若干个喷水孔，所述进水管的一端与环状水管连接，进水管的另一端伸出到溶药桶外部与水泵连接，溶药桶的下部设有排水管。
所述喷水孔的轴向与环状水管的径向之间形成大于O度的夹角。
所述喷水孔呈椭圆状。
加药装置根据所需药剂浓度，在溶药桶内配制，经搅拌机构搅拌均匀后投入储药桶，用计量泵向投药点或指定的系统中输送所配制的溶液。对于不同类型的药物，例如，药物在溶药桶内搅拌并排入到对应的储药桶中后，开启水泵，水泵将清洗液抽入到进水管中，然后进入到环状水管中，通过环状水管的喷水孔喷出，对溶药桶的内壁面进行冲洗，冲洗后形成的液体通过排水管排出。然后再加入形成B药物的药剂，再经搅拌机构搅拌均匀后排入到对应于B药物的储药桶中，这样，需要在各种药物之间进行切换时，只需清洗溶药桶即可，因此，通过一只溶药桶以及多只储药桶实现了不同种类药物的搅拌与存储。
