申请日1991.07.03
公开(公告)日1992.02.12
IPC分类号E03F5/042
摘要
一种适用于公共设施和民用住房排水系统的污水防冒器，由上体1和下体4组成，由于该防冒器内有一个浮球体3，当下水道的污水流入该装置后，浮球体便会将出水孔眼堵死，这样污水就不会流入到室内，起到防冒作用，平时排水时，污水又可通过下体下面的放水孔5流入到下水道中去。使用时，只要把防冒器装在下水道的入口处，便可起到防御污水外冒的作用。该防冒器结构简单，易于制做、安装和维修、且成本甚低，宜于广泛采用。
権利要求書
1、一种适用于公共设施和民用住房排水系统的污水防冒器，由上体1和通过丝扣联结在一起的下体4组成，其特征在于上、下体为圆柱形，在其上体外部位有一个丁腈橡胶“O”形密封圈2，并在顶部位开有一个上出水口8、下体有一个呈“十”字形网格6和四个长圆弧形放水孔5，在网格上面按放着一个浮球3。
2、根据权利要求1所述的污水防冒器，其特征在于上体、下体的材质均为聚四氯乙烯塑料制做，浮球为空芯丁腈橡胶制成。
3、根据权利要求1所述的污水防冒器，其特征在于：上、下体部位的污水孔7、上出水孔8的直径：1-3厘米，浮球体的直径：2-4厘米。
说明书
本实用新型涉及一种用于公共设施和民用住房排水系统的污水防冒器。
地漏是各种房屋排水系统中一种常用装置。通常使用的各种地漏只起防异味和排污水的作用，不起防冒作用。生活中，尤其是居住在楼房一楼层的居民，经常因下水道堵塞，造成室内污染。
本实用新型的目的是提供一种下水道污水防冒器装置。利用它可以有效地封堵因下水道堵塞而 串入室内的污水。同时，此种污水防冒器结构简单、安装、维修方便 能畅通地排放污水。

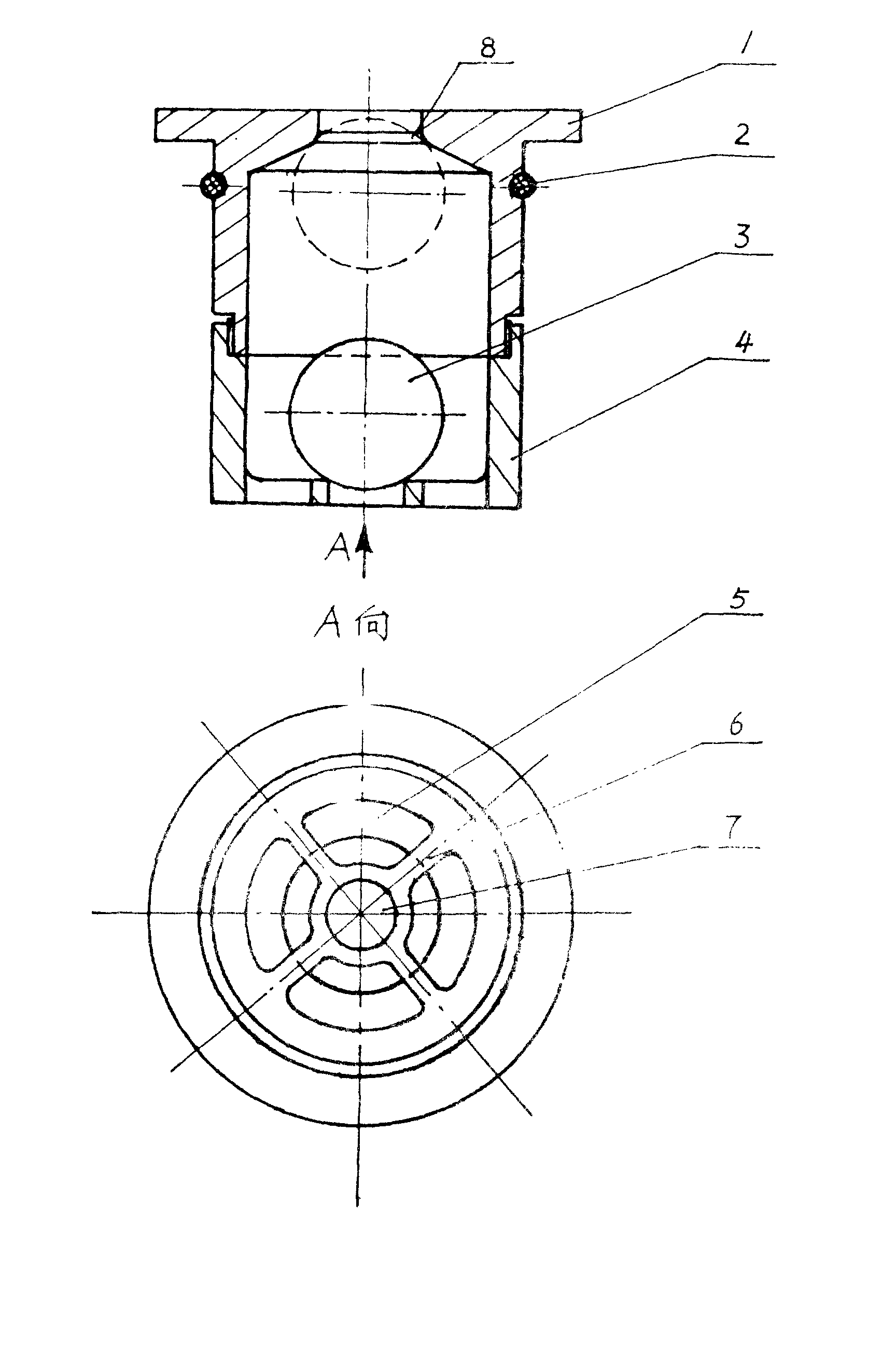

本实用新型是这样实现的：它是由上体1、密封圈2、浮球3、下体4、放水孔5、网格6、污水孔7、上出水口8组成。安装时把浮球放入下体4内，再用螺纹将上体1与下体4联结好，在上体1的外环部位装有一“O”型密封圈，然后将装好的污水防冒器插入下水管道入口内即可。
使用时，下水管道的污水，经出水口8流入到防冒器内，再经放水孔5流走，当下水管道堵塞，有污水倒流现象出现时，浮球3在浮力 作用下，自动上移将上出水口8封堵，污水便不能外冒。防冒器中的浮球较好地解决了下水道中的污水倒流现象。
本实用新型设计新颖，结构简单。利用它可以获得较好的防水效果，还能达到良好的污水排泄目的，宜于广泛采用。
