申请日2017.12.26
公开(公告)日2018.10.26
IPC分类号C02F1/00
摘要
本实用新型公开了一种防噪音的家具用污水处理设备，包括箱体，所述箱体的右侧固定连接有收集箱，所述箱体的内底部固定连接有支板，所述支板的顶部固定连接有固定箱，所述固定箱的内壁上开设有滑槽，所述滑槽的内壁上固定连接有缓冲弹簧。本实用新型通过设置有吸音板、橡胶海绵条、橡胶海绵板和橡胶海绵圈，橡胶海绵具有优异的减震性、隔音性、耐热性和低吸水性，橡胶海绵板缓冲吸收电机运作的震动，减小噪音的产生，吸音板和橡胶海绵条对噪音进行吸收，橡胶海绵圈保持机箱的密封，减小噪音传出的同时防止污水进入机箱内部，通过设置有液压减震器和连接座，利用液压减震器的运作及连接座的上下调节，减小机箱的震动，降低噪音的产生。
权利要求书

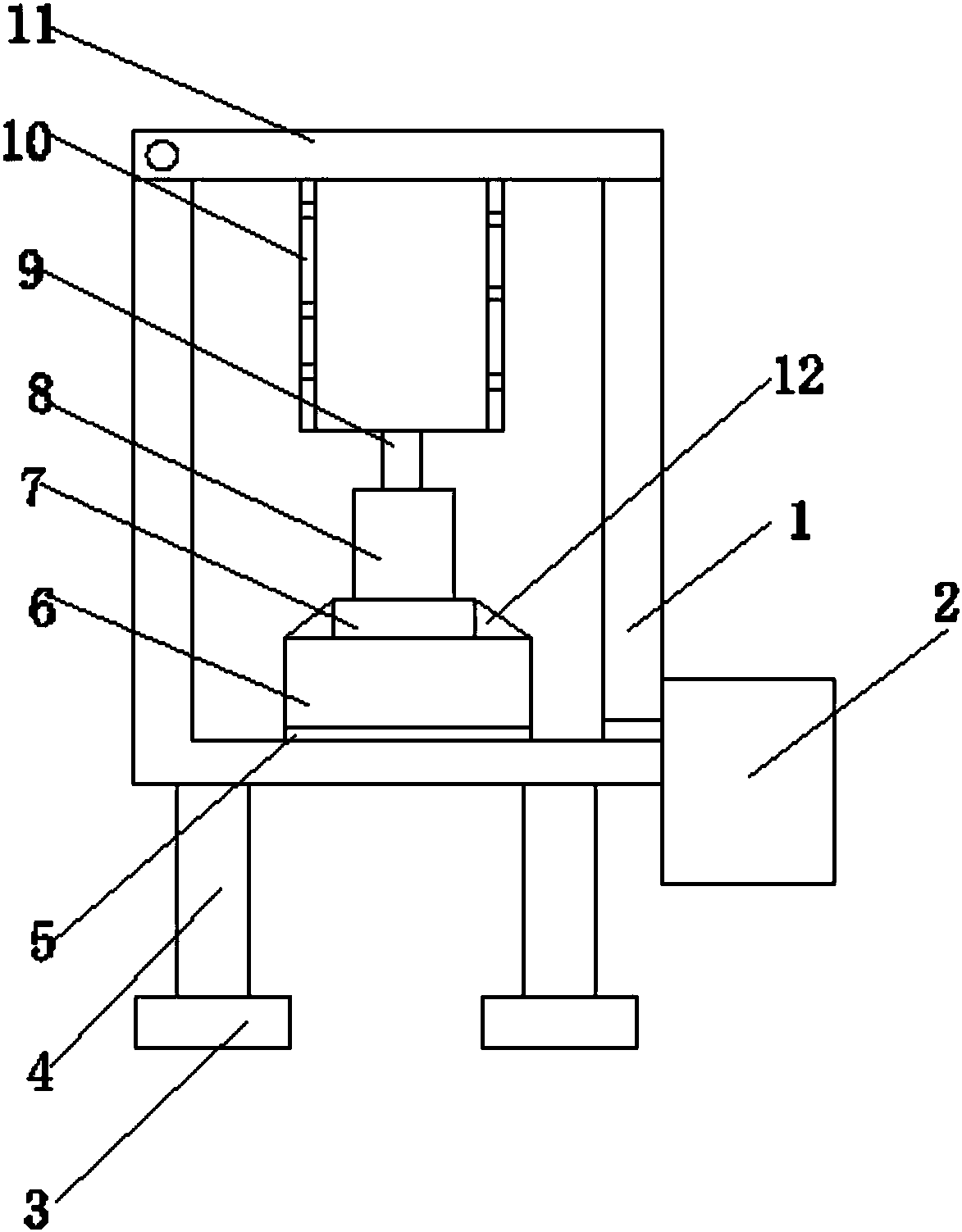

1.一种防噪音的家具用污水处理设备，包括箱体(1)，其特征在于：所述箱体(1)的右侧固定连接有收集箱(2)，所述箱体(1)的内底部固定连接有支板(5)，所述支板(5)的顶部固定连接有固定箱(6)，所述固定箱(6)的内壁上开设有滑槽(14)，所述滑槽(14)的内壁上固定连接有缓冲弹簧，所述滑槽(14)的内部设置有滑杆，且滑杆的内侧固定连接有连接座(7)，所述连接座(7)的底部与固定箱(6)之间固定连接有液压减震器(13)，所述连接座(7)的顶端贯穿固定箱(6)的顶部且延伸至固定箱(6)的上方，所述连接座(7)顶端的外侧固定连接有导流板(12)，所述连接座(7)的顶部固定连接有机箱(8)，所述机箱(8)的内底部固定连接有安装座(15)，所述安装座(15)的顶部开设有安装槽，且安装槽的内部固定连接有橡胶海绵板(16)，所述橡胶海绵板(16)的顶部设置有电机(17)，所述电机(17)的转轴通过联轴器传动连接有传动轴(9)。
2.根据权利要求1所述的一种防噪音的家具用污水处理设备，其特征在于：所述箱体(1)的底部固定连接有安装腿(4)，所述安装腿(4)的底端固定连接有减震垫铁(3)。
3.根据权利要求1所述的一种防噪音的家具用污水处理设备，其特征在于：所述传动轴(9)的顶部固定连接有转筒(10)，所述转筒(10)的外表面开设有溢流孔，所述箱体(1)的顶部铰接有盖板(11)。
4.根据权利要求1所述的一种防噪音的家具用污水处理设备，其特征在于：所述传动轴(9)的外侧套设有橡胶海绵圈(20)，且橡胶海绵圈(20)位于机箱(8)的顶部。
5.根据权利要求1所述的一种防噪音的家具用污水处理设备，其特征在于：所述机箱(8)的内壁上固定连接有吸音板(18)，所述吸音板(18)的数量为四个。
6.根据权利要求5所述的一种防噪音的家具用污水处理设备，其特征在于：所述吸音板(18)的内侧开设有凹槽，且凹槽的内部固定连接有橡胶海绵条(19)。
说明书
一种防噪音的家具用污水 处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种防噪音的家具用污水处理设备。
背景技术
家具是指人类维持正常生活、从事生产实践和开展社会活动必不可少的器具设施大类，家具也跟随时代的脚步不断发展创新，到如今门类繁多，用料各异，品种齐全，用途不一，而在制作家具的过程会产生大量的污水，直接排放会对环境造成严重的破坏，因此需要对污水进行处理，但现今市场上的污水处理设备在使用过程中，电机的运作会产生巨大的噪音，持续的噪音污染严重影响周围居民的日常生活，不利于人体健康。
实用新型内容
本实用新型的目的在于提供一种防噪音的家具用污水处理设备，解决了现今市场上的污水处理设备在使用过程中，电机的运作会产生巨大的噪音，持续的噪音污染严重影响周围居民的日常生活，不利于人体健康的问题。
为实现上述目的，本实用新型提供如下技术方案：一种防噪音的家具用污水处理设备，包括箱体，所述箱体的右侧固定连接有收集箱，所述箱体的内底部固定连接有支板，所述支板的顶部固定连接有固定箱，所述固定箱的内壁上开设有滑槽，所述滑槽的内壁上固定连接有缓冲弹簧，所述滑槽的内部设置有滑杆，且滑杆的内侧固定连接有连接座，所述连接座的底部与固定箱之间固定连接有液压减震器，所述连接座的顶端贯穿固定箱的顶部且延伸至固定箱的上方，所述连接座顶端的外侧固定连接有导流板，所述连接座的顶部固定连接有机箱，所述机箱的内底部固定连接有安装座，所述安装座的顶部开设有安装槽，且安装槽的内部固定连接有橡胶海绵板，所述橡胶海绵板的顶部设置有电机，所述电机的转轴通过联轴器传动连接有传动轴。
优选的，所述箱体的底部固定连接有安装腿，所述安装腿的底端固定连接有减震垫铁。
优选的，所述传动轴的顶部固定连接有转筒，所述转筒的外表面开设有溢流孔，所述箱体的顶部铰接有盖板。
优选的，所述传动轴的外侧套设有橡胶海绵圈，且橡胶海绵圈位于机箱的顶部。
优选的，所述机箱的内壁上固定连接有吸音板，所述吸音板的数量为四个。
优选的，所述吸音板的内侧开设有凹槽，且凹槽的内部固定连接有橡胶海绵条。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置有吸音板、橡胶海绵条、橡胶海绵板和橡胶海绵圈，橡胶海绵具有优异的减震性、隔音性、耐热性、绝缘性和低吸水性，橡胶海绵板缓冲吸收电机运作的震动，减小噪音的产生，吸音板和橡胶海绵条对噪音进行吸收，橡胶海绵圈保持机箱的密封，减小噪音传出的同时防止污水进入机箱内部，通过设置有液压减震器和连接座，利用液压减震器的运作及连接座的上下调节，减小机箱的震动，降低噪音的产生。
2、本实用新型通过设置有传动轴、转筒、导流板和收集箱，电机经传动轴带动转筒进行转动，污水从转筒表面的溢水孔排出，导流板引导水流排出的同时，限制连接座的位移，防止下压破坏液压减震器，收集箱收集分离后的污水。
