申请日2017.12.26
公开(公告)日2018.10.26
IPC分类号C02F1/52
摘要
本实用新型属于玻璃洗磨废水处理技术领域，尤其涉及一种玻璃洗磨废水循环利用装置，包括加药池、药水混合池、沉淀池、清水池、混凝剂投放设备和絮凝剂投放设备，所述加药池、所述药水混合池、所述沉淀池和所述清水池依次相连通，且所述加药池连接有用于引进废水的废水进池水道，所述清水池连接有用于排出清水的排水组件;所述絮凝剂投放设备的出药口与所述废水进池水道相通，所述混凝剂投放设备的出药口与所述药水混合池相通。本实用新型玻璃洗磨废水循环利用装置能够将废水回收净化，且回收净化后的废水满足玻璃洗磨装置的用水要求能够被玻璃洗磨装置重新使用，避免了水资源的浪费。
权利要求书

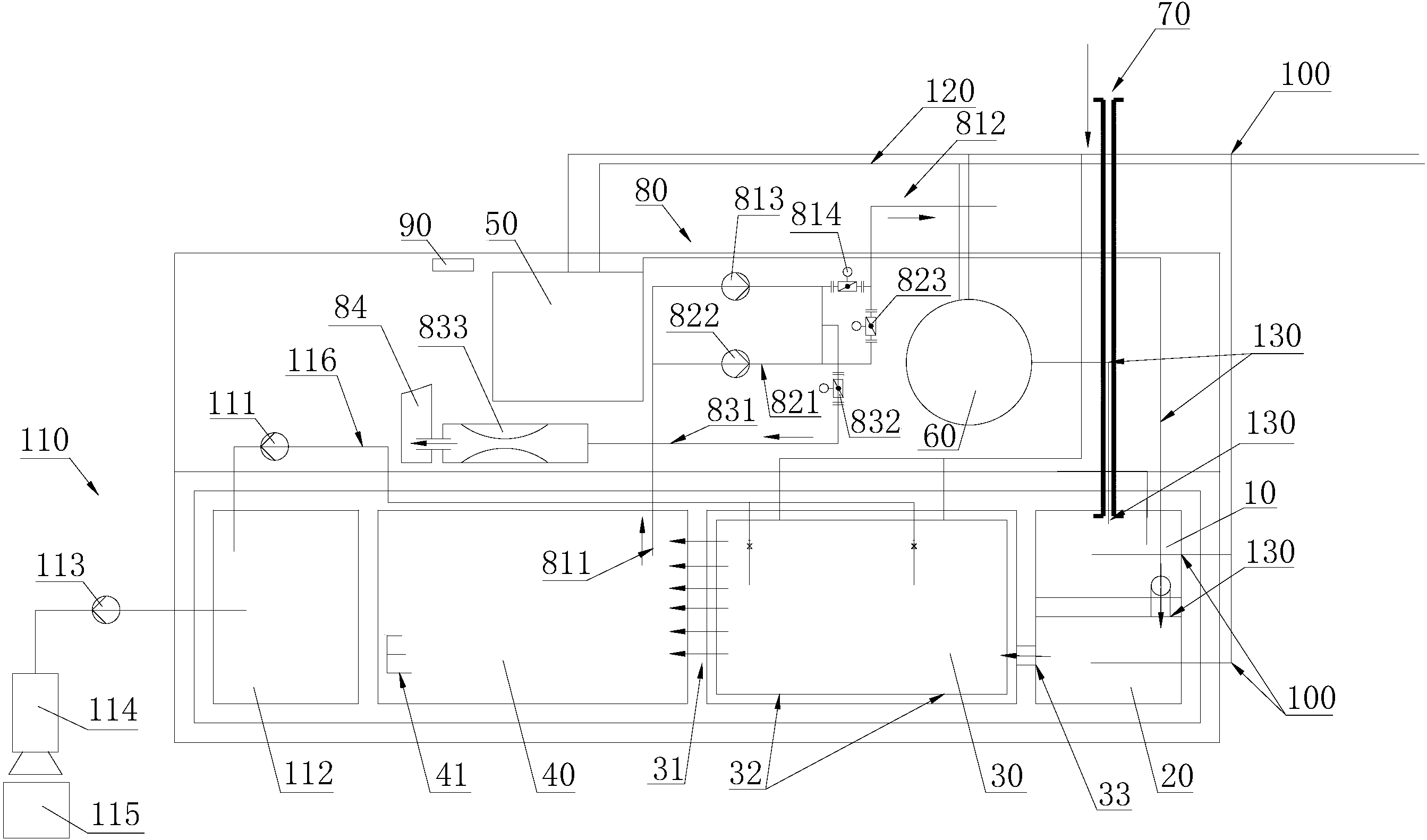

1.一种玻璃洗磨废水循环利用装置，其特征在于：包括加药池、药水混合池、沉淀池、清水池、混凝剂投放设备和絮凝剂投放设备，所述加药池、所述药水混合池、所述沉淀池和所述清水池依次相连通，且所述加药池连接有用于引进废水的废水进池水道，所述清水池连接有用于排出清水的排水组件;所述絮凝剂投放设备的出药口与所述废水进池水道相通，所述混凝剂投放设备的出药口与所述药水混合池相通。
2.根据权利要求1所述的玻璃洗磨废水循环利用装置，其特征在于：所述沉淀池的顶部设有溢流堰，所述溢流堰高于所述清水池的顶端以用于将所述沉淀池内的废水溢流至所述清水池内。
3.根据权利要求1所述的玻璃洗磨废水循环利用装置，其特征在于：所述排水组件包括水泵进水管、回收水管、回收水泵和回收电动阀，所述水泵进水管和回收水管分别与所述回收水泵的进水口和出水口连接，且所述水泵进水管伸入所述清水池，所述回收电动阀安装于所述回收水管上。
4.根据权利要求3所述的玻璃洗磨废水循环利用装置，其特征在于：所述排水组件还包括备用水管、备用水泵和备用电动阀，所述备用水泵的进水口和出水口分别与所述水泵进水管和所述备用水管连接，所述备用电动阀安装于所述备用水管上，所述备用水管的出水口连接于所述回收水管的出水端。
5.根据权利要求4所述的玻璃洗磨废水循环利用装置，其特征在于：所述排水组件还包括排水管、排水电动阀和巴歇尔槽流量计，所述回收水管的进水端和所述备用水管的进水端均与所述排水管的进水口相连通，所述排水管的出水口与所述巴歇尔槽流量计连接，所述排水电动阀安装于所述排水管上。
6.根据权利要求5所述的玻璃洗磨废水 循环利用装置，其特征在于：所述清水池内设有用于检测所述清水液面的液位控制探头。
7.根据权利要求6所述的玻璃洗磨废水循环利用装置，其特征在于：所述玻璃洗磨废水循环利用装置还包括控制件，所述混凝剂投放设备、所述絮凝剂投放设备、所述回收水泵、所述回收电动阀、所述备用水泵、所述备用电动阀、所述排水电动阀、所述液位控制探头和所述巴歇尔槽流量计均与所述控制件电性连接。
8.根据权利要求1～7任一项所述的玻璃洗磨废水循环利用装置，其特征在于：所述沉淀池内设有若干斜管和斜管支架，所述斜管支架安装于所述沉淀池的底部，各所述斜管呈倾斜状安装固定于所述斜管支架上。
9.根据权利要求1～7任一项所述的玻璃洗磨废水循环利用装置，其特征在于：所述玻璃洗磨废水循环利用装置还包括压缩气管，所述压缩气管分别通入至所述加药池、所述药水混合池、所述混凝剂投放设备和所述絮凝剂投放设备中。
10.根据权利要求1～7任一项所述的玻璃洗磨废水循环利用装置，其特征在于：所述废水循环利用装置还包括淤泥收集装置，所述淤泥收集装置包括第一淤泥泵、淤泥收集池、第二淤泥泵、压滤机和干泥收集袋;所述淤泥收集池和所述沉淀池通过第一淤泥泵相连以将所述沉淀池中淤泥泵入到淤泥收集池中，所述淤泥收集池的出泥口与所述第二淤泥泵相连，所述压滤机连接于所述第二淤泥泵和所述干泥收集袋之间。
说明书
玻璃洗磨废水循环利用装置
技术领域
本实用新型属于玻璃洗磨技术领域，尤其涉及一种玻璃洗磨废水循环利用装置。
背景技术
随着环境污染问题和水资源短缺问题的加剧，人们越来越意识到保护环境和节约用水的重要性。在玻璃洗磨生产过程中会产生大量的废水，这些废水如果直接排放，将会造成严重的环境污染，同时也造成水资源的大量浪费，另外，在玻璃磨边的过程中，由于磨边产生的玻璃粉溶解在水中使循环水变得浑浊，若使用后直接排放废水将污染环境，若继续循环使用，含有玻璃粉的废水不仅使磨轮损耗较快，且对磨边质量和速度都有很大的影响。
实用新型内容
本实用新型的目的在于提供一种玻璃洗磨废水循环利用装置，旨在解决现有技术中的玻璃洗磨过程中大量的废水直接排放会导致环境污染且若直接回收利用会影响玻璃磨边质量的技术问题。
为实现上述目的，本实用新型采用的技术方案是：一种玻璃洗磨废水循环利用装置，包括加药池、药水混合池、沉淀池、清水池、混凝剂投放设备和絮凝剂投放设备，所述加药池、所述药水混合池、所述沉淀池和所述清水池依次相连通，且所述加药池连接有用于引进废水的废水进池水道，所述清水池连接有用于排出清水的排水组件;所述絮凝剂投放设备的出药口与所述废水进池水道相通，所述混凝剂投放设备的出药口与所述药水混合池相通。
进一步地，所述沉淀池的顶部设有溢流堰，所述溢流堰高于所述清水池的顶端以用于将所述沉淀池内的废水溢流至所述清水池内。
进一步地，所述排水组件包括水泵进水管、回收水管、回收水泵和回收电动阀，所述水泵进水管和回收水管分别与所述回收水泵的进水口和出水口连接，且所述水泵进水管伸入所述清水池，所述回收电动阀安装于所述回收水管上。
进一步地，所述排水组件还包括备用水管、备用水泵和备用电动阀，所述备用水泵的进水口和出水口分别与所述水泵进水管和所述备用水管连接，所述备用电动阀安装于所述备用水管上，所述备用水管的出水口连接于所述回收水管的出水端。
进一步地，所述排水组件还包括排水管、排水电动阀和巴歇尔槽流量计，所述回收水管的进水端和所述备用水管的进水端均与所述排水管的进水口相连通，所述排水管的出水口与所述巴歇尔槽流量计连接，所述排水电动阀安装于所述排水管上。
进一步地，所述清水池内设有用于检测所述清水液面的液位控制探头。
进一步地，所述玻璃洗磨废水循环利用装置还包括控制件，所述混凝剂投放设备、所述絮凝剂投放设备、所述回收水泵、所述回收电动阀、所述备用水泵、所述备用电动阀、所述排水电动阀、所述液位控制探头和所述巴歇尔槽流量计均与所述控制件电性连接。
进一步地，所述沉淀池内设有若干斜管和斜管支架，所述斜管支架安装于所述沉淀池的底部，各所述斜管呈倾斜状安装固定于所述斜管支架上。
进一步地，所述玻璃洗磨废水循环利用装置还包括压缩气管，所述压缩气管分别通入至所述加药池、所述药水混合池、所述混凝剂投放设备和所述絮凝剂投放设备中。
进一步地，所述废水循环利用装置还包括淤泥收集装置，所述淤泥收集装置包括第一淤泥泵、淤泥收集池、第二淤泥泵、压滤机和干泥收集袋;所述淤泥收集池和所述沉淀池通过第一淤泥泵相连以将所述沉淀池中淤泥泵入到淤泥收集池中，所述淤泥收集池的出泥口与所述第二淤泥泵相连，所述压滤机连接于所述第二淤泥泵和所述干泥收集袋之间。
本实用新型的有益效果：本实用新型的玻璃洗磨废水循环利用装置，当玻璃洗磨过程中产生的废水流入废水进池水道中时，絮凝剂投放设备将絮凝剂投放到废水中，废水和絮凝剂一起流入到加药池后又流入到药水混合池中。当废水流入药水混合池时，混凝剂投放设备将混凝剂投入到药水混合池中，废水中玻璃粉与混凝剂和絮凝剂充分混合后，废水流入到沉淀池中进行沉淀，沉淀后废水的上层清水流入到清水池中进行二次沉淀，清水池中沉淀后的清水通过排水组件排出清水池，这样就实现了废水的回收与净化。回收净化后的废水满足玻璃洗磨装置的用水要求能够被玻璃洗磨装置重新使用，避免了水资源的浪费。
