申请日2017.12.26
公开(公告)日2018.10.26
IPC分类号C02F9/04
摘要
本实用新型提供了一种废水处理塔，包括箱体、过滤箱、电机、沉淀板、过滤网，氧化管和制氧机，所述的过滤箱与电机的转轴连接，所述的沉淀板和过滤网均与箱体的内壁固定连接，所述的沉淀板位于过滤箱与过滤网之间，所述的氧化管位于过滤网的下方;所述的过滤箱的侧壁为镂空的双层结构，所述的过滤箱的侧壁的夹层内设有活性炭层;所述的沉淀板包括平板和弧形板，所述的平板与弧形板固定连接，所述的平板上均匀的设有若干的漏水孔。本实用新型所述的一种废水处理塔，旋转的过滤箱为废水提供一个离心力，从而将废水中直径较大的颗粒等通过活性炭吸附过滤;沉淀板采用弧形板和平板结合的方式，弧形板可将废水中的颗粒较小的杂质沉淀。
权利要求书

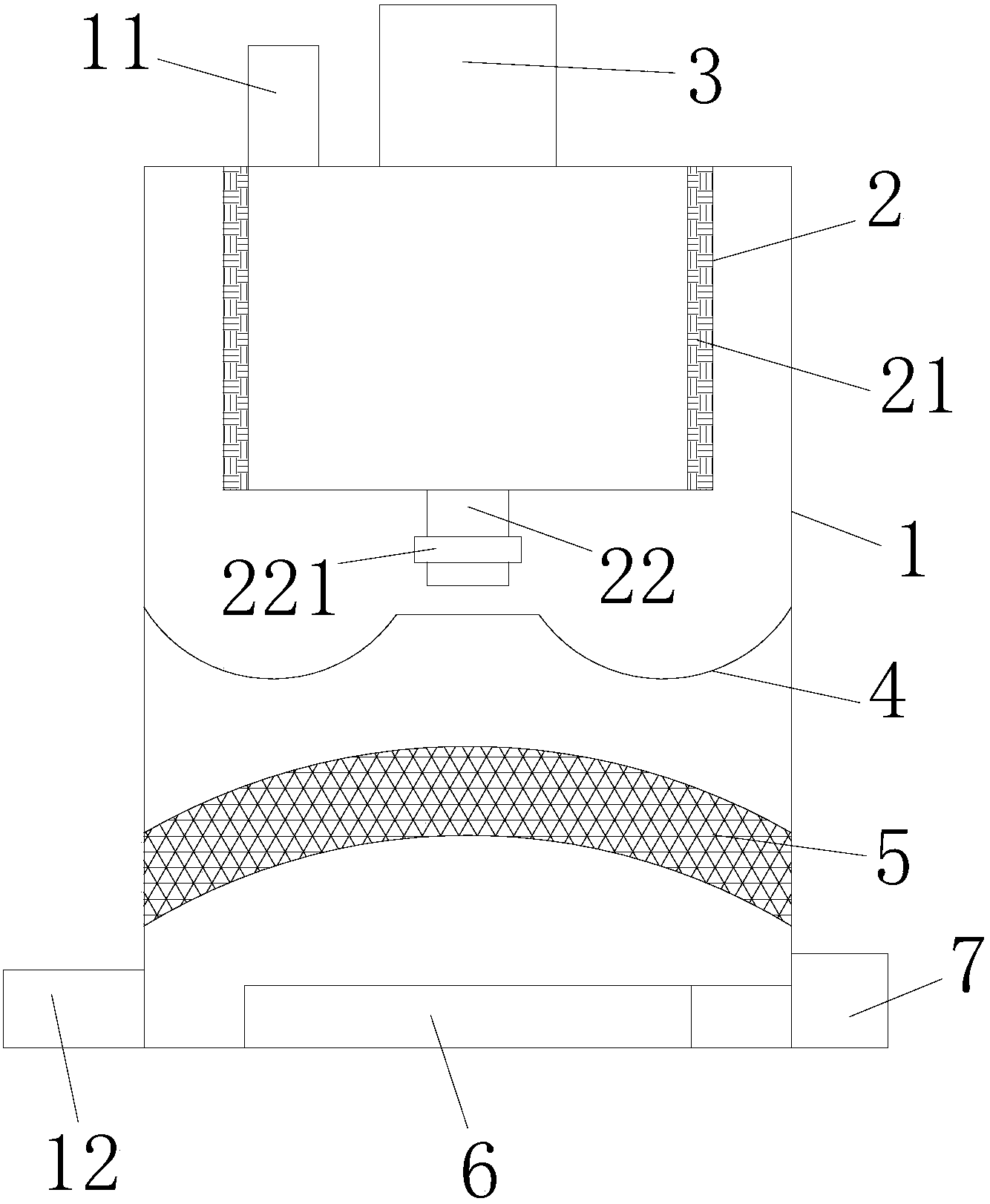

1.一种废水处理塔，其特征在于：包括箱体(1)、过滤箱(2)、电机(3)、沉淀板(4)、过滤网(5)，氧化管(6)和制氧机(7)，所述的过滤箱(2)位于箱体(1)内的顶部，所述的过滤箱(2)与箱体(1)转动连接，所述的过滤箱(2)与电机(3)的转轴连接，所述的沉淀板(4)和过滤网(5)均与箱体(1)的内壁固定连接，所述的沉淀板(4)位于过滤箱(2)与过滤网(5)之间，所述的氧化管(6)位于过滤网(5)的下方，所述的氧化管(6)与制氧机(7)通过管道相连通;
所述的过滤箱(2)的侧壁为镂空的双层结构，所述的过滤箱(2)的侧壁的夹层内设有活性炭层(21);
所述的沉淀板(4)包括平板(41)和弧形板(42)，所述的平板(41)与弧形板(42)固定连接，所述的平板(41)上均匀的设有若干的漏水孔(411)。
2.根据权利要求1所述的一种废水处理塔，其特征在于：所述的过滤网(5)为拱形结构。
3.根据权利要求1所述的一种废水处理塔，其特征在于：所述的过滤箱(2)的底部的中心位置设有排污管(22)，所述的排污管(22)上设有排污泵(221)。
4.根据权利要求1所述的一种废水处理塔，其特征在于：所述的箱体(1)上设有进水管(11)和出水管(12)，所述的进水管(11)与所述的过滤箱(2)相连通，所述的出水管(12)位于箱体(1)的底部。
5.根据权利要求1所述的一种废水 处理塔，其特征在于：所述的氧化管(6)为圆环管状结构，所述的氧化管(6)上均匀的设有若干的输氧孔(61)。
6.根据权利要求1所述的一种废水处理塔，其特征在于：所述的过滤箱(2)和箱体(1)均为圆筒状结构，所述的过滤箱(2)的直径小于箱体(1)的直径。
7.根据权利要求1所述的一种废水处理塔，其特征在于：所述的弧形板(42)为圆环状结构，所述的弧形板(42)的截面为圆弧状结构，所述的平板(41)位于弧形板(42)的中心位置。
说明书
一种废水处理塔
技术领域
本实用新型属于环保设备领域，尤其是涉及一种废水处理塔。
背景技术
随着我过环保治理的力度的加强，任何工厂生产产生的废水都需要经过处理，水质达标后才允许排放，但是目前用于处理工厂废水的设备体积庞大，而且造价较高，不适于中小型工厂使用。
发明内容
有鉴于此，本实用新型旨在提出一种废水处理塔，以简化废水处理设备的结构，缩小设备体积，同时也不影响处理设备的处理功能。
为达到上述目的，本实用新型的技术方案是这样实现的：
一种废水处理塔，包括箱体、过滤箱、电机、沉淀板、过滤网，氧化管和制氧机，所述的过滤箱位于箱体内的顶部，所述的过滤箱与箱体转动连接，所述的过滤箱与电机的转轴连接，所述的沉淀板和过滤网均与箱体的内壁固定连接，所述的沉淀板位于过滤箱与过滤网之间，所述的氧化管位于过滤网的下方，所述的氧化管与制氧机通过管道相连通;
所述的过滤箱的侧壁为镂空的双层结构，所述的过滤箱的侧壁的夹层内设有活性炭层;
所述的沉淀板包括平板和弧形板，所述的平板与弧形板固定连接，所述的平板上均匀的设有若干的漏水孔。
进一步的，所述的过滤网为拱形结构。
进一步的，所述的过滤箱的底部的中心位置设有排污管，所述的排污管上设有排污泵。
进一步的，所述的箱体上设有进水管和出水管，所述的进水管与所述的过滤箱相连通，所述的出水管位于箱体的底部。
进一步的，所述的氧化管为圆环管状结构，所述的氧化管上均匀的设有若干的输氧孔。
进一步的，所述的过滤箱和箱体均为圆筒状结构，所述的过滤箱的直径小于箱体的直径。
进一步的，所述的弧形板为圆环状结构，所述的弧形板的截面为圆弧状结构，所述的平板位于弧形板的中心位置。
相对于现有技术，本实用新型所述的一种废水处理塔具有以下优势：
本实用新型所述的一种废水处理塔，旋转的过滤箱为废水提供一个离心力，从而将废水中直径较大的颗粒等通过活性炭吸附过滤，过滤更充分;沉淀板采用弧形板和平板结合的方式，平板的固定在弧形板的上方，从而将废水中的颗粒较小的杂质沉淀;过滤网中可以设置离子吸附剂能够定向的将废水中的污染离子吸附。
