申请日2017.12.26
公开(公告)日2018.10.30
IPC分类号C02F1/00
摘要
本实用新型公开了一种便于清理淤泥的建筑施工用污水处理装置，包括污水处理箱，所述污水处理箱内设置有挡板，所述挡板的表面卡接有螺纹套，所述污水处理箱内壁的底部卡接有轴承，所述轴承内插接有螺杆，所述螺杆与螺纹套螺纹连接，所述污水处理箱内壁的两侧面均开设有滑轨，所述挡板的两侧均固定安装有滑轮。本实用新型通过驱动电机运作，从而第一皮带轮和第二皮带轮联动带动螺杆旋转，当螺杆旋转时，螺纹套在螺杆表面上下移动，从而挡板将沉积在污水处理箱底部的淤泥推送到污水处理箱的上侧，从而便于进行清理，在挡板向上推动的过程中，刮板受到弹簧的弹力作用，从而刮板与污水处理箱内壁紧贴，将污水处理箱内壁的淤泥刮除。
权利要求书

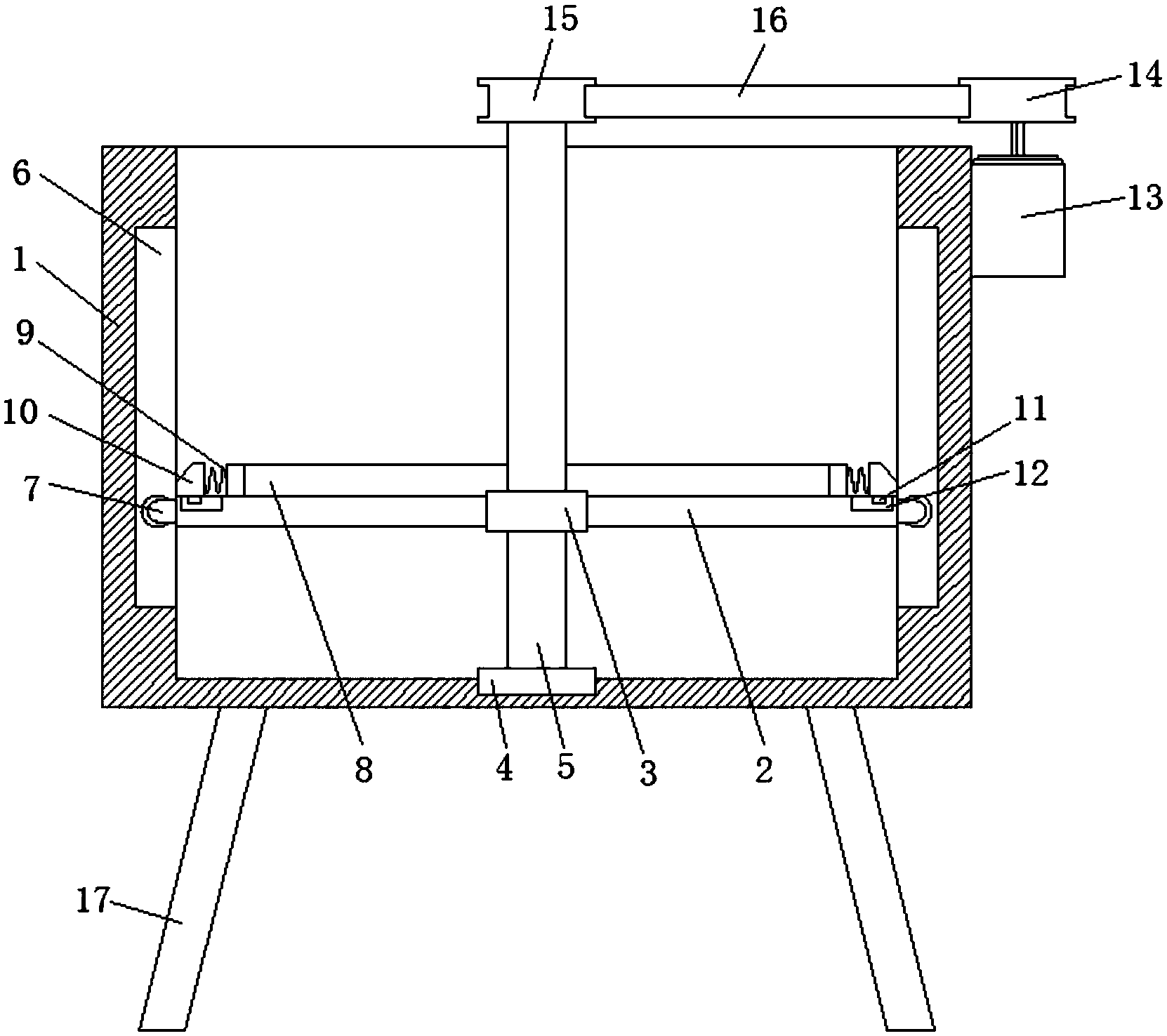

1.一种便于清理淤泥的建筑施工用污水处理装置，包括污水处理箱(1)，其特征在于：所述污水处理箱(1)内设置有挡板(2)，所述挡板(2)的表面卡接有螺纹套(3)，所述污水处理箱(1)内壁的底部卡接有轴承(4)，所述轴承(4)内插接有螺杆(5)，所述螺杆(5)与螺纹套(3)螺纹连接，所述污水处理箱(1)内壁的两侧面均开设有滑轨(6)，所述挡板(2)的两侧均固定安装有滑轮(7)，所述滑轮(7)活动连接在滑轨(6)内，所述挡板(2)的上表面固定连接有侧围(8)，所述侧围(8)的表面固定连接有弹簧(9)，所述弹簧(9)的一端固定连接有刮板(10)，所述刮板(10)的下表面固定连接有滑块(11)，所述挡板(2)的上表面开设有滑槽(12)，所述滑块(11)卡接在滑槽(12)内，所述污水处理箱(1)的表面固定连接有驱动电机(13)，所述驱动电机(13)的输出轴固定连接有第一皮带轮(14)，所述螺杆(5)的顶端固定连接有第二皮带轮(15)，所述第一皮带轮(14)与第二皮带轮(15)通过皮带(16)传动连接。
2.根据权利要求1所述的一种便于清理淤泥的建筑施工用污水处理装置，其特征在于：所述污水处理箱(1)的下表面固定连接有支撑腿(17)，所述支撑腿(17)的数量为四个，且四个支撑腿(17)以矩形阵列的形式设置，所述支撑腿(17)与地面之间的夹角为60-75度。
3.根据权利要求1所述的一种便于清理淤泥 的建筑施工用污水处理装置，其特征在于：所述挡板(2)的长和宽等于污水处理箱(1)内壁的长和宽。
4.根据权利要求1所述的一种便于清理淤泥的建筑施工用污水处理装置，其特征在于：所述污水处理箱(1)的侧面固定连接有进水管(18)和出水管(19)，且进水管(18)和出水管(19)上均固定连接有截止阀(20)。
5.根据权利要求1所述的一种便于清理淤泥的建筑施工用污水处理装置，其特征在于：所述污水处理箱(1)侧面的上方通过循环水管(21)与污水处理箱(1)侧面的下方相连通。
6.根据权利要求1所述的一种便于清理淤泥的建筑施工用污水处理装置，其特征在于：所述弹簧(9)的数量有若干个，且若干个弹簧(9)以20厘米为间距等距离排列。
说明书
一种便于清理淤泥的建筑施工用污水处理装置
技术领域
本实用新型涉及环保技术领域，具体为一种便于清理淤泥的建筑施工用污水处理装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
在工业生产中会产生大量的工业污水，在污水排放前，需要对污水进行一定的净化处理以使得污水达到排放标准，在污水处理过程中常常使用到沉降箱，通过沉降箱将污水静置分层可以将固液分离，由于沉降箱具有一定的高度，从而使得沉降箱的内壁在附着有淤泥时不便于清理。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种便于清理淤泥的建筑施工用污水处理装置，解决了市场上的污水处理装置不便于清理内部淤泥的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种便于清理淤泥的建筑施工用污水处理装置，包括污水处理箱，所述污水处理箱内设置有挡板，所述挡板的表面卡接有螺纹套，所述污水处理箱内壁的底部卡接有轴承，所述轴承内插接有螺杆，所述螺杆与螺纹套螺纹连接，所述污水处理箱内壁的两侧面均开设有滑轨，所述挡板的两侧均固定安装有滑轮，所述滑轮活动连接在滑轨内，所述挡板的上表面固定连接有侧围，所述侧围的表面固定连接有弹簧，所述弹簧的一端固定连接有刮板，所述刮板的下表面固定连接有滑块，所述挡板的上表面开设有滑槽，所述滑块卡接在滑槽内，所述污水处理箱的表面固定连接有驱动电机，所述驱动电机的输出轴固定连接有第一皮带轮，所述螺杆的顶端固定连接有第二皮带轮，所述第一皮带轮与第二皮带轮通过皮带传动连接。
优选的，所述污水处理箱的下表面固定连接有支撑腿，所述支撑腿的数量为四个，且四个支撑腿以矩形阵列的形式设置，所述支撑腿与地面之间的夹角为60-75度。
优选的，所述挡板的长和宽等于污水处理箱内壁的长和宽。
优选的，所述污水处理箱的侧面固定连接有进水管和出水管，且进水管和出水管上均固定连接有截止阀。
优选的，所述污水处理箱侧面的上方通过循环水管与污水处理箱侧面的下方相连通。
优选的，所述弹簧的数量有若干个，且若干个弹簧以20厘米为间距等距离排列。
(三)有益效果
本实用新型提供了一种便于清理淤泥的建筑施工用污水处理装置。具备以下有益效果：
(1)、本实用新型通过驱动电机运作，从而第一皮带轮和第二皮带轮联动带动螺杆旋转，当螺杆旋转时，螺纹套在螺杆表面上下移动，从而挡板将沉积在污水处理箱底部的淤泥推送到污水处理箱的上侧，从而便于进行清理，在挡板向上推动的过程中，刮板受到弹簧的弹力作用，从而刮板与污水处理箱内壁紧贴，将污水处理箱内壁的淤泥刮除，达到便于清洁的效果。
(2)、本实用新型通过设置循环水管，从而在挡板向上推动的过程中，挡板下部空间变大，从而密度降低，产生负压，通过循环水管将污水处理箱上侧的水送至挡板下侧进行负压补足，避免由于负压造成挡板上升受阻的问题。
