申请日2017.12.26
公开(公告)日2018.12.07
IPC分类号C02F9/02
摘要
本实用新型公开了一种一体化全自动厨房污水油脂杂质分离设备，结构上设有油脂杂质分离装置，当人将厨房废水池中的废水通过污水入水管排到油脂杂质分离装置中，通过油脂杂质分离装置来将污水中的油脂和其它杂质分离出来，通过污水排入口来将污水引入油脂杂质分离装置中，通过过滤网来将污水中的固体杂质过滤出来，通过打开杂物清掏板可以来清掏过滤网中过滤的杂物，污水经隔板下缘流入到油水分离腔中时，经重力分离大量油脂浮于表面，通过排油口将油脂排入油脂储存箱中，脱油污水经腔室隔板下缘流入无油污水暂存腔中，通过无油污水排出管将污水排出，该油脂杂质分离装置结构简单、操作方便，且油水分离效率高。
权利要求书

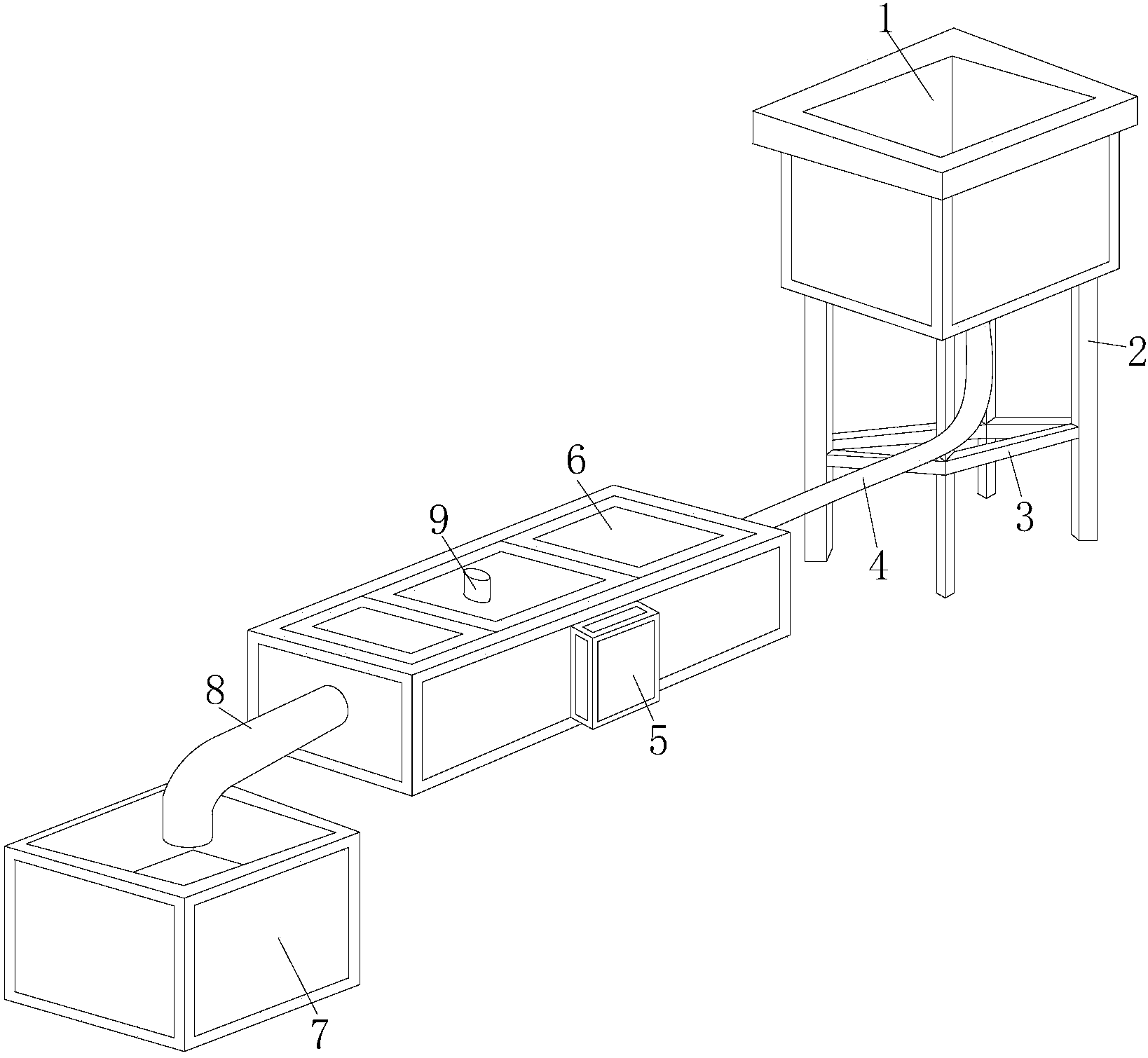

1.一种一体化全自动厨房污水油脂杂质分离设备，其特征在于：其结构包括厨房废水池(1)、支撑柱(2)、固定杆(3)、污水入水管(4)、油脂储存箱(5)、油脂杂质分离装置(6)、脱油污水储存器(7)、排水管道(8)、换气管(9)，所述厨房废水池(1)的下表面与污水入水管(4)相连接，所述支撑柱(2)的外表面与固定杆(3)的外表面相焊接，所述油脂储存箱(5)的外表面与油脂杂质分离装置(6)的外表面相贴合，所述油脂杂质分离装置(6)的上表面设有换气管(9)，所述脱油污水储存器(7)的上方设有排水管道(8)，所述油脂杂质分离装置(6)包括杂物清掏板(601)、油水分离腔(602)、排油口(603)、腔室隔板(604)、无油污水暂存腔(605)、无油污水排出管(606)、隔板(607)、外罩壳(608)、过滤网(609)、污水 排入口(6010)，所述杂物清掏板(601)嵌入安装于外罩壳(608)中，所述外罩壳(608)的内表面设有油水分离腔(602)，所述排油口(603)与外罩壳(608)相连接，所述腔室隔板(604)与外罩壳(608)的内表面相焊接，所述外罩壳(608)的内表面设有无油污水暂存腔(605)，所述无油污水排出管(606)与外罩壳(608)相连接，所述隔板(607)与外罩壳(608)的内表面相焊接，所述外罩壳(608)的内表面与过滤网(609)相连接，所述污水排入口(6010)嵌入安装于外罩壳(608)中，所述外罩壳(608)的外表面与油脂储存箱(5)的外表面相贴合。
2.根据权利要求1所述的一种一体化全自动厨房污水油脂杂质分离设备，其特征在于：所述厨房废水池(1)的下表面与支撑柱(2)的上表面相焊接，所述污水入水管(4)与油脂杂质分离装置(6)的外表面相连接。
3.根据权利要求1所述的一种一体化全自动厨房污水油脂杂质分离设备，其特征在于：所述油脂杂质分离装置(6)的外表面设有排水管道(8)，所述厨房废水池(1)的下方设有固定杆(3)。
4.根据权利要求1所述的一种一体化全自动厨房污水油脂杂质分离设备，其特征在于：所述污水入水管(4)与支撑柱(2)相连接。
5.根据权利要求1所述的一种一体化全自动厨房污水油脂杂质分离设备，其特征在于：所述支撑柱(2)为长方体结构。
说明书
一种一体化全自动厨房污水油脂杂质分离设备
技术领域
本实用新型是一种一体化全自动厨房污水油脂杂质分离设备，属于一体化全自动厨房污水油脂杂质分离设备领域。
背景技术
现如今许多餐厅直接将使用后的泔水排入下水道中，造成严重的环境污染问题。随着环保理念的逐步深入，许多餐厅安装有油水分离器，但传统的油水分离装置，结构复杂，操作困难，因此需要改进。
现有技术公开了申请号为：201320284240.X的一种一体化全自动厨房污水油脂杂质分离设备，其由连成一体的污水杂质分离室、污水油脂分离室和污水提升稳流装置组成。污水杂质分离室外侧边的上部设有污水油脂杂质进入管，下部设有杂质排出管。污水杂质分离室的内部设有污水油脂引流管，污水油脂引流管穿出污水杂质分离室进入污水油脂分离室，污水提升稳流装置由污水箱、污水泵、稳流筒和水位自动控制室组成，污水箱的下部设有集水槽，集水槽下底与污水泵的进水口连通，污水泵的出水口由出水管与稳流筒的下部连通，但是该现有技术的油水分离装置油水分离效果不佳，导致处理后的污水内还有大量的油脂存在。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种一体化全自动厨房污水油脂杂质分离设备，以解决现有技术的油水分离装置油水分离效果不佳，导致处理后的污水内还有大量的油脂存在的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种一体化全自动厨房污水油脂杂质分离设备，其结构包括厨房废水池、支撑柱、固定杆、污水入水管、油脂储存箱、油脂杂质分离装置、脱油污水储存器、排水管道、换气管，所述厨房废水池的下表面与污水入水管相连接，所述支撑柱的外表面与固定杆的外表面相焊接，所述油脂储存箱的外表面与油脂杂质分离装置的外表面相贴合，所述油脂杂质分离装置的上表面设有换气管，所述脱油污水储存器的上方设有排水管道，所述油脂杂质分离装置包括杂物清掏板、油水分离腔、排油口、腔室隔板、无油污水暂存腔、无油污水排出管、隔板、外罩壳、过滤网、污水排入口，所述杂物清掏板嵌入安装于外罩壳中，所述外罩壳的内表面设有油水分离腔，所述排油口与外罩壳相连接，所述腔室隔板与外罩壳的内表面相焊接，所述外罩壳的内表面设有无油污水暂存腔，所述无油污水排出管与外罩壳相连接，所述隔板与外罩壳的内表面相焊接，所述外罩壳的内表面与过滤网相连接，所述污水排入口嵌入安装于外罩壳中，所述外罩壳的外表面与油脂储存箱的外表面相贴合。
进一步地，所述厨房废水池的下表面与支撑柱的上表面相焊接，所述污水入水管与油脂杂质分离装置的外表面相连接。
进一步地，所述油脂杂质分离装置的外表面设有排水管道，所述厨房废水池的下方设有固定杆。
进一步地，所述污水入水管与支撑柱相连接。
进一步地，所述支撑柱为长方体结构。
进一步地，所述换气管为圆柱体结构。
进一步地，换气管为铝合金制成的，质量较轻。
有益效果
本实用新型一种一体化全自动厨房污水油脂杂质分离设备，结构上设有油脂杂质分离装置，油脂储存箱的外表面与油脂杂质分离装置的外表面相贴合，当人将厨房废水池中的废水通过污水入水管排到油脂杂质分离装置中，通过油脂杂质分离装置来将污水中的油脂和其它杂质分离出来，通过污水排入口来将污水引入油脂杂质分离装置中，通过过滤网来将污水中的固体杂质过滤出来，通过打开杂物清掏板可以来清掏过滤网中过滤的杂物，污水经隔板下缘流入到油水分离腔中时，经重力分离大量油脂浮于表面，通过排油口将油脂排入油脂储存箱中，脱油污水经腔室隔板下缘流入无油污水暂存腔中，通过无油污水排出管将污水排出，该油脂杂质分离装置结构简单、操作方便，且油水分离效率高。
