申请日2017.12.25
公开(公告)日2018.08.14
IPC分类号C02F1/00; C02F1/40; B65D90/48; B65D90/10; B65D90/00; B65D90/36
摘要
本实用新型涉及一种立式污水缓冲罐，包括第一接管、液位报警法兰、低液位报警口、罐体、盘梯、栏杆平台、透光孔、第一补强圈、人孔、第二补强圈、清扫孔、透气孔、第一螺栓、第一螺母、凸面用石棉橡胶垫片、透气孔法兰、第二接管、第三补强圈、扶手、横栏、立柱、第三接管、第四接管、垫片、液位指示孔、第二螺栓、第二螺母、法兰盘、密封圈、第五接管、管口法兰、第四补强圈、收油管、溢流管、排污管、第一吸水管、进水管、高液位报警口和第二吸水管;本实用新型功能完善，并能过滤油脂且方便对罐体内部进行清扫，检修方便安全，防护功能周全到位，保证了缓冲作用持续有效。
权利要求书

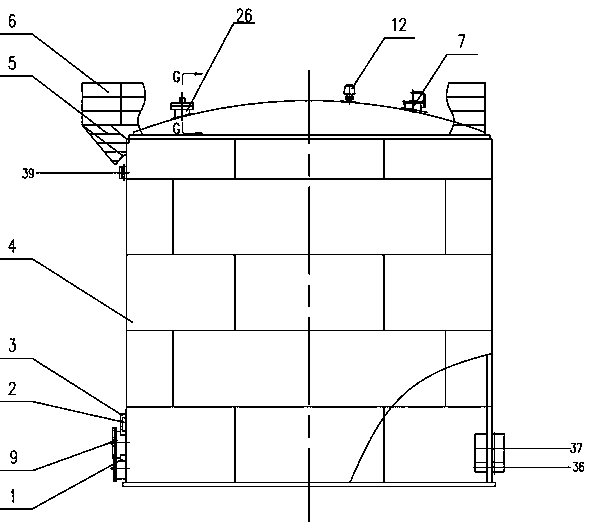

1.一种立式污水缓冲罐，包括第一接管、液位报警法兰、低液位报警口、罐体、盘梯、栏杆平台、透光孔、第一补强圈、人孔、第二补强圈、清扫孔、透气孔、第一螺栓、第一螺母、凸面用石棉橡胶垫片、透气孔法兰、第二接管、第三补强圈、扶手、横栏、立柱、第三接管、第四接管、垫片、液位指示孔、第二螺栓、第二螺母、法兰盘、密封圈、第五接管、管口法兰、第四补强圈、收油管、溢流管、排污管、第一吸水管、进水管、高液位报警口和第二吸水管，其特征在于，所述罐体的顶部外侧设置有竖直分布的第二接管，所述第二接管的上端开口处外侧套设有一个透气孔法兰，所述透气孔的下端开口处外侧也套设有一个透气孔法兰，两个所述透气孔法兰通过四个第一螺栓并搭配使用四个第一螺母连接在一起，两个所述透气孔法兰之间还设置有凸面用石棉橡胶垫片;所述第二接管的下端外侧还套设有第三补强圈，所述第三补强圈的下方贴合固定在罐体顶部表面。
2.根据权利要求1所述的一种立式污水缓冲罐，其特征在于，所述罐体的顶部外侧设置有竖直分布的透光孔，所述透光孔的下端外侧套设有第一补强圈，所述第一补强圈的下方贴合固定在罐体顶部表面，所述透光孔与罐体的连接处高度低于第二接管与罐体的连接处高度。
3.根据权利要求1所述的一种立式污水缓冲罐，其特征在于，所述罐体的顶部外侧还设置有竖直分布的液位指示孔，所述液位指示孔的下端外侧套设有第四补强圈，所述第四补强圈的下方贴合固定在罐体顶部表面。
4.根据权利要求1所述的一种立式污水缓冲罐，其特征在于，所述液位指示孔的上端开口处外侧设置有管口法兰，所述管口法兰的上方通过四个第二螺栓并搭配使用四个第二螺母固定有法兰盘，所述法兰盘与管口法兰之间还设置有密封圈，所述法兰盘的上平面中心插入设置有竖直分布的第五接管;所述第五接管与罐体的连接处高度低于透光孔与罐体的连接处高度。
5.根据权利要求1所述的一种立式污水 缓冲罐，其特征在于，所述罐体的侧面上端设置有高液位报警口，所述罐体的侧面下端设置有低液位报警口，所述低液位报警口的外侧设置有液位报警法兰。
6.根据权利要求1所述的一种立式污水缓冲罐，其特征在于，所述罐体的侧面下端还设置有第一接管，所述第一接管的外端连接有收油管;所述罐体的侧面下端还设置有第一吸水管和第二吸水管，所述第一吸水管和第二吸水管位于同一水平面上。
7.根据权利要求1所述的一种立式污水缓冲罐，其特征在于，所述罐体的侧面下端还设置有进水管、第四接管24和溢流管35，所述第四接管的外侧套设有垫片，所述第四接管的内部设置有排污管，所述溢流管位于排污管的上方，所述排污管位于第一吸水管的下方。
8.根据权利要求1所述的一种立式污水缓冲罐，其特征在于，所述罐体的侧面还设置有盘梯，所述盘梯的角度跨度a为86度，所述盘梯的上端连接在栏杆平台的外侧，所述栏杆平台的下方固定在罐体的顶部上方。
9.根据权利要求1所述的一种立式污水缓冲罐，其特征在于，所述罐体的顶部外侧还设置有扶手，所述扶手位于透光孔的一侧，所述扶手的下侧固定有多个立柱，多个所述立柱之间固定有横栏。
10.根据权利要求1所述的一种立式污水缓冲罐，其特征在于，所述罐体的侧面下端还设置有人孔，所述人孔与清扫孔之间的夹角b为45度;所述人孔的下端外侧套设有第二补强圈，所述第二补强圈的下方贴合固定在罐体外侧表面。
说明书
一种立式污水缓冲罐
技术领域
本实用新型涉及污水处理设备领域，尤其涉及一种立式污水缓冲罐。
背景技术
污水在进入到污水处理池之前，必须先经过污水缓冲罐，从而将污水的水压大幅下降，防止过大的水压直接进入污水处理池;以往的污水缓冲罐功能单一，安全防护功能薄弱，检修较为麻烦，有待于进一步改进。
实用新型内容
针对上述现有技术的现状，本实用新型所要解决的技术问题在于提供一种功能完善，方便对罐体内部进行清扫，检修方便安全，防护功能周全到位的立式污水缓冲罐。
本实用新型解决上述技术问题所采用的技术方案为：一种立式污水缓冲罐，包括第一接管、液位报警法兰、低液位报警口、罐体、盘梯、栏杆平台、透光孔、第一补强圈、人孔、第二补强圈、清扫孔、透气孔、第一螺栓、第一螺母、凸面用石棉橡胶垫片、透气孔法兰、第二接管、第三补强圈、扶手、横栏、立柱、第三接管、第四接管、垫片、液位指示孔、第二螺栓、第二螺母、法兰盘、密封圈、第五接管、管口法兰、第四补强圈、收油管、溢流管、排污管、第一吸水管、进水管、高液位报警口和第二吸水管，其特征在于，所述罐体的顶部外侧设置有竖直分布的第二接管，所述第二接管的上端开口处外侧套设有一个透气孔法兰，所述透气孔的下端开口处外侧也套设有一个透气孔法兰，两个所述透气孔法兰通过四个第一螺栓并搭配使用四个第一螺母连接在一起，两个所述透气孔法兰之间还设置有凸面用石棉橡胶垫片;所述第二接管的下端外侧还套设有第三补强圈，所述第三补强圈的下方贴合固定在罐体顶部表面。
优选地，所述罐体的顶部外侧设置有竖直分布的透光孔，所述透光孔的下端外侧套设有第一补强圈，所述第一补强圈的下方贴合固定在罐体顶部表面，所述透光孔与罐体的连接处高度低于第二接管与罐体的连接处高度。
优选地，所述罐体的顶部外侧还设置有竖直分布的液位指示孔，所述液位指示孔的下端外侧套设有第四补强圈，所述第四补强圈的下方贴合固定在罐体顶部表面。
优选地，所述液位指示孔的上端开口处外侧设置有管口法兰，所述管口法兰的上方通过四个第二螺栓并搭配使用四个第二螺母固定有法兰盘，所述法兰盘与管口法兰之间还设置有密封圈，所述法兰盘的上平面中心插入设置有竖直分布的第五接管;所述第五接管与罐体的连接处高度低于透光孔与罐体的连接处高度。
优选地，所述罐体的侧面上端设置有高液位报警口，所述罐体的侧面下端设置有低液位报警口，所述低液位报警口的外侧设置有液位报警法兰。
优选地，所述罐体的侧面下端还设置有第一接管，所述第一接管的外端连接有收油管;所述罐体的侧面下端还设置有第一吸水管和第二吸水管，所述第一吸水管和第二吸水管位于同一水平面上。
优选地，所述罐体的侧面下端还设置有进水管、第四接管24和溢流管35，所述第四接管的外侧套设有垫片，所述第四接管的内部设置有排污管，所述溢流管位于排污管的上方，所述排污管位于第一吸水管的下方。
优选地，所述罐体的侧面还设置有盘梯，所述盘梯的角度跨度a为86度，所述盘梯的上端连接在栏杆平台的外侧，所述栏杆平台的下方固定在罐体的顶部上方。
优选地，所述罐体的顶部外侧还设置有扶手，所述扶手位于透光孔的一侧，所述扶手的下侧固定有多个立柱，多个所述立柱之间固定有横栏。
优选地，所述罐体的侧面下端还设置有人孔，所述人孔与清扫孔之间的夹角b为45度;所述人孔的下端外侧套设有第二补强圈，所述第二补强圈的下方贴合固定在罐体外侧表面。
与现有技术相比，本实用新型的优点在于：污水在进入到污水处理池之前，必须先经过污水缓冲罐，从而将污水的水压大幅下降，防止过大的水压直接进入污水处理池;以往的污水缓冲罐功能单一，安全防护功能薄弱，检修较为麻烦;本实用新型功能完善，并能过滤油脂且方便对罐体内部进行清扫，检修方便安全，防护功能周全到位，保证了缓冲作用持续有效。
