申请日2017.12.22
公开(公告)日2018.06.15
IPC分类号E02B15/10
摘要
本发明公开了一种用于印刷污水的清理装置及其使用方法，包括承载船、清理旋架、载架盘、第一电机、旋接柱、装仓、第二电机、滚动槽、清理盘、滚轮、摆抓架、翻摆轴、传动摆架、翻转圈、翻块、伸缩接杆、万向球、旋抓架和倒夹钩。本发明的有益效果是：该装置在使用时，通过清理盘中的伸缩接杆伸长，旋抓架旋转式进行刮取浮萍，通过清理旋架上的清理盘在滚动槽内不断往复滚动式对水面的浮萍进行清理、抓取，使清理旋架下方的浮萍运动性更高，清理盘刮取浮萍更加全面、彻底，配合旋接柱带动清理旋架不断带动清理旋架缓慢旋转对船周围的浮萍进行刮取清理，保证了该装置对河水浮萍清理的高效性以及全面性;该装置操作方便，各构件连接灵活。
权利要求书

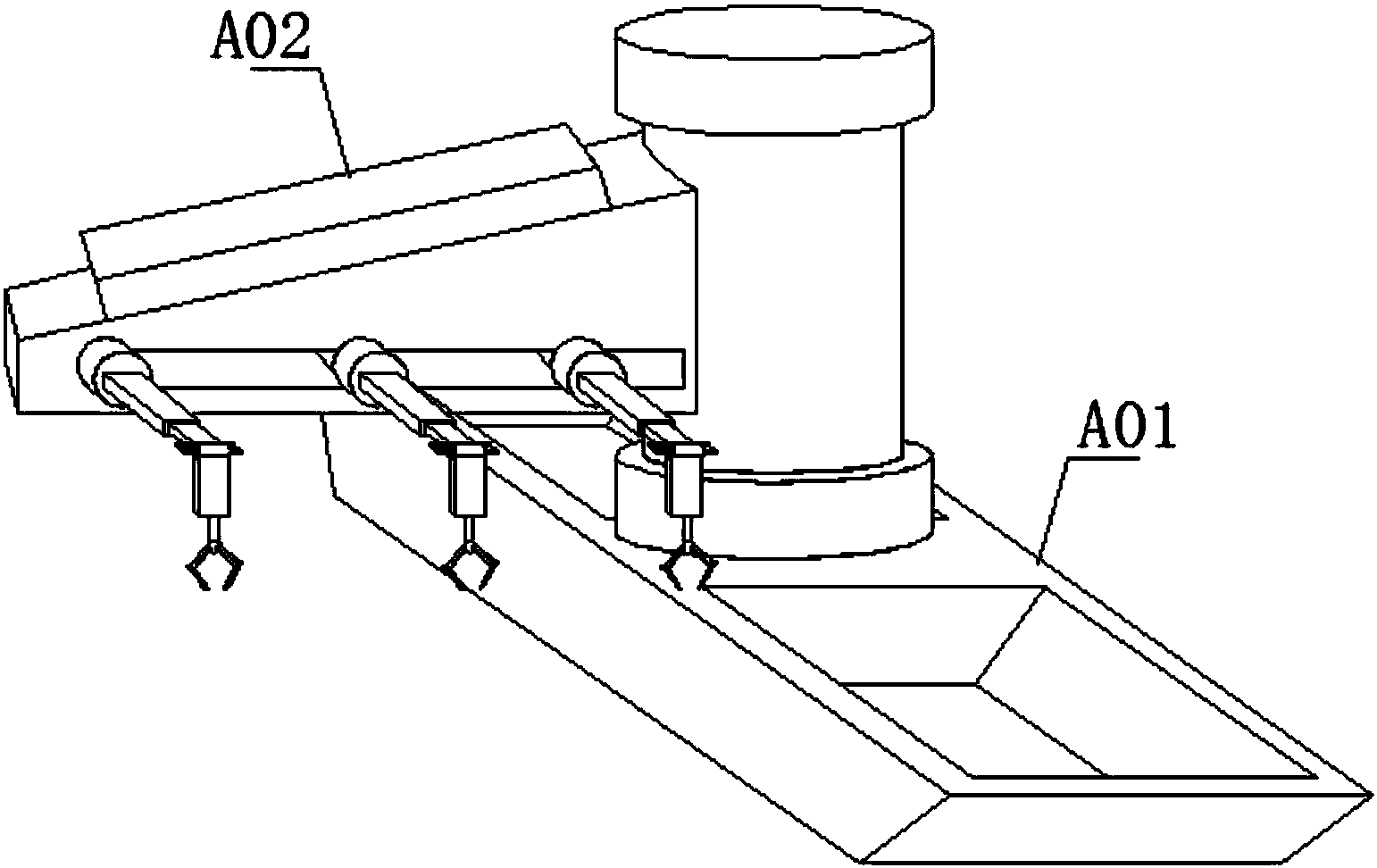

1.一种用于印刷污水的清理装置，包括承载船(A01)和清理旋架(A02)，其特征在于：所述承载船(A01)上设置有载架盘(A03)，且所述载架盘(A03)顶部设置有第一电机(A04)，所述第一电机(A04)下方设置有旋接柱(A05)，且所述承载船(A01)两端均设置有一个装仓(A06)，所述清理旋架(A02)上方倾斜设置有第二电机(A07)，且所述清理旋架(A02)侧壁上设置有滚动槽(A08)，所述滚动槽(A08)内部安装有三个清理盘(A09)，且所述清理盘(A09)一端设置有滚轮(A10)，所述清理盘(A09)另一端设置有摆抓架(A11)，且所述摆抓架(A11)顶部固定连接有翻摆轴(A12)，所述翻摆轴(A12)两端均转动连接有传动摆架(A13)，且所述摆抓架(A11)内部设置有伸缩接杆(A16)，所述伸缩接杆(A16)底部安装有万向球(A17)，且所述万向球(A17)上固定连接有两个旋抓架(A18)。
2.根据权利要求1所述的一种用于印刷污水的清理装置，其特征在于：所述清理旋架(A02)焊接在所述旋接柱(A05)上，且所述清理旋架(A02)与旋接柱(A05)呈转动连接。
3.根据权利要求1所述的一种用于印刷污水的清理装置，其特征在于：所述第二电机(A07)通过滚轮(A10)与清理盘(A09)呈活动连接，且所述滚轮(A10)直径与所述滚动槽(A08)高度大小相匹配。
4.根据权利要求1所述的一种用于印刷污水的清理装置，其特征在于：所述传动摆架(A13)上设置有翻转圈(A14)，且所述翻转圈(A14)一侧转动连接有翻块(A15)，所述翻块(A15)的可翻摆角度为0度到A090度。
5.根据权利要求1所述的一种用于印刷污水的清理装置，其特征在于：两个所述旋抓架(A18)呈对称设置，且所述旋抓架(A18)上等间距设置有三个倒夹钩(A19)。
6.根据权利要求A01所述的一种用于印刷污水的清理装置，其特征在于：所述载架盘(A03)与所述承载船(A01)呈垂直设置，且所述载架盘(A03)与承载船(A01)之间形成倒T形结构。
7.一种用于印刷污水的清理装置的使用方法，其特征在于：本发明在使用时，首先，把整个清理装置位置固定，其次，在使用该装置时，通过清理盘(A09)中的伸缩接杆(A16)伸长，旋抓架A18旋转式进行刮取浮萍，通过清理旋架(A02)上的清理盘(A09)在滚动槽(A08)内不断往复滚动式对水面的浮萍进行清理、抓取，使清理旋架(A02)下方的浮萍运动性更高，清理盘(A09)刮取浮萍更加全面、彻底，配合旋接柱A05不断带动清理旋架(A04)缓慢旋转对船周围的浮萍进行刮取清理，保证了该装置对河水浮萍清理的高效性以及全面性;在旋接柱(A05)带动清理旋架(A02)缓慢旋转的同时，通过传动摆架(A13)带动翻转圈(A14)将摆抓架(A11)摆正并与承载船(A01)相平行，方便将旋抓架(A18)上的浮萍倒落在装仓(A06)中，无需人工刮落浮萍，省时省力，保证了使用的便捷性。
说明书
一种用于印刷污水的清理装置及其使用方法
技术领域
本发明涉及一种印刷污水清理装置，具体为一种用于印刷污水的清理装置及其使用方法，属于污水应用技术领域。
背景技术
印刷是用使用是将文字、图画、照片、防伪等原稿经制版、施墨、加压等工序，使油墨转移到纸张、织品、塑料品、皮革等材料表面上，批量复制原稿内容的技术。印刷是把经审核批准的印刷版，通过印刷机械及专用油墨转印到承印物的过程。同时在这个过程中也产生了污水。
而目前的用于河水中浮萍的清理装置仍然存在着许多不足之处，如现有的清理装置对河水中浮萍清理效率低，对浮萍清理不够全面、彻底，将浮萍刮落在船上费时费力，使用不够方便，灵活性差的缺点。
发明内容
(一)解决的技术问题
本发明的目的就在于为了解决上述现有的清理装置对河水中浮萍清理效率低，对浮萍清理不够全面、彻底，将浮萍刮落在船上费时费力，使用不够方便，灵活性差的缺点。问题而提供一种用于印刷污水的清理装置及其使用方法。
(二)技术方案
本发明通过以下技术方案来实现上述目的，一种用于印刷污水的清理装置及其使用方法，包括承载船和清理旋架，所述承载船上设置有载架盘，且所述载架盘顶部设置有第一电机，所述第一电机下方设置有旋接柱，且所述承载船两端均设置有一个装仓，所述清理旋架上方倾斜设置有第二电机，且所述清理旋架侧壁上设置有滚动槽，所述滚动槽内部安装有三个清理盘，且所述清理盘一端设置有滚轮，所述清理盘另一端设置有摆抓架，且所述摆抓架顶部固定连接有翻摆轴，所述翻摆轴两端均转动连接有传动摆架，且所述摆抓架内部设置有伸缩接杆，所述伸缩接杆底部安装有万向球，且所述万向球上固定连接有两个旋抓架。
优选的，为了使清理旋架能够围绕承载船进行清理浮萍，所述清理旋架焊接在所述旋接柱上，且所述清理旋架与旋接柱呈转动连接。
优选的，为了使清理盘在滚动槽内滚动更加平稳，且该装置对河水浮萍清理更加全面，所述第二电机通过滚轮与清理盘呈活动连接，且所述滚轮直径与所述滚动槽高度大小相匹配。
优选的，为了使摆抓架上刮取的浮萍能够轻松被倒落在装仓中，所述传动摆架上设置有翻转圈，且所述翻转圈一侧转动连接有翻块，所述翻块的可翻摆角度为0度到90度。
优选的，为了使旋抓架刮取浮萍更加全面、彻底，两个所述旋抓架呈对称设置，且所述旋抓架上等间距设置有三个倒夹钩。
优选的，为了使载架盘在承载船上放置更加稳固牢靠，所述载架盘与所述承载船呈垂直设置，且所述载架盘与承载船之间形成倒T形结构。
(三)有益效果
本发明提供了一种智能婴儿车，具备以下有益效果：
1、该装置在使用时，通过清理盘中的伸缩接杆A16伸长，旋抓架A18旋转式进行刮取浮萍，通过清理旋架A02上的清理盘在滚动槽内不断往复滚动式对水面的浮萍进行清理、抓取，使清理旋架A18下方的浮萍运动性更高，清理盘A09刮取浮萍更加全面、彻底，配合旋接柱A05带动清理旋架A18不断带动清理旋架A18缓慢旋转对船周围的浮萍进行刮取清理。
2、保证了该装置对河水浮萍清理的高效性以及全面性;在旋接柱A05带动清理旋架A18缓慢旋转的同时，传动摆架A13带动翻转圈将摆抓架A11摆正并与承载船相平行，方便将旋抓架A18上的浮萍倒落在装仓中，无需人工刮落浮萍，省时省力，保证了使用的便捷性;该装置操作方便，各构件连接灵活。
3、清理旋架A02侧壁上设置有滚动槽A08，滚动槽A08内部安装有三个清理盘A09，且清理盘A09一端设置有滚轮A10，清理盘A09另一端设置有摆抓架A11，且摆抓架A11顶部固定连接有翻摆轴A12，翻摆轴A12两端均转动连接有传动摆架A13，清理旋架A02焊接在旋接柱A05上，且清理旋架A02与旋接柱A05呈转动连接，使清理旋架A02能够围绕承载船A01进行清理浮萍。
4、第二电机A07通过滚轮A10与清理盘A09呈活动连接，且滚轮A10直径与滚动槽A08高度大小相匹配，使清理盘A09在滚动槽A08内滚动更加平稳.传动摆架A13上设置有翻转圈A14，且翻转圈A14一侧转动连接有翻块A15，翻块A15的可翻摆角度为0度到90度，使摆抓架A11上刮取的浮萍能够轻松被倒落在装仓A06中。
5、两个旋抓架A18呈对称设置，且旋抓架A18上等间距设置有三个倒夹钩A19，使旋抓架A18刮取浮萍更加全面、彻底。载架盘A03与承载船A01呈垂直设置，且载架盘A03与承载船A01之间形成倒T形结构，使载架盘A03在承载船A01上放置更加稳固牢靠。
