申请日2018.01.20
公开(公告)日2018.10.26
IPC分类号C02F9/08; C02F103/42
摘要
本实用新型公开了一种游泳池水处理设备，涉及泳池水处理设备技术领域。该游泳池水处理设备，包括箱体，所述箱体的底部与固定板的顶部固定连接，所述固定板的底部与固定柱的顶部固定连接，所述固定柱的底部贯穿缓冲座并延伸至缓冲座的内部与挡板的顶部固定连接，所述挡板底部的四角均与压杆的顶端固定连接，所述压杆的底端贯穿减震器并延伸至减震器的内部与压块的顶部固定连接，所述压块的底部与弹簧的一端固定连接，所述弹簧的另一端与减震器内部的底端固定连接。该游泳池水处理设备，通过电机带动毛刷筒对过滤器表面进行清理，并通过冲洗管向喷头输入水，使喷头对过滤器表面进行冲洗，操作简单，省时省力，提高工作效率。
权利要求书

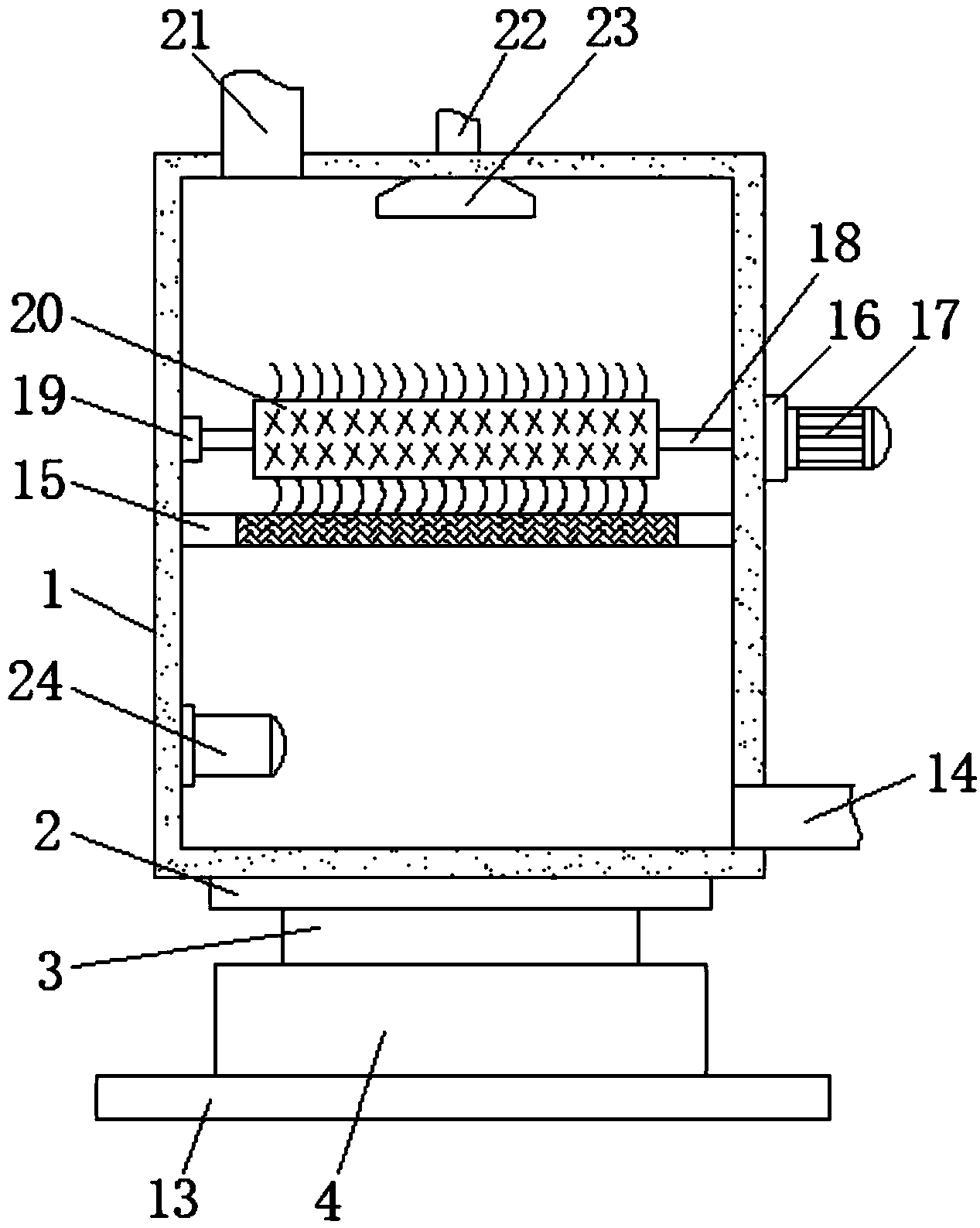

1.一种游泳池水处理设备，包括箱体(1)，所述箱体(1)的底部与固定板(2)的顶部固定连接，其特征在于：所述固定板(2)的底部与固定柱(3)的顶部固定连接，所述固定柱(3)的底部贯穿缓冲座(4)并延伸至缓冲座(4)的内部与挡板(5)的顶部固定连接，所述挡板(5)底部的四角均与压杆(6)的顶端固定连接，所述压杆(6)的底端贯穿减震器(7)并延伸至减震器(7)的内部与压块(8)的顶部固定连接，所述压块(8)的底部与弹簧(9)的一端固定连接，所述弹簧(9)的另一端与减震器(7)内部的底端固定连接，所述减震器(7)的底部与缓冲座(4)内部的底端固定连接，所述缓冲座(4)的底部与底座(13)的顶部固定连接;所述箱体(1)右侧的底部设置有出水管(14)，所述箱体(1)的内部设置有过滤器(15)，所述箱体(1)的右侧固定安装有电机座(16)，所述电机座(16)的右侧设置有电机(17)，所述电机(17)的左侧与转轴(18)的右端固定连接，所述转轴(18)的左端依次贯穿电机座(16)和箱体(1)并延伸至箱体(1)的内部与轴承座(19)活动连接，所述轴承座(19)的左侧与箱体(1)的左侧内壁固定连接，所述转轴(18)的表面套设有毛刷筒(20)，所述毛刷筒(20)的底部与过滤器(15)的顶部接触，所述箱体(1)的顶部设置有进水管(21)，所述进水管(21)的底端贯穿箱体(1)并与箱体(1)的顶部连通，所述箱体(1)的顶部且位于进水管(21)的右侧设置有冲洗管(22)，所述冲洗管(22)的底端贯穿箱体(1)并延伸至箱体(1)的内部与喷头(23)的顶部连通，所述箱体(1)的左侧内壁且位于过滤器(15)的下方设置有紫外线杀菌灯(24)，所述电机(17)与外部控制面板电性连接。
2.根据权利要求1所述的一种游泳池水处理设备，其特征在于：所述减震器(7)的开口处设置有挡块(10)，且挡块(10)与压杆(6)的连接处开设有与压杆(6)相适配的圆孔。
3.根据权利要求1所述的一种游泳池水处理设备，其特征在于：所述缓冲座(4)的内部且位于挡板(5)的左右两侧均开设有滑槽(11)，所述挡板(5)的左右两侧均设有滑块(12)，所述滑块(12)远离挡板(5)的一侧与滑槽(11)的内壁滑动连接。
4.根据权利要求1所述的一种游泳池水处理设备，其特征在于：所述箱体(1)与转轴(18)的连接处开设有轴孔，且轴孔的内部设置有与转轴(18)相适配的轴承。
5.根据权利要求1所述的一种游泳池水处理设备，其特征在于：所述喷头(23)设置为高压喷头，且喷头(23)的顶部与箱体(1)内部的顶端固定连接。
6.根据权利要求1所述的一种游泳池水处理设备，其特征在于：所述电机座(16)与转轴(18)的连接处开设有与转轴(18)相适配的通孔，且通孔的内壁设置为光滑曲面。
说明书
一种游泳池水处理设备
技术领域
本实用新型涉及泳池水处理设备技术领域，具体为一种游泳池水处理设备。
背景技术
游泳池是人们从事游泳运动的场地，人们可以在里面活动或进行比赛。多数游泳池建在地面，根据水温可分为一般游泳池和温水游泳池。游泳池内部的水在使用后需要水处理设备对其进行循环处理。泳池水处理设备的品种有许多，常见的有传统式泳池设备和挂壁式泳池设备。
目前市面中使用的大部分游泳池水处理设备通过过滤层对水进行过滤净化，长期使用后，过滤层表面会积聚污垢不易清除，操作起来麻烦，费时费力，降低工作效率。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种游泳池水处理设备，解决了上述提到的目前市面中使用的大部分游泳池水处理设备通过过滤层对水进行过滤净化，长期使用后，过滤层表面会积聚污垢不易清除，操作起来麻烦，费时费力，降低工作效率的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种游泳池水处理设备，包括箱体，所述箱体的底部与固定板的顶部固定连接，所述固定板的底部与固定柱的顶部固定连接，所述固定柱的底部贯穿缓冲座并延伸至缓冲座的内部与挡板的顶部固定连接，所述挡板底部的四角均与压杆的顶端固定连接，所述压杆的底端贯穿减震器并延伸至减震器的内部与压块的顶部固定连接，所述压块的底部与弹簧的一端固定连接，所述弹簧的另一端与减震器内部的底端固定连接，所述减震器的底部与缓冲座内部的底端固定连接，所述缓冲座的底部与底座的顶部固定连接。
所述箱体右侧的底部设置有出水管，所述箱体的内部设置有过滤器，所述箱体的右侧固定安装有电机座，所述电机座的右侧设置有电机，所述电机的左侧与转轴的右端固定连接，所述转轴的左端依次贯穿电机座和箱体并延伸至箱体的内部与轴承座活动连接，所述轴承座的左侧与箱体的左侧内壁固定连接，所述转轴的表面套设有毛刷筒，所述毛刷筒的底部与过滤器的顶部接触，所述箱体的顶部设置有进水管，所述进水管的底端贯穿箱体并与箱体的顶部连通，所述箱体的顶部且位于进水管的右侧设置有冲洗管，所述冲洗管的底端贯穿箱体并延伸至箱体的内部与喷头的顶部连通，所述箱体的左侧内壁且位于过滤器的下方设置有紫外线杀菌灯，所述电机与外部控制面板电性连接。
优选的，所述减震器的开口处设置有挡块，且挡块与压杆的连接处开设有与压杆相适配的圆孔。
优选的，所述缓冲座的内部且位于挡板的左右两侧均开设有滑槽，所述挡板的左右两侧均设有滑块，所述滑块远离挡板的一侧与滑槽的内壁滑动连接。
优选的，所述箱体与转轴的连接处开设有轴孔，且轴孔的内部设置有与转轴相适配的轴承。
优选的，所述喷头设置为高压喷头，且喷头的顶部与箱体内部的顶端固定连接。
优选的，所述电机座与转轴的连接处开设有与转轴相适配的通孔，且通孔的内壁设置为光滑曲面。
(三)有益效果
本实用新型提供了一种游泳池水处理设备。具备以下有益效果：
(1)、该游泳池水处理设备，通过设置的位于箱体内部且与电机固定连接的转轴以及套设在转轴表面的毛刷筒，并通过设置的位于箱体内部顶端且与冲洗管连通的喷头，从而通过电机带动毛刷筒对过滤器表面进行清理，并通过冲洗管向喷头输入水，使喷头对过滤器表面进行冲洗，加快清理效率，操作简单，省时省力，有效提高工作效率。
(2)、该游泳池水处理设备，通过设置在减震器开口处的挡块，且挡块与压杆的连接处开设有与压杆相适配的圆孔，从而不仅对压杆进行限位，而且提高压杆动作的稳定性。
