申请日2018.01.19
公开(公告)日2018.07.13
IPC分类号C02F9/04; C02F103/30
摘要
本发明涉及织物染色水处理设备技术领域，且公开了一种织物染色水碱前废水的处理设备，包括处理仓，处理仓底部的两侧均设有两组对称的支撑座且每组支撑座的数量为两个，处理仓两侧的顶部均焊接有连接板，两组连接板的中部均通过紧固螺栓与封盖的两侧螺纹连接，封盖通过密封塞与处理仓的内壁活动连接，处理仓内腔的底部设有支撑环，支撑环的底部设有支撑架，处理仓的内壁上放置有碱处理装置。该织物染色水碱前废水的处理设备，通过碱处理装置的作用，便于对织物废水进行吸碱处理，避免了投放大量的石灰进行吸碱，使得废水中的废渣含量增加，需要进行加压过滤处理，增加了工艺的难度，提高了废水处理的效率，优化了工艺过程。
权利要求书

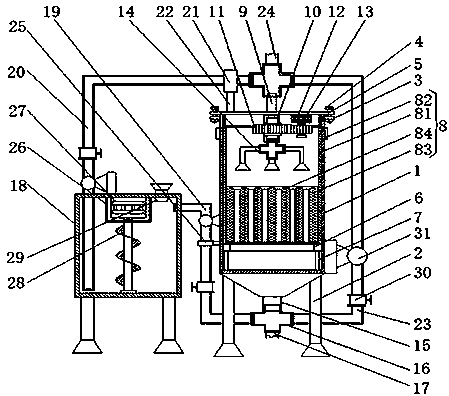

1.一种织物染色水碱前废水的处理设备，包括处理仓(1)，其特征在于：所述处理仓(1)底部的两侧均设有两组对称的支撑座(2)且每组支撑座(2)的数量为两个，所述处理仓(1)两侧的顶部均焊接有连接板(3)，两组所述连接板(3)的中部均通过紧固螺栓(4)与封盖(5)的两侧螺纹连接，所述封盖(5)通过密封塞与处理仓(1)的内壁活动连接，所述处理仓(1)内腔的底部设有支撑环(6)，所述支撑环(6)的底部设有支撑架(7)，所述处理仓(1)的内壁上放置有碱处理装置(8)，所述封盖(5)的中部固定套装有入水管(9)，所述入水管(9)位于封盖(5)下方的一端通过轴承与连接套管(10)的顶端固定套接，所述连接套管(10)的中部固定套接有从动齿轮(11)，所述从动齿轮(11)的外沿与伺服电机(12)上的主动齿轮(13)相啮合，所述伺服电机(12)固定安装在封盖(5)底部的一侧上，所述连接套管(10)的底部固定套装有位于碱处理装置(8)上方的分流装置(14)，所述处理仓(1)的底部设有导流管(15)，所述导流管(15)的底端固定套接有第一四通管(16)，所述第一四通管(16)的底部固定套装有污水排出管(17)，所述处理仓(1)的一侧放置有酸析处理室(18)，且酸析处理室(18)靠近处理仓(1)的一侧通过第一连接管(19)与第一四通管(16)的一端固定套接，所述酸析处理室(18)顶部的一侧固定套装有第二连接管(20)，所述第二连接管(20)的顶端固定套接有管套(21)，所述管套(21)的底部通过支撑杆(22)与封盖(5)固定连接，所述第一四通管(16)的另一端与第三连接管(23)的一端固定套装，所述第三连接管(23)的另一端通过第一四通管(16)与入水管(9)和第二连接管(20)连通，且上方第一四通管(16)的顶端固定套装有污水排入管(24)。
2.根据权利要求1所述的一种织物染色水碱前废水的处理设备，其特征在于：所述碱处理装置(8)包括放置架(81)，所述放置架(81)两侧的顶端均设有扣环(82)，两组所述扣环(82)分别卡接在处理仓(1)的两侧，所述放置架(81)的底部固定连接有位于处理仓(1)内腔的柱状树脂(83)，且放置架(81)的底部与支撑环(6)活动连接，所述柱状树脂(83)的中部开设有导流槽(84)。
3.根据权利要求1所述的一种织物染色水碱前废水的处理设备，其特征在于：所述分流装置(14)包括第二四通管(141)，所述第二四通管(141)的两端均固定套装有L型支管(142)，两组所述L型支管(142)的底端均设有喷头(143)，所述第二四通管(141)的底端固定套装有直管(144)，所述直管(144)的底端设有喷头(143)，所述分流装置(14)位于柱状树脂(83)的正上方。
4.根据权利要求1所述的一种织物染色水碱前废水的处理设备，其特征在于：所述支撑架(7)的形状为环形，且支撑架(7)的内径值小于支撑环(6)内圈的直径值，所述支撑架(7)的内径值大于处理仓(1)底部开孔的直径值。
5.根据权利要求1所述的一种织物染色水碱前废水的处理设备，其特征在于：所述第一连接管(19)的形状为Z形，且第一连接管(19)的中部设有固定架(25)，所述固定架(25)的另一侧与处理仓(1)的内壁固定连接。
6.根据权利要求1所述的一种织物染色水碱前废水的处理设备，其特征在于：所述酸析处理室(18)内腔的顶部设有密封架(26)，所述密封架(26)内固定安装有驱动电机(27)，所述驱动电机(27)的输出轴贯穿密封架(26)并延伸至酸析处理室(18)内腔的底部，且驱动电机(27)的输出轴与密封架(26)和酸析处理室(18)之间均采用轴承连接，所述驱动电机(27)的输出轴上固定套装有搅拌页桨(28)，所述酸析处理室(18)顶部远离第二连接管(20)的一侧设有酸液添加漏斗(29)。
7.根据权利要求1所述的一种织物染色水碱前废水的处理设备，其特征在于：所述第二连接管(20)的形状为L形，且第二连接管(20)的底端贯穿酸析处理室(18)并延伸至酸析处理室(18)内腔的底部，所述第二连接管(20)与酸析处理室(18)内腔的底部不接触。
8.根据权利要求1所述的一种织物染色水碱前废水的处理设备，其特征在于：所述第三连接管(23)、第一连接管(19)和第二连接管(20)上均配套设有水流控制阀(30)和(31)，且第三连接管(23)、第一连接管(19)和第二连接管(20)的管径值分别相等。
9.根据权利要求2所述的一种织物染色水碱前废水的处理设备，其特征在于：所述柱状树脂(83)的导流槽(84)不少于六条，且柱状树脂(83)的导流槽(84)均匀的分布在柱状树脂(83)的中部，所述状树脂(83)的导流槽(84)的顶部形状为漏斗形。
说明书
一种织物染色水碱前废水的处理设备
技术领域
本发明涉及织物染色水处理设备技术领域，具体为一种织物染色水碱前废水的处理设备。
背景技术
染色即染上颜色，也称上色，是指用化学的或其他的方法影响物质本身而使其着色，在技术允许的条件下，通过染色可以使物体呈现出人们所需要的各种颜色，用五颜六色来装点生活，染色是用染料使纤维等材料着色的一种方法。
现如今，大多织物进行染色的过程是在车间内完成，而染色结束后，车间内存有大量的染色废水，这些废水中的减浓度较高，如直接排出，会造成环境的严重污染，因此需要对车间内的染色废水加以处理，待达到排放标准后再进行排放。
目前的织物碱前废水处理工艺为：加酸至废水pH值调整为3-4(即酸析)，然后进行压滤处理(即固液分离)，再向滤液中加入石灰进行中和，将滤液pH 调整至7左右，同时产生废渣，过滤后将滤液与车间水混合，最后进行生化处理，以实现达标排放，工艺过程中的石灰应用，增加了废渣的产生，同时增加了生产的成本，酸的耗费量较大，使得废水中的电解质浓度较高，抑制了生化处理中的细菌活性，使得生化处理效果不明显，为此我们提出一种织物染色水碱前废水的处理设备。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种织物染色水碱前废水的处理设备，具备硫酸耗费量较低，碱投放量较低，降低了废水中的电解质浓度，提高了生物处理的成效等优点，解决了工艺过程中的石灰应用，增加了废渣的产生，同时增加了生产的成本，酸的耗费量较大，使得废水中的电解质浓度较高，抑制了生化处理中的细菌活性，使得生化处理效果不明显的问题。
(二)技术方案
为实现上述硫酸耗费量较低，碱投放量较低，降低了废水中的电解质浓度，提高了生物处理的成效的目的，本发明提供如下技术方案：一种织物染色水碱前废水的处理设备，包括处理仓，所述处理仓底部的两侧均设有两组对称的支撑座且每组支撑座的数量为两个，所述处理仓两侧的顶部均焊接有连接板，两组所述连接板的中部均通过紧固螺栓与封盖的两侧螺纹连接，所述封盖通过密封塞与处理仓的内壁活动连接，所述处理仓内腔的底部设有支撑环，所述支撑环的底部设有支撑架，所述处理仓的内壁上放置有碱处理装置，所述封盖的中部固定套装有入水管，所述入水管位于封盖下方的一端通过轴承与连接套管的顶端固定套接，所述连接套管的中部固定套接有从动齿轮，所述从动齿轮的外沿与伺服电机上的主动齿轮相啮合，所述伺服电机固定安装在封盖底部的一侧上，所述连接套管的底部固定套装有位于碱处理装置上方的分流装置，所述处理仓的底部设有导流管，所述导流管的底端固定套接有第一四通管，所述第一四通管的底部固定套装有污水排出管，所述处理仓的一侧放置有酸析处理室，且酸析处理室靠近处理仓的一侧通过第一连接管与第一四通管的一端固定套接，所述酸析处理室顶部的一侧固定套装有第二连接管，所述第二连接管的顶端固定套接有管套，所述管套的底部通过支撑杆与封盖固定连接，所述第一四通管的另一端与第三连接管的一端固定套装，所述第三连接管的另一端通过第一四通管与入水管和第二连接管连通，且上方第一四通管的顶端固定套装有污水排入管。
优选的，所述碱处理装置包括放置架，所述放置架两侧的顶端均设有扣环，两组所述扣环分别卡接在处理仓的两侧，所述放置架的底部固定连接有位于处理仓内腔的柱状树脂，且放置架的底部与支撑环活动连接，所述柱状树脂的中部开设有导流槽。
优选的，所述分流装置包括第二四通管，所述第二四通管的两端均固定套装有L型支管，两组所述L型支管的底端均设有喷头，所述第二四通管的底端固定套装有直管，所述直管的底端设有喷头，所述分流装置位于柱状树脂的正上方。
优选的，所述支撑架的形状为环形，且支撑架的内径值小于支撑环内圈的直径值，所述支撑架的内径值大于处理仓底部开孔的直径值。
优选的，所述第一连接管的形状为Z形，且第一连接管的中部设有固定架，所述固定架的另一侧与处理仓的内壁固定连接。
优选的，所述酸析处理室内腔的顶部设有密封架，所述密封架内固定安装有驱动电机，所述驱动电机的输出轴贯穿密封架并延伸至酸析处理室内腔的底部，且驱动电机的输出轴与密封架和酸析处理室之间均采用轴承连接，所述驱动电机的输出轴上固定套装有搅拌页桨，所述酸析处理室顶部远离第二连接管的一侧设有酸液添加漏斗。
优选的，所述第二连接管的形状为L形，且第二连接管的底端贯穿酸析处理室并延伸至酸析处理室内腔的底部，所述第二连接管与酸析处理室内腔的底部不接触。
优选的，所述第三连接管、第一连接管和第二连接管上均配套设有水流控制阀和，且第三连接管、第一连接管和第二连接管的管径值分别相等。
优选的，所述柱状树脂的导流槽不少于六条，且柱状树脂的导流槽均匀的分布在柱状树脂的中部，所述状树脂的导流槽的顶部形状为漏斗形。
(三)有益效果
与现有技术相比，本发明提供了一种织物染色水碱前废水的处理设备，具备以下有益效果：
1、该织物染色水碱前废水的处理设备，通过碱处理装置的作用，便于对织物废水进行吸碱处理，避免了投放大量的石灰进行吸碱，使得废水中的废渣含量增加，需要进行加压过滤处理，增加了工艺的难度，提高了废水处理的效率，优化了工艺过程。
2、该织物染色水碱前废水的处理设备，通过第一连接管、水流控制阀和水泵的配合，便于将吸碱后平均pH在伺服电机左右的废水，导流至酸析处理室内，进行酸析处理，减少了酸析处理时硫酸的用量，同时降低了生化处理废水中的电解质浓度，有利于生化处理中的细菌活化。
3、该织物染色水碱前废水的处理设备，通过驱动电机和酸液添加漏斗的配合，便于对酸析处理室内酸析的废水进行搅拌摇匀，便于快速的调节废水 pH值，利用第二连接管将酸析处理室内酸析后的废水，导流至处理仓内，进行中和，进而实现以废治废的目的。
4、该织物染色水碱前废水的处理设备，通过分流装置的作用，便于将废水均匀的喷洒至柱状树脂上，便于柱状树脂快速的进行碱离子的交换，使得废水的pH值降低，提高了废水处理的效率。
5、该织物染色水碱前废水的处理设备，通过处理仓上的孔和碱处理装置的配合，便于对柱状树脂进行更换，提高了柱状树脂更换的便捷性，同时保证废水碱处理的效果，提高废水处理的标准，避免废水直接排放，导致环境受到污染。
