申请日2018.04.02
公开(公告)日2018.11.02
IPC分类号F16K1/00; F16K11/044; F16K47/02; F16K1/36; C02F9/02
摘要
本实用新型涉及净水机用废水阀和净水机。净水机用废水阀包括：阀腔(5);阀芯(9)，可运动地设置在所述阀腔(5)中;进口(4)，用于将清洗废水阀的流体引入所述阀腔(5);出口(6)，用于输出所述阀腔(5)中的流体;以及导流部件(7)，用于将所述进口(4)引入的流体朝偏离所述阀芯(9)的方向引导。应用本申请的技术方案，导流部件将进口引入的清洗流体朝偏离阀芯的方向引导，解决了现有技术中存在的阀芯受冲击较大的问题。
权利要求书
1.一种净水机用废水阀，其特征在于，包括：
阀腔(5);
阀芯(9)，可运动地设置在所述阀腔(5)中;
进口(4)，用于将清洗废水阀的流体引入所述阀腔(5);
出口(6)，用于输出所述阀腔(5)中的流体;以及

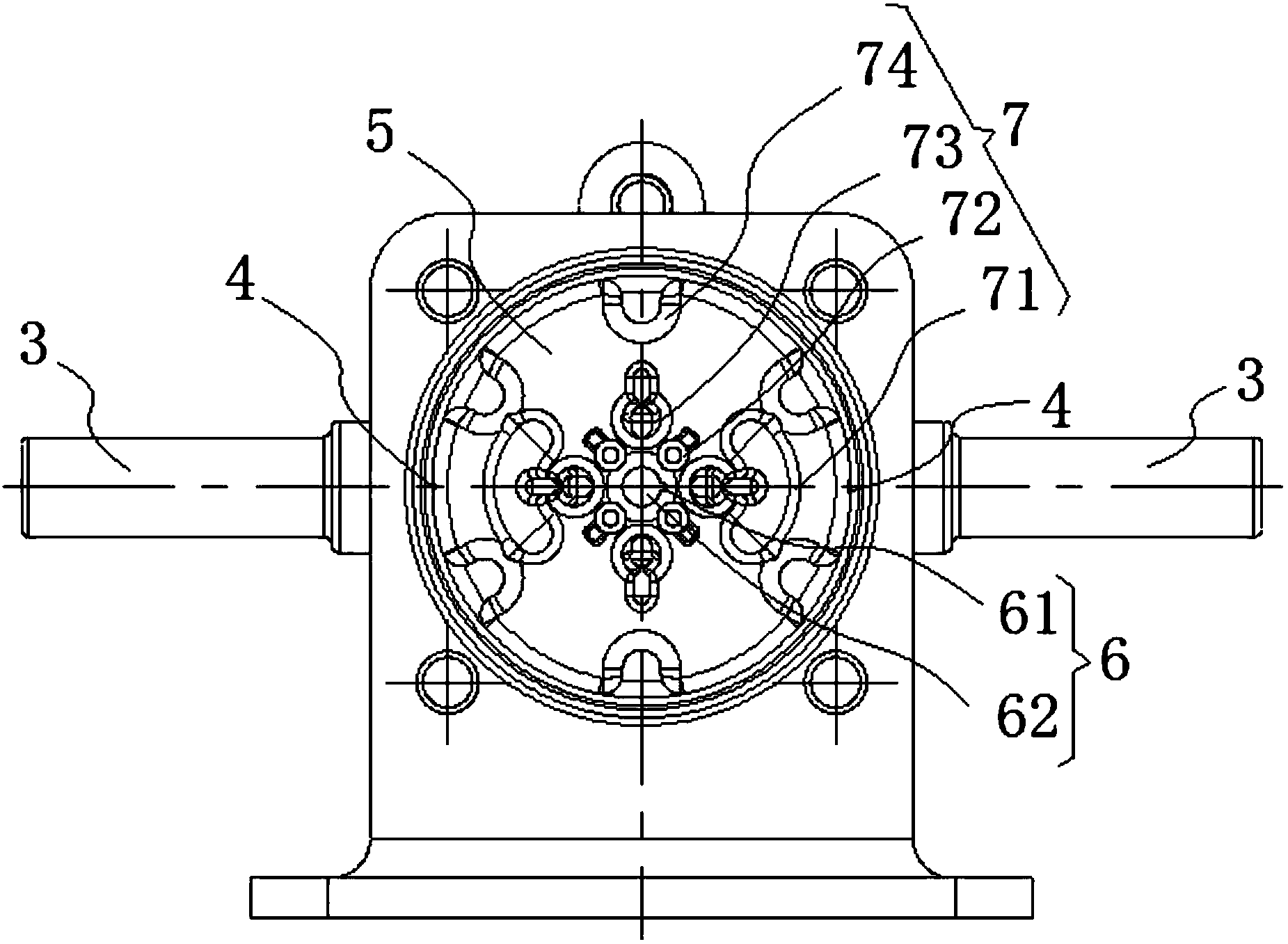

导流部件(7)，用于将所述进口(4)引入的流体朝偏离所述阀芯(9)的方向引导。
2.根据权利要求1所述的净水机用废水阀，其特征在于，所述导流部件(7)包括：
第一导流部件(71)，设在所述阀芯(9)的周面和所述进口(4)之间，用于将所述进口(4)引入的流体向其两侧引导。
3.根据权利要求2所述的净水机用废水阀，其特征在于，所述第一导流部件(71)包括朝所述进口(4)凸出的曲面。
4.根据权利要求2所述的净水机用废水阀，其特征在于，
所述导流部件(7)还包括沿所述阀芯(9)的周向布置的多个第二导流部件(73)，相邻两个所述第二导流部件(73)之间具有允许流体通过的间隙，所述第二导流部件(73)比所述第一导流部件(71)靠近所述阀芯(9)。
5.根据权利要求4所述的净水机用废水阀，其特征在于，
所述第一导流部件(71)与至少部分所述第二导流部件(73)沿所述阀芯(9)的周向间隔设置;
所述第一导流部件(71)与多个所述第二导流部件(73)中的一个位于所述阀芯(9)周向的同一角度。
6.根据权利要求4所述的净水机用废水阀，其特征在于，所述导流部件(7)还包括沿所述阀芯(9)的周向布置的多个第三导流部件(72)，相邻两个所述第三导流部件(72)之间具有允许流体通过的间隙，所述第三导流部件(72)比所述第二导流部件(73)靠近所述阀芯(9)。
7.根据权利要求6所述的净水机用废水阀，其特征在于，所述第三导流部件(72)与所述第二导流部件(73)沿所述阀芯(9)的周向交替布置。
8.根据权利要求6所述的净水机用废水阀，其特征在于，所述阀芯(9)包括邻近所述出口(6)的第一段和比所述第一段远离所述出口(6)的第二段，
多个所述第二导流部件(73)沿所述阀芯(9)的第二段周向布置，以引导所述阀芯(9)沿其轴向移动;以及
多个所述第三导流部件(72)沿所述阀芯(9)的第一段周向布置，以引导所述阀芯(9)沿其轴向移动。
9.根据权利要求2所述的净水机用废水阀，其特征在于，所述进口(4)为至少两个，至少两个所述进口(4)沿所述阀芯(9)的周向布置。
10.根据权利要求9所述的净水机用废水阀，其特征在于，所述第一导流部件(71)与所述进口(4)一一对应地设置。
11.根据权利要求9所述的净水机用废水阀，其特征在于，至少两个所述进口(4)沿所述阀芯(9)的周向均匀布置。
12.根据权利要求11所述的净水机用废水阀，其特征在于，相邻两个所述第一导流部件(71)之间具有允许流体通过的间隙。
13.根据权利要求1所述的净水机用废水阀，其特征在于，所述导流部件(7)包括：
环状部件(75)，套设在所述阀芯(9)外，并位于所述阀芯(9)的周面与所述进口(4)之间。
14.根据权利要求13所述的净水机用废水阀，其特征在于，所述导流部件(7)还包括：
第一导流部件(71)，设在所述环状部件(75)和所述进口(4)之间，用于将所述进口(4)引入的流体向其两侧引导。
15.根据权利要求13所述的净水机用废水阀，其特征在于，还包括：
引流通道(13)，用于将流体由所述环状部件(75)朝所述阀芯(9)端部的所述出口(6)引导。
16.根据权利要求1所述的净水机用废水阀，其特征在于，所述导流部件(7)还包括：
第四导流部件(74)，设在所述阀腔(5)的远离所述阀芯(9)的一侧，所述第四导流部件(74)为沿所述阀芯(9)的周向布置的多个。
17.根据权利要求1所述的净水机用废水阀，其特征在于，还包括：
安装孔;以及
套设在安装孔上的耐磨件(10)，用于在其上形成所述出口(6)。
18.一种净水机用废水阀，其特征在于，包括：
阀腔(5);
阀芯(9)，可运动地设置在所述阀腔(5)中;
进口(4)，用于将清洗废水阀的流体引入所述阀腔(5);以及
出口(6)，用于输出所述阀腔(5)内的所述流体;
其中，所述阀芯(9)的截面积小于所述出口(6)的截面积，所述阀芯(9)和所述出口(6)之间的缝隙用于流通净水机产生的废水;或，所述阀芯(9)上设有废水流道(14)，所述废水流道(14)连通所述阀腔(5)和所述出口(6)。
19.根据权利要求18所述的净水机用废水阀，其特征在于，所述阀芯(9)的截面的形状与所述出口(6)的形状相同或不同。
20.根据权利要求18所述的净水机用废水阀，其特征在于，所述进口(4)为至少两个，至少两个所述进口(4)沿所述阀芯(9)的周向布置。
21.一种净水机，其特征在于，包括权利要求1至20中任一项所述的净水机用废水阀。
22.根据权利要求21所述的净水机，其特征在于，还包括反渗透过滤部件(22d)，包括用于引入待过滤的水的进口、输出过滤后的净化水的第一出口和输出废水的第二出口，废水阀的所述进口(4)包括所述出口包括与所述第二出口、连通。
23.根据权利要求22所述的净水机，其特征在于，还包括设在反渗透过滤部件(22d)下游的储存部件(32)，所述储存部件(32)用于储存反渗透过滤部件(22d)净化后的水和用于将所述净水后的水向所述反渗透过滤部件(22d)的出口输送以清洗所述废水阀。
24.根据权利要求22所述的净水机，其特征在于，所述进口(4)还包括第二进口，所述净水机还包括设在所述第二进口的上游的第一过滤部件。
说明书
净水机用废水阀和净水机
技术领域
本实用新型涉及家用电器领域，具体而言，涉及一种净水机用废水阀和净水机。
背景技术
现有的净水机包括反渗透过滤部件，反渗透过滤部件包括用于引入待净化的水的进口、输出净化后的水的第一出口和用于输出净化过程中产生的废水的第二出口。净水机还包括与第二出口连通的用于控制废水量的废水阀。在长期的使用过程中，废水阀的孔道内容易被水中的微生物胶体杂质(如活性炭颗粒碎末、PP棉塑料碎末、矿物质分子、重金属离子等)堵塞没有被冲洗到而以致废水无法排出而损坏报废该阀，同时废水无法排出也造成反渗透滤芯膜堵塞而损坏报废反渗透滤芯。
专利号为CN107202189A的专利申请公开了一种便于对废水阀进行清洗的结构，但是该结构中进水孔引入的冲洗用水对阀芯的冲击较大，容易产生较大的噪音，也容易影响废水阀的使用寿命。
实用新型内容
本实用新型旨在提供一种净水机用废水阀和净水机，以改善现有技术中阀芯受到的冲击力较大的问题。
根据本实用新型实施例的一个方面，本实用新型提供了一种净水机用废水阀，净水机用废水阀包括：
阀腔;
阀芯，可运动地设置在阀腔中;
进口，用于将清洗废水阀的流体引入阀腔;
出口，用于输出阀腔中的流体;以及
导流部件，用于将进口引入的流体朝偏离阀芯的方向引导。
可选地，导流部件包括：
第一导流部件，设在阀芯的周面和进口之间，用于将进口引入的流体向其两侧引导。
可选地，第一导流部件包括朝进口凸出的曲面。
可选地，
导流部件还包括沿阀芯的周向布置的多个第二导流部件，相邻两个第二导流部件之间具有允许流体通过的间隙，第二导流部件比第一导流部件靠近阀芯。
可选地，
第一导流部件与至少部分第二导流部件沿阀芯的周向间隔设置;
第一导流部件与多个第二导流部件中的一个位于阀芯周向的同一角度。
可选地，导流部件还包括沿阀芯的周向布置的多个第三导流部件，相邻两个第三导流部件之间具有允许流体通过的间隙，第三导流部件比第二导流部件靠近阀芯。
可选地，第三导流部件与第二导流部件沿阀芯的周向交替布置。
可选地，阀芯包括邻近出口的第一段和比第一段远离出口的第二段，
多个第二导流部件沿阀芯的第二段周向布置，以引导阀芯沿其轴向移动;以及
多个第三导流部件沿阀芯的第一段周向布置，以引导阀芯沿其轴向移动。
可选地，进口为至少两个，至少两个进口沿阀芯的周向布置。
可选地，第一导流部件与进口一一对应地设置。
可选地，至少两个进口沿阀芯的周向均匀布置。
可选地，相邻两个第一导流部件之间具有允许流体通过的间隙。
可选地，导流部件包括：
环状部件，套设在阀芯外，并位于阀芯的周面与进口之间。
可选地，导流部件还包括：
第一导流部件，设在环状部件和进口之间，用于将进口引入的流体向其两侧引导。
可选地，净水机用废水阀还包括：
引流通道，用于将流体由环状部件朝阀芯端部的出口引导。
可选地，导流部件还包括：
第四导流部件，设在阀腔的远离阀芯的一侧，第四导流部件为沿阀芯的周向布置的多个。
可选地，净水机用废水阀还包括：
安装孔;以及
套设在安装孔上的耐磨件，用于在其上形成出口。
根据本申请的另一方面，还提供了一种净水机用废水阀，可选地，包括：
阀腔;
阀芯，可运动地设置在阀腔中;
进口，用于将清洗废水阀的流体引入阀腔;以及
出口，用于输出阀腔内的流体，阀芯的截面积小于出口的截面积，阀芯和出口之间的缝隙用于流通净水机产生的废水;或，阀芯上设有废水流道，所述废水流道连通所述阀腔和所述出口。
可选地，阀芯的截面的形状与出口的形状相同或不同。
可选地，进口为至少两个，两个进口沿所述阀芯的周向布置
根据本申请的另一方面，还提供了一种净水机，包括上述的净水机用废水阀。
可选地，净水机还包括反渗透过滤部件，包括用于引入待过滤的水的进口、输出过滤后的净化水的第一出口和输出废水的第二出口，废水阀的进口包括出口包括与第二出口、连通。
可选地，净水机还包括设在反渗透过滤部件下游的储存部件，储存部件用于储存反渗透过滤部件净化后的水和用于将净水后的水向反渗透过滤部件的出口输送以清洗废水阀。
可选地，进口还包括第二进口，净水机还包括设在第二进口的上游的第一过滤部件。
应用本申请的技术方案，导流部件将进口引入的清洗流体朝偏离阀芯的方向引导，解决了现有技术中存在的阀芯受冲击较大的问题。
