申请日2018.04.03
公开(公告)日2019.02.01
IPC分类号C02F9/04
摘要
本实用新型提供一种城市污水循环过滤装置，涉及污水处理设备领域。该城市污水循环过滤装置，包括处理箱和反应箱，处理箱的底部与反应箱的顶部固定连接，处理箱的顶部固定连接有供电箱，处理箱的顶部且位于供电箱的两侧固定连接有支撑柱，支撑柱的顶部固定安装有风力发电箱。该城市污水循环过滤装置，设置有独立的供电箱，通过风轮和风力发电箱将风能转换成电能，通过太阳能板将太阳能转换成电能，通过继电器和蓄电池为整个装置供电，还设置有处理箱和反应箱，处理箱应用物理处理法去除污水中不溶解的污染物和寄生虫卵，反应箱将污水中各种复杂的有机物氧化降解为简单的物质，去除污水中的磷、氮、难降解的有机物、无机盐。
权利要求书

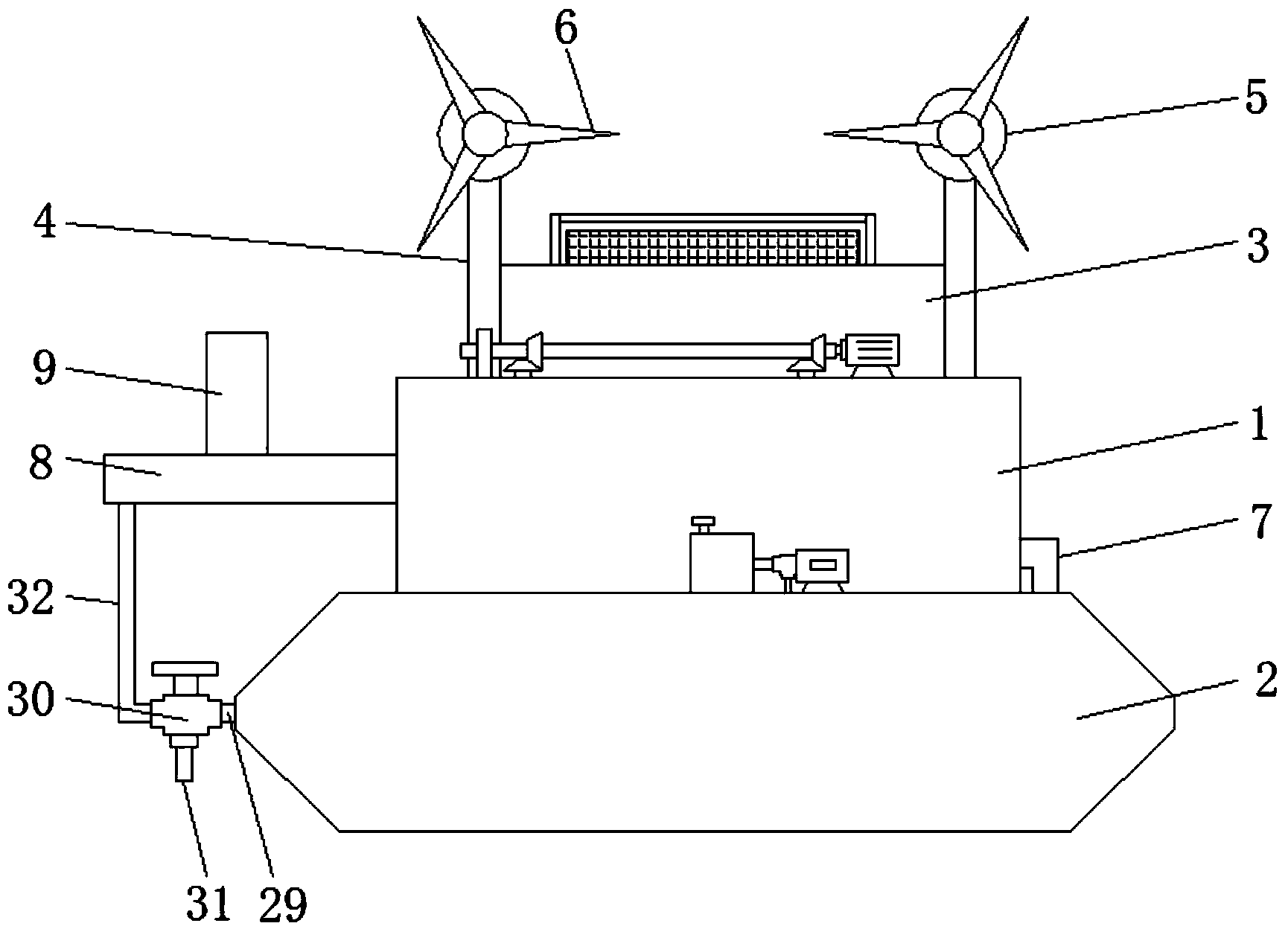

1.一种城市污水循环过滤装置，包括处理箱(1)和反应箱(2)，所述处理箱(1)的底部与反应箱(2)的顶部固定连接，其特征在于：所述处理箱(1)的顶部固定连接有供电箱(3)，所述处理箱(1)的顶部且位于供电箱(3)的两侧固定连接有支撑柱(4)，所述支撑柱(4)的顶部固定安装有风力发电箱(5)，所述风力发电箱(5)的正面通过转轴活动安装有风轮(6)，所述处理箱(1)的右侧相通有过水管(7)，所述过水管(7)远离处理箱(1)的一端与反应箱(2)相通，所述处理箱(1)的左侧相通有进水管(8)，所述进水管(8)的顶部相通有进水口(9);
所述供电箱(3)的内壁底部分别固定安装有蓄电池(10)和继电器(11)，所述供电箱(3)的顶部固定安装有太阳能板(12)，所述处理箱(1)的内壁底部从左到右依次分别固定连接有粗滤板(15)、精滤板(16)和过滤塔(17)，所述处理箱(1)的顶部且位于供电箱(3)的前侧通过基座固定安装有电机(18)，所述电机(18)的输出端固定连接有转动杆(19)，所述处理箱(1)的顶部且位于电机(18)的左侧固定安装有与转动杆(19)相适配的轴承座(20)，所述转动杆(19)的表面固定套接有两个主齿轮(21)，所述处理箱(1)的内部设置有两个搅拌杆(23)，所述搅拌杆(23)的表面固定连接有搅拌叶(24)，所述反应箱(2)的顶部且位于处理箱(1)的前侧通过基座固定安装有风机(25)，所述风机(25)的输出端和输入端均相通有风管(26)，所述反应箱(2)的顶部且位于风机(25)的左侧固定连接有臭氧箱(27)，所述风机(25)的输入端通过风管(26)与臭氧箱(27)相通，所述风机(25)的输出端通过风管(26)与反应箱(2)相通。
2.根据权利要求1所述的一种城市污水循环过滤装置，其特征在于：所述供电箱(3)的顶部且位于太阳能板(12)的两侧固定连接有支撑杆(13)，所述支撑杆(13)的顶部固定连接有防护板(14)。
3.根据权利要求1所述的一种城市污水循环过滤装置，其特征在于：所述搅拌杆(23)的顶部贯穿处理箱(1)并延伸至处理箱(1)的上方，所述搅拌杆(23)延伸至处理箱(1)上方的一端表面固定套接有联动齿轮(22)，所述联动齿轮(22)与主齿轮(21)之间相互啮合。
4.根据权利要求1所述的一种城市污水循环过滤装置，其特征在于：所述臭氧箱(27)的顶部活动连接有密封盖(28)，所述反应箱(2)的左侧相通有出水管(29)。
5.根据权利要求4所述的一种城市污水循环过滤装置，其特征在于：所述出水管(29)的左侧相通有三通阀门(30)，所述三通阀门(30)的第二接头相通有排水管(31)。
6.根据权利要求5所述的一种城市污水循环过滤装置，其特征在于：所述三通阀门(30)的第三接头相通有循环管(32)，所述循环管(32)远离三通阀门(30)的一端与进水管(8)相通。
说明书
一种城市污水循环过滤装置
技术领域
本实用新型涉及污水处理设备领域，具体为一种城市污水循环过滤装置。
背景技术
城市污水是排入城镇污水系统的污水的统称，还包括生产废水和截留的雨水，城市污水主要包括生活污水和工业污水，由城市排水管网汇集并输送到污水处理厂进行处理，城市生活污水、工业废水和城市径流污水汇流而成的污水，如果城市污水不经处理就排入地面水体，会使河流、湖泊受到污染。
城市污水处理是指为改变污水性质，使其对环境水域不产生危害而采取的措施，城市污水通过过滤装置过滤后就可以重新利用，但是传统的城市污水过滤装置大都需要连接电源，污水排放量大，使用的电能多，很不环保，而且传统的污水过滤装置过滤效果大都不理想，污水经一遍过滤处理很难完全过滤。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种城市污水循环过滤装置，解决了现有的城市污水过滤装置不环保节能、过滤效果差的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种城市污水循环过滤装置，包括处理箱和反应箱，所述处理箱的底部与反应箱的顶部固定连接，所述处理箱的顶部固定连接有供电箱，所述处理箱的顶部且位于供电箱的两侧固定连接有支撑柱，所述支撑柱的顶部固定安装有风力发电箱，所述风力发电箱的正面通过转轴活动安装有风轮，所述处理箱的右侧相通有过水管，所述过水管远离处理箱的一端与反应箱相通，所述处理箱的左侧相通有进水管，所述进水管的顶部相通有进水口。
所述供电箱的内壁底部分别固定安装有蓄电池和继电器，所述供电箱的顶部固定安装有太阳能板，所述处理箱的内壁底部从左到右依次分别固定连接有粗滤板、精滤板和过滤塔，所述处理箱的顶部且位于供电箱的前侧通过基座固定安装有电机，所述电机的输出端固定连接有转动杆，所述处理箱的顶部且位于电机的左侧固定安装有与转动杆相适配的轴承座，所述转动杆的表面固定套接有两个主齿轮，所述处理箱的内部设置有两个搅拌杆，所述搅拌杆的表面固定连接有搅拌叶，所述反应箱的顶部且位于处理箱的前侧通过基座固定安装有风机，所述风机的输出端和输入端均相通有风管，所述反应箱的顶部且位于风机的左侧固定连接有臭氧箱，所述风机的输入端通过风管与臭氧箱相通，所述风机的输出端通过风管与反应箱相通。
优选的，所述供电箱的顶部且位于太阳能板的两侧固定连接有支撑杆，所述支撑杆的顶部固定连接有防护板。
优选的，所述搅拌杆的顶部贯穿处理箱并延伸至处理箱的上方，所述搅拌杆延伸至处理箱上方的一端表面固定套接有联动齿轮，所述联动齿轮与主齿轮之间相互啮合。
优选的，所述臭氧箱的顶部活动连接有密封盖，所述反应箱的左侧相通有出水管。
优选的，所述出水管的左侧相通有三通阀门，所述三通阀门的第二接头相通有排水管。
优选的，所述三通阀门的第三接头相通有循环管，所述循环管远离三通阀门的一端与进水管相通。
(三)有益效果
本实用新型提供了一种城市污水循环过滤装置。具备以下有益效果：
1、该城市污水循环过滤装置，设置有独立的供电箱，通过风轮和风力发电箱将风能转换成电能，通过太阳能板将太阳能转换成电能，通过继电器和蓄电池为整个装置供电，还设置有处理箱和反应箱，处理箱应用物理处理法去除污水中不溶解的污染物和寄生虫卵，反应箱将污水中各种复杂的有机物氧化降解为简单的物质，去除污水中的磷、氮、难降解的有机物、无机盐，完成一遍处理的污水可以通过循环管再次进入处理箱和反应箱进行循环过滤处理，相比传统的一遍式过滤过滤效果更好，可有效避免污水中的有害物质残留，解决了现有的城市污水过滤装置不环保节能、过滤效果差的问题。
2、该城市污水循环过滤装置，通过电机可带动搅拌叶对污水搅拌，有效防止污水中的固体杂质和污泥沉淀造成堵塞，通过防护板可以有效防止太阳能板进水损坏，而且防护板是透明的，可以使太阳能板正常工作，通过粗滤板可以对污水进行初步过滤，通过精滤板可以对污水进行更细致的过滤，通过过滤塔可以清除污水中大部分污染物和有害细菌。
