申请日2018.04.03
公开(公告)日2019.03.01
IPC分类号C02F9/04
摘要
本实用新型公开了一种石矿码头的污水处理设备，其结构包括前盖、进水口、检查口、通风口、螺旋搅动装置、循环管道、定位插销、支撑柱、支撑板，进水口相嵌安装于前盖表面，通风口与检查口相平行，螺旋搅动装置外表面与通风口下端焊接，循环管道由定位插销固定在螺旋搅动装置外表面，支撑柱上表面与螺旋搅动装置下端相连接，本实用新型一种石矿码头的污水处理设备，其结构上设置了螺旋搅动装置，当设备开始处理污水时，电机带动齿轮，使螺旋桨在化学清洗层内搅动，当污水流到化学清洗层时，由于螺旋桨已将化学清洗层内化学清洗成分变得活跃起来，使之发挥最佳功效，让污水的到最大程度的清洗，提高了处理污水的效率。
权利要求书

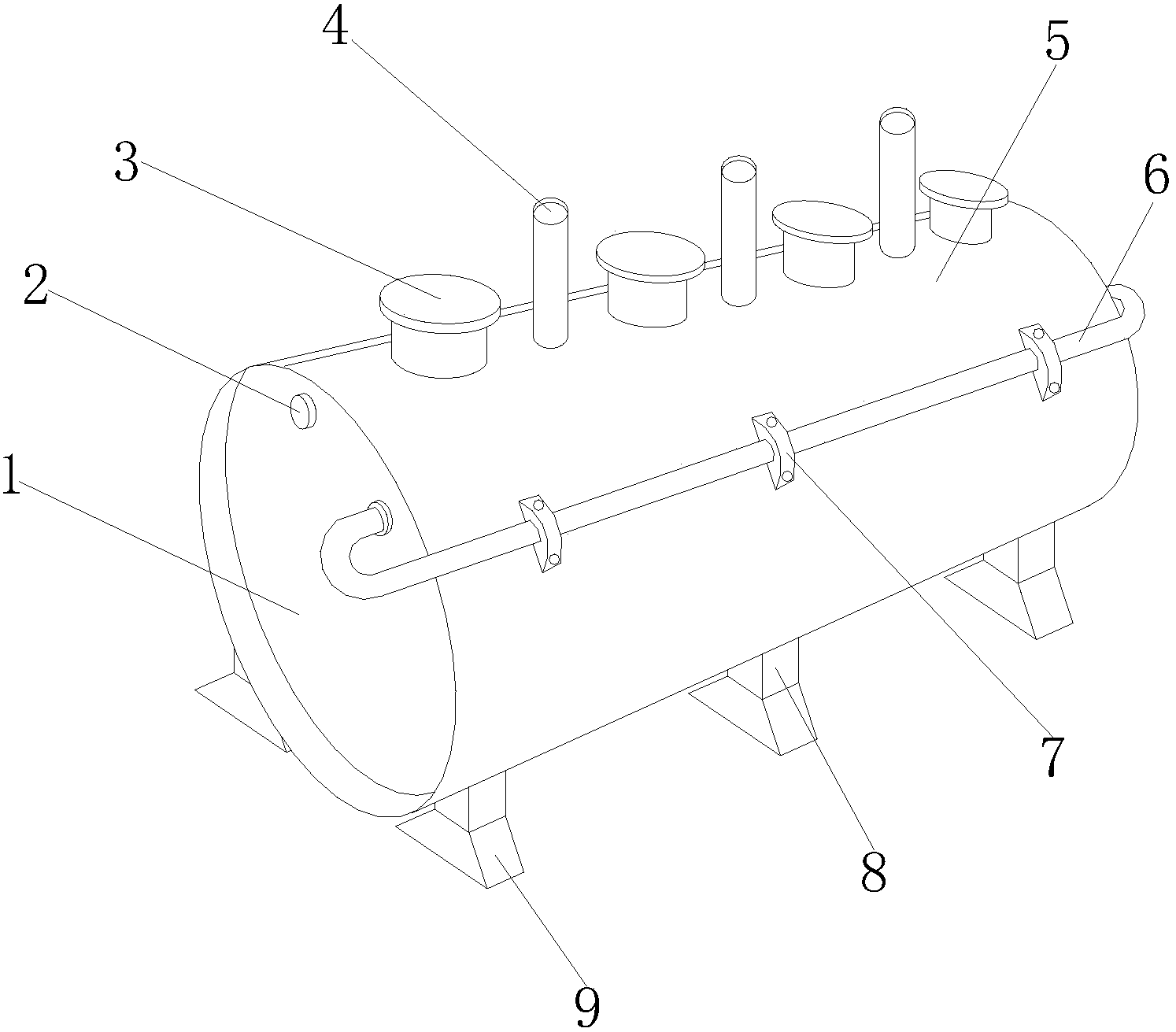

1.一种石矿码头的污水处理设备，其特征在于：其结构包括前盖(1)、进水口(2)、检查口(3)、通风口(4)、螺旋搅动装置(5)、循环管道(6)、定位插销(7)、支撑柱(8)、支撑板(9)，所述进水口(2)嵌入安装于前盖(1)表面，所述通风口(4)与检查口(3)相平行，所述螺旋搅动装置(5)外表面与通风口(4)下端焊接，所述循环管道(6)由定位插销(7)固定在螺旋搅动装置(5)外表面，所述支撑柱(8)上表面与螺旋搅动装置(5)下端相连接，所述支撑板(9)上表面与支撑柱(8)下表面相焊接，所述螺旋搅动装置(5)包括进水管(501)、一级氧化室(502)、通水管(503)、二级氧化室(504)、化学清洗层(505)、电机(506)、导线(507)、齿轮(508)、螺旋桨(509)、排水管(510)、过滤层(511)、混凝剂腔(512)、外壳(513)，所述进水管(501)安装于一级氧化室(502)左侧，所述通水管(503)左端与一级氧化室(502)相连接，所述通水管(503)右侧与二级氧化室(504)相连接，所述化学清洗层(505)与过滤层(511)相平行，所述电机(506)与外壳(513)相焊接，所述导线(507)与电机(506)相连接，所述齿轮(508)与电机(506)位于同一轴心，所述螺旋桨(509)上端与齿轮(508)相啮合，所述混凝剂腔(512)安装于外壳(513)内侧。
2.根据权利要求1所述的一种石矿码头的污水处理设备，其特征在于：所述检查口(3)共有四处。
3.根据权利要求1所述的一种石矿码头的污水处理设备，其特征在于：所述检查口(3)下端与螺旋搅动装置(5)外表面垂直焊接。
4.根据权利要求1所述的一种石矿码头的污水处理设备，其特征在于：所述前盖(1)与螺旋搅动装置(5)位于同一中心线。
5.根据权利要求1所述的一种石矿码头的污水处理设备，其特征在于：所述进水管(501)左侧与进水口(2)相连接。
说明书
一种石矿码头的污水处理设备
技术领域
本实用新型是一种石矿码头的污水处理设备，属于污水处理领域。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
现有技术公开了申请号为：CN201720733684.5的一种移动式污水处理设备，其结构包括排气口、排水口、盖板、污水处理设备主体、脚轮、杂物分离器、底框、止回阀、进水口、导管，所述污水处理设备主体为两侧截面相等内部中空的长方体结构，侧方表面下方两侧与杂物分离器侧方表面末端焊接，污水处理设备主体的厚度为5mm-7mm，所述进水口为两侧截面相等内部中空的圆柱体结构，底部表面两侧设在导管顶部上方且进水口长度为 10cm-13cm，所述污水处理设备主体底部表面末端与底框表面上方焊接且相互垂直，但是该现有技术在化学清洗层处处于静止状态，化学成分沉底，难以发挥最佳功效，对污水的清洗难以达到最佳状态。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种石矿码头的污水处理设备，以解决现有技术在化学清洗层处处于静止状态，化学成分沉底，难以发挥最佳功效，对污水的清洗难以达到最佳状态的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种石矿码头的污水处理设备，其结构包括前盖、进水口、检查口、通风口、螺旋搅动装置、循环管道、定位插销、支撑柱、支撑板，所述进水口相嵌安装于前盖表面，所述通风口与检查口相平行，所述螺旋搅动装置上表面与通风口下端焊接，所述循环管道由定位插销固定在螺旋搅动装置外表面，所述支撑柱上表面与螺旋搅动装置下端相连接，所述支撑板上表面与支撑柱下表面相焊接，所述螺旋搅动装置包括进水管、一级氧化室、通水管、二级氧化室、化学清洗层、电机、导线、齿轮、螺旋桨、排水管、过滤层、混凝剂腔、外壳，所述进水管安装于一级氧化室左侧，所述通水管左端与一级氧化室相连接，所述通水管右侧与二级氧化室相连接，所述化学清洗层与过滤层相平行，所述电机与外壳相焊接，所述导线与电机相连接，所述齿轮与电机位于同一轴心，所述螺旋桨上端与齿轮相啮合，所述混凝剂腔安装于外壳内侧。
进一步地，所述检查口共有四处。
进一步地，所述检查口下端与螺旋搅动装置上表面垂直焊接。
进一步地，所述前盖与螺旋搅动装置位于同一中心线。
进一步地，所述进水管左侧与进水口相连接。
进一步地，所述电机的型号为D110M。
进一步地，所述外壳材质为不锈钢，耐腐蚀性好，韧性高。
有益效果
本实用新型一种石矿码头的污水处理设备，其结构上设置了螺旋搅动装置，当设备开始处理污水时，电机带动齿轮，使螺旋桨在化学清洗层内搅动，当污水流到化学清洗层时，由于螺旋桨已将化学清洗层内化学清洗成分变得活跃起来，使之发挥最佳功效，让污水得到最大程度的清洗，提高了处理污水的效率。
