申请日2018.04.03
公开(公告)日2018.11.27
IPC分类号C02F1/00
摘要
本实用新型公开了一种工厂污水处理水净化装置，其结构包括出气管、污水处理净化器主体、双止回接水装置、底座、稳定盘、支撑架、净水管、显示器、指示灯、吊耳，本实用新型一种工厂污水处理水净化装置，在结构上独立设置了双止回接水装置，按下控制开关使污水处理净化器主体开始运行，随后污水由外管导入流动腔内，由水的冲击力与压力将翻转式止回卡板冲击使其翻转并使拉簧拉伸，随后污水进入绞合式止回盖前并利用冲击力与压力将绞合式止回盖打开并进入污水处理净化器主体内部进行处理，当出现回流现象时翻转式止回卡板与绞合式止回盖同时盖上，最后由净水管排出，由此在污水出现返流现象时及时阻止，防止污水带来的废渣堆积在进水口处。
权利要求书

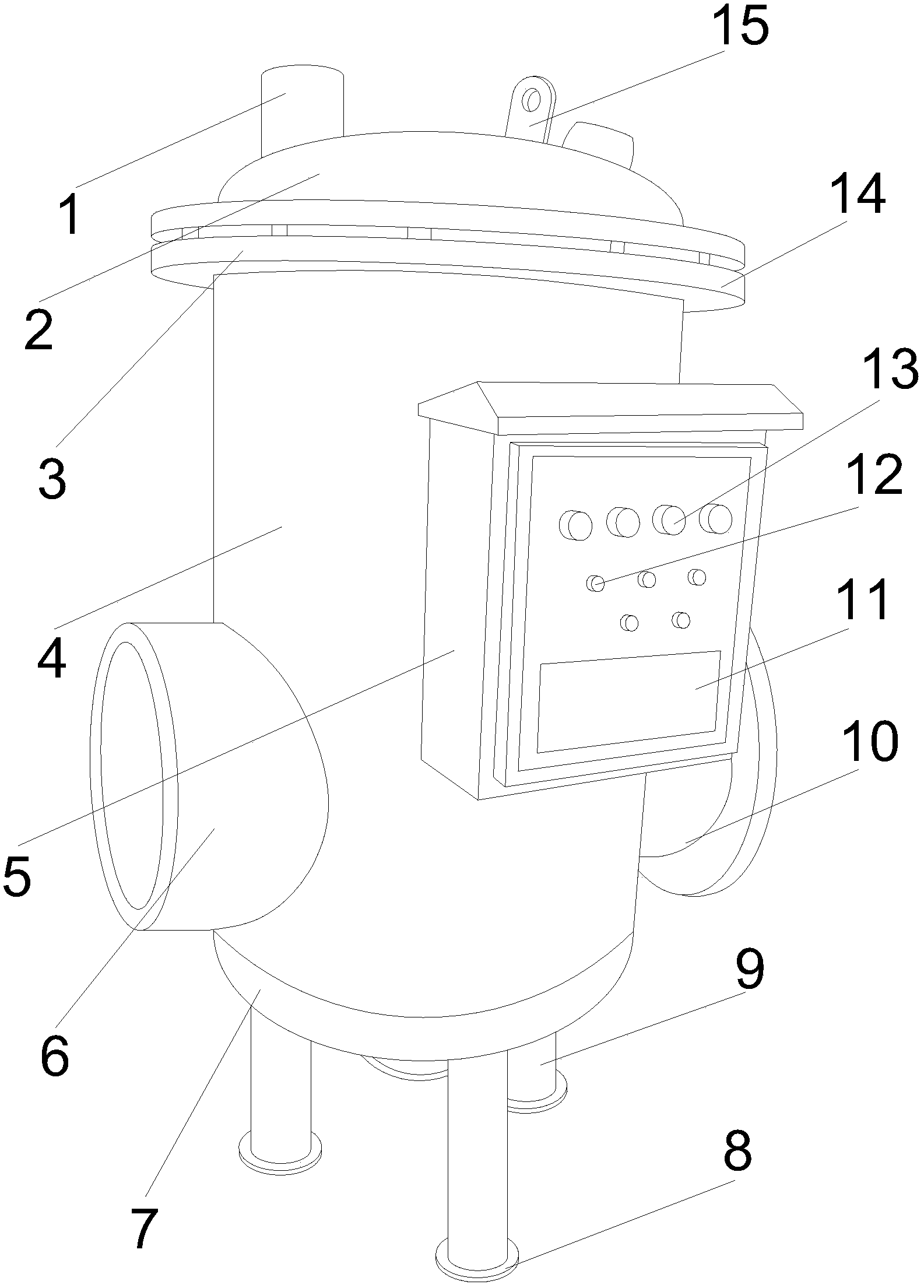

1.一种工厂污水处理水净化装置，其特征在于：其结构包括出气管(1)、顶部密封盖(2)、接口(3)、污水处理净化器主体(4)、控制箱(5)、双止回接水装置(6)、底座(7)、稳定盘(8)、支撑架(9)、净水管(10)、显示器(11)、指示灯(12)、控制开关(13)、吊耳(14)，所述出气管(1)安装于顶部密封盖(2)上表面并且采用焊接，所述顶部密封盖(2)安装于接口(3)上表面并且位于同一轴心，所述接口(3)设于污水处理净化器主体(4)顶部并且为一体化结构，所述污水处理净化器主体(4)外表面安装有双止回接水装置(6)并且采用焊接，所述污水处理净化器主体(4)外表面与控制箱(5)背部表面相贴合，所述底座(7)设于污水处理净化器主体(4)底部并且为一体化结构，所述稳定盘(8)上表面焊接有支撑架(9)并且为一体化结构，所述净水管(10)设于污水处理净化器主体(4)外表面右侧并且为一体化结构，所述显示器(11)嵌入安装于控制箱(5)正表面并且采用间隙配合，所述控制开关(13)下方设有显示器(11)并且位于同一平面，所述指示灯(12)嵌入安装于控制箱(5)正表面并且采用间隙配合，所述吊耳(14)安装于顶部密封盖(2)上表面并且采用焊接，所述双止回接水装置(6)由外壳体(601)、翻转式止回卡板(602)、流动腔(603)、控流块(604)、绞合式止回盖(605)、连接板(606)、拉簧(607)、固定转轴(608)组成，所述外壳体(601)内部安装有翻转式止回卡板(602)并且采用铰链连接，所述流动腔(603)设于外壳体(601)内部并且为一体化结构，所述控流块(604)焊接于绞合式止回盖(605)外表面，所述绞合式止回盖(605)安装于外壳体(601)内部并且采用铰链连接，所述连接板(606)设于外壳体(601)内部并且为一体化结构，所述连接板(606)两侧安装有拉簧(607)，所述固定转轴(608)设于翻转式止回卡板(602)顶部。
2.根据权利要求1所述的一种工厂污水处理水净化装置，其特征在于：所述显示器(11)设于指示灯(12)下方并且位于同一平面。
3.根据权利要求1所述的一种工厂污水处理水净化装置，其特征在于：所述控制开关(13)嵌入安装于控制箱(5)正表面并且采用间隙配合。
4.根据权利要求1所述的一种工厂污水处理水净化装置，其特征在于：所述支撑架(9)为圆柱体结构并且直径为12CM。
5.根据权利要求1所述的一种工厂污水处理水净化装置，其特征在于：所述外壳体(601)焊接于污水处理净化器主体(4)外表面左侧。
说明书
一种工厂污水处理水净化装置
技术领域
本实用新型是一种工厂污水处理水净化装置，属于污水处理技术领域。
背景技术
污水处理:为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域。
现有技术公开了申请号为：201521062132.3的一种工厂污水处理水净化装置，包括污水池、细过滤箱、反应斗、螺纹输送管，污水池底部通过管道连接有污水泵，污水泵端部连接有一级出水管，一级出水管端部安装有粗过滤器，粗过滤器端部设置有螺纹输送管，螺纹输送管端部设置有细过滤箱，细过滤箱底部连接有二级螺旋反应管，二级螺旋反应管内部设置有螺旋纹，并附着有螺旋反应膜，二级螺旋反应管底部设置有反应斗，反应斗底部设置有检测器，细过滤箱内安装有椭球状细过滤器，细过滤器内部设置有弧形过滤膜，但是该现有技术在将污水导入污水处理器内部进行处理时，时常由于污水返流而导致废渣堆积在进水口。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种工厂污水处理水净化装置，以解决现有技术在将污水导入污水处理器内部进行处理时，时常由于污水返流而导致废渣堆积在进水口的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种工厂污水处理水净化装置，其结构包括出气管、顶部密封盖、接口、污水处理净化器主体、控制箱、双止回接水装置、底座、稳定盘、支撑架、净水管、显示器、指示灯、控制开关、吊耳，所述出气管安装于顶部密封盖上表面并且采用焊接，所述顶部密封盖安装于接口上表面并且位于同一轴心，所述接口设于污水处理净化器主体顶部并且为一体化结构，所述污水处理净化器主体外表面安装有双止回接水装置并且采用焊接，所述污水处理净化器主体外表面与控制箱背部表面相贴合，所述底座设于污水处理净化器主体底部并且为一体化结构，所述稳定盘上表面焊接有支撑架并且为一体化结构，所述净水管设于污水处理净化器主体外表面右侧并且为一体化结构，所述显示器嵌入安装于控制箱正表面并且采用间隙配合，所述控制开关下方设有显示器并且位于同一平面，所述指示灯嵌入安装于控制箱正表面并且采用间隙配合，所述吊耳安装于顶部密封盖上表面并且采用焊接，所述双止回接水装置由外壳体、翻转式止回卡板、流动腔、控流块、绞合式止回盖、连接板、拉簧、固定转轴组成，所述外壳体内部安装有翻转式止回卡板并且采用铰链连接，所述流动腔设于外壳体内部并且为一体化结构，所述控流块焊接于绞合式止回盖外表面，所述绞合式止回盖安装于外壳体内部并且采用铰链连接，所述连接板设于外壳体内部并且为一体化结构，所述连接板两侧安装有拉簧，所述固定转轴设于翻转式止回卡板顶部。
进一步地，所述显示器设于指示灯下方并且位于同一平面。
进一步地，所述控制开关嵌入安装于控制箱正表面并且采用间隙配合。
进一步地，所述支撑架为圆柱体结构并且直径为12CM。
进一步地，所述外壳体焊接于污水处理净化器主体外表面左侧。
进一步地，所述出气管采用铝合金材质，硬度高且质量轻。
进一步地，所述支撑架采用不锈钢材质，硬度高且不易锈损。
有益效果
本实用新型一种工厂污水处理水净化装置，在结构上独立设置了双止回接水装置，按下控制开关使污水处理净化器主体开始运行，随后污水由外管导入流动腔内，由水的冲击力与压力将翻转式止回卡板冲击使其翻转并使拉簧拉伸，随后污水进入绞合式止回盖前并利用冲击力与压力将绞合式止回盖打开并进入污水处理净化器主体内部进行处理，当出现回流现象时翻转式止回卡板与绞合式止回盖同时盖上，最后由净水管排出，由此在污水出现返流现象时及时阻止，防止污水带来的废渣堆积在进水口处。
