申请日2018.04.03
公开(公告)日2018.11.27
IPC分类号C02F9/12; C02F103/16
摘要
本实用新型公开了一种炼钢厂用高效污水处理器，其结构包括固定杆、止流阀，炼钢厂产生的污水由污水进口进入，通过分流管进入污水管道，抽水口上方的抽水泵对污水管道内的污水产生抽力，污水在经过储钢罐时，储钢罐下的磁力块对污水中的金属物质产生吸附力，将金属物质吸到储钢罐中，污水在通过过滤网格时，过滤网格过滤污水中的颗粒物质，处理药由下药口倒入，电机转动带动搅拌杆使得处理药与污水充分反应，最后被处理后的污水由抽水口被抽出，污水处理器停止工作后，打开处理器后面的门，将储钢罐取出，对内部的金属进行回收再利用，内设对金属进行吸附的装置，有助于防止包含金属物质的污水与处理药产生其他反应而影响污水的处理。
权利要求书

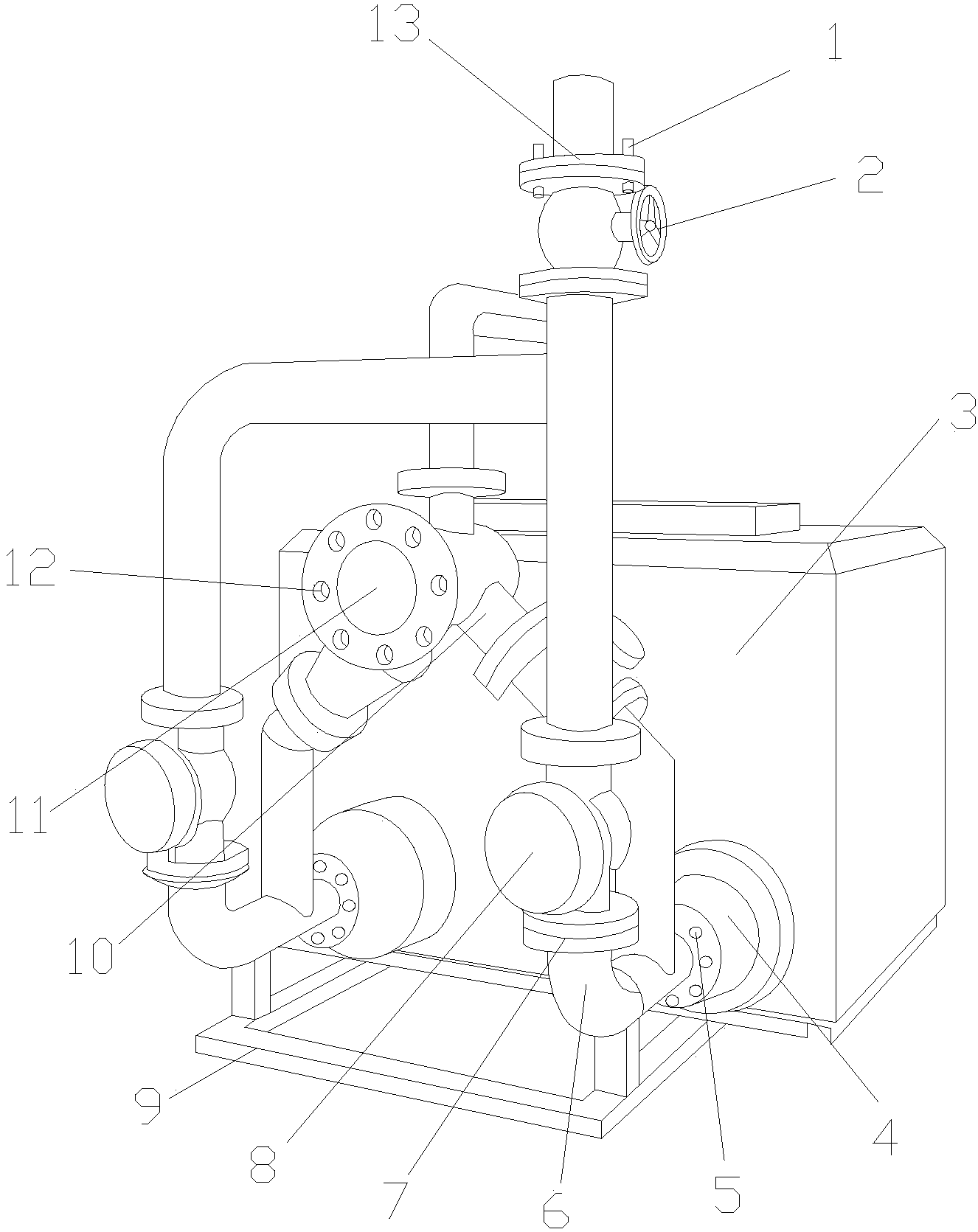

1.一种炼钢厂用高效污水处理器，其特征在于：其结构包括固定杆(1)、止流阀(2)、污水处理器(3)、水管连接端(4)、固定螺栓(5)、水管(6)、连接器(7)、调节器(8)、底座(9)、分流管(10)、污水进口(11)、螺孔(12)、设备连接器(13)，所述固定杆(1)贯穿于设备连接器(13)，所述止流阀(2)设于设备连接器(13)下方，所述固定螺栓(5)与水管连接端(4)螺纹连接，所述水管(6)右侧与水管连接端(4)左侧相连接，所述连接器(7)下方安装于水管(6)上方，所述调节器(8)下方安装于连接器(7)上方，所述分流管(10)左侧安装于污水进口(11)右侧，所述螺孔(12)与污水进口(11)为一体化结构，所述设备连接器(13)设于污水处理器(3)上方，所述污水处理器(3)包括搅拌杆(301)、搅拌器(302)、电机(303)、电机固定座(304)、污水管道(305)、过滤网格(306)、储钢罐(307)、磁力块(308)、固定块(309)、固定架(310)、转轴(311)、风扇(312)、下药口(313)、抽水口(314)，所述搅拌杆(301)下方安装于搅拌器(302)上方，所述搅拌器(302)右侧与电机(303)左侧相连接，所述电机固定座(304)左侧焊接于电机(303)右侧，所述过滤网格(306)设于污水管道(305)内部，所述储钢罐(307)上方安装于污水管道(305)下方，所述磁力块(308)设于储钢罐(307)下方，所述固定块(309)上方与磁力块(308)下方相连接，所述固定架(310)下方安装于转轴(311)上方，所述转轴(311)贯穿于风扇(312)，所述下药口(313)设于抽水口(314)左侧。
2.根据权利要求1所述的一种炼钢厂用高效污水处理器，其特征在于：所述水管连接端(4)内侧安装于污水处理器(3)外侧。
3.根据权利要求1所述的一种炼钢厂用高效污水处理器，其特征在于：所述底座(9)上方与污水处理器(3)下方相连接。
4.根据权利要求1所述的一种炼钢厂用高效污水处理器，其特征在于：所述污水管道(305)与水管连接端(4)相连接。
5.根据权利要求1所述的一种炼钢厂用高效污水处理器，其特征在于：所述磁力块(308)设有2个。
说明书
一种炼钢厂用高效污水处理器
技术领域
本实用新型是一种炼钢厂用高效污水处理器，属于污水处理技术领域。
背景技术
污水处理，是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水处理行业的上游供应商主要是污水处理设备的制造商和污水处理药剂供应商，都属于发展较快，需求状况良好的行业，但是，现有的炼钢厂污水处理设备处理效果较差，工作效率低，因此，我们提出一种炼钢厂用高效污水处理设备。
现有技术公开了申请号为：CN201521141547.X的一种炼钢厂用高效污水处理设备，包括第一污水处理罐、搅拌电机、降噪管、污水输送管、第二污水处理罐、动力电机、机柜、乳化池、基座、油脂处理池和污水浓度感应器，所述第一污水处理罐与所述第二污水处理罐底部连接有基座以及设置在基座一端的污水释放口，所述第一污水处理罐与所述第二污水处理罐之间连接有污水输送管以及设置在污水输送管上的污水进口，所述第一污水处理罐与所述第二污水处理罐内部均设置有驱动轴且驱动轴一端置于第一污水处理罐和第二污水处理罐外侧，但是该现有技术内部管道过滤采用颗粒过滤网格，对炼钢厂产生的污水中的细微金属物质过滤较差，容易导致污水与处理药因金属而产生其他化学反应影响污水的处理。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种炼钢厂用高效污水处理器，以解决现有内部管道过滤采用颗粒过滤网格，对炼钢厂产生的污水中的细微金属物质过滤较差，容易导致污水与处理药因金属而产生其他化学反应影响污水的处理的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种炼钢厂用高效污水处理器，其结构包括固定杆、止流阀、污水处理器、水管连接端、固定螺栓、水管、连接器、调节器、底座、分流管、污水进口、螺孔、设备连接器，所述固定杆贯穿于设备连接器，所述止流阀设于设备连接器下方，所述固定螺栓与水管连接端螺纹连接，所述水管右侧与水管连接端左侧相连接，所述连接器下方安装于水管上方，所述调节器下方安装于连接器上方，所述分流管左侧安装于污水进口右侧，所述螺孔与污水进口为一体化结构，所述设备连接器设于污水处理器上方，所述污水处理器包括搅拌杆、搅拌器、电机、电机固定座、污水管道、过滤网格、储钢罐、磁力块、固定块、固定架、转轴、风扇、下药口、抽水口，所述搅拌杆下方安装于搅拌器上方，所述搅拌器右侧与电机左侧相连接，所述电机固定座左侧焊接于电机右侧，所述过滤网格设于污水管道内部，所述储钢罐上方安装于污水管道下方，所述磁力块设于储钢罐下方，所述固定块上方与磁力块下方相连接，所述固定架下方安装于转轴上方，所述转轴贯穿于风扇，所述下药口设于抽水口左侧。
进一步地，所述水管连接端内侧安装于污水处理器外侧。
进一步地，所述底座上方与污水处理器下方相连接。
进一步地，所述污水管道与水管连接端相连接。
进一步地，所述磁力块设有2个。
进一步地，所述底座由不锈钢制成。
进一步地，所述污水管道厚度为0.5cm。
有益效果
本实用新型一种炼钢厂用高效污水处理器，炼钢厂产生的污水由污水进口进入，通过分流管进入污水管道，抽水口上方的抽水泵对污水管道内的污水产生抽力，污水在经过储钢罐时，储钢罐下的磁力块对污水中的金属物质产生吸附力，将金属物质吸到储钢罐中，污水在通过过滤网格时，过滤网格过滤污水中的颗粒物质，处理药由下药口倒入，电机转动带动搅拌杆使得处理药与污水充分反应，最后被处理后的污水由抽水口被抽出，污水处理器停止工作后，打开处理器后面的门，将储钢罐取出，对内部的金属进行回收再利用，内设对金属进行吸附的装置，有助于防止包含金属物质的污水与处理药产生其他反应而影响污水的处理。
