申请日2018.04.03
公开(公告)日2018.10.23
IPC分类号G05B19/042; G01D21/02; G08C17/02
摘要
本实用新型公开了一种水处理用远程数据监控系统，主要解决现有技术中存在的现有水处理监控系统信号失真率较大，测量结果不精准，不能进行数据的远程查看，使用范围狭隘的问题。该一种水处理用远程数据监控系统包括水处理用传感装置，其特征在于：还包括A/D转换器和DTU单元;水处理传感装置的信号输出端与A/D转换器的模拟输入端电连，A/D转换器的数字输出端与DTU单元的输入端电连，DTU单元的输出端无线通讯电连有服务器，服务器电连有智能终端。通过上述方案，本实用新型达到了远程传输，失真率小，使用范围宽的目的，具有很高的实用价值和推广价值。
权利要求书
1.一种水处理用远程数据监控系统，包括水处理用传感装置，其特征在于：还包括A/D转换器和DTU单元;水处理传感装置的信号输出端与A/D转换器的模拟输入端电连，A/D转换器的数字输出端与DTU单元的输入端电连，DTU单元的输出端无线通讯电连有服务器，服务器电连有智能终端。
2.根据权利要求1所述的水处理用远程数据监控系统，其特征在于：传感装置包括液位传感器、压力传感器、温度传感器、湿度传感器、电压传感器、电流传感器。
3.根据权利要求2所述的水处理用远程数据监控系统，其特征在于：传感装置和A/D转换器之间电连有多路复用器。
4.根据权利要求1-3任一项所述的水处理用远程数据监控系统，其特征在于：还包括为传感装置、A/D转换器、多路复用器和DTU单元提供电源的电源装置;电源装置为离线电源、市电、干电池、太阳能电池中任一种或多种。
5.根据权利要求4所述的水处理用远程数据监控系统，其特征在于：电源装置的输出端电连有过压保护电路，过压保护电路的输出端电连有共模电感电路。
6.根据权利要求5所述的水处理用远程数据监控系统，其特征在于：共模电感电路的输出端电连有AC-DC电源模块，AC-DC电源模块的输出端电连有隔离电路;隔离电路的输出端为传感装置、A/D转换器、多路复用器和DTU单元供电。
7.根据权利要求5或6所述的水处理用远程数据监控系统，其特征在于：电源装置电连有用于检测其是否通电的电源检测器，电源检测器的信号输出端电连有通讯器，通信器的输出端与服务器无限通讯电连。
8.根据权利要求7所述的水处理用远程数据监控系统，其特征在于：智能终端为智能手机、平板电脑、PC端中任一种。
说明书
水处理用远程数据监控系统
技术领域
本实用新型涉及控制技术领域，具体地说，是涉及一种水处理用远程数据监控系统。
背景技术
随着经济的发展及工业化的加速，环境污染问题越来越恶劣，特别是水污染问题，严重制约我国社会和经济的发展，因而日益引起人们的关注。因此有效的保护水资源不受污染，对于促进经济社会发展、提高人民生活水平和保障国家安全均具有重大的战略意义。
传统监控系统通过有线连接实现数据远程查看，布线、规划极其不便，长距离模拟信号传输，信号失真率较大，测量结果不精准，不能进行数据的远程查看，使用范围狭隘。
实用新型内容
本实用新型的目的在于提供一种水处理用远程数据监控系统，以解决现有水处理监控系统信号失真率较大，测量结果不精准，不能进行数据的远程查看，使用范围狭隘的问题。
为了解决上述问题，本实用新型提供如下技术方案：
一种水处理用远程数据监控系统包括水处理用传感装置，其特征在于：还包括A/D转换器和DTU单元;水处理传感装置的信号输出端与A/D转换器的模拟输入端电连，A/D转换器的数字输出端与DTU单元的输入端电连，DTU单元的输出端无线通讯电连有服务器，服务器电连有智能终端。
具体地，传感装置包括液位传感器、压力传感器、温度传感器、湿度传感器、电压传感器、电流传感器。
具体地，传感装置和A/D转换器之间电连有多路复用器。
具体地，水处理用远程数据监控系统还包括为传感装置、A/D转换器、多路复用器和DTU单元提供电源的电源装置;电源装置为离线电源、市电、干电池、太阳能电池中任一种或多种。

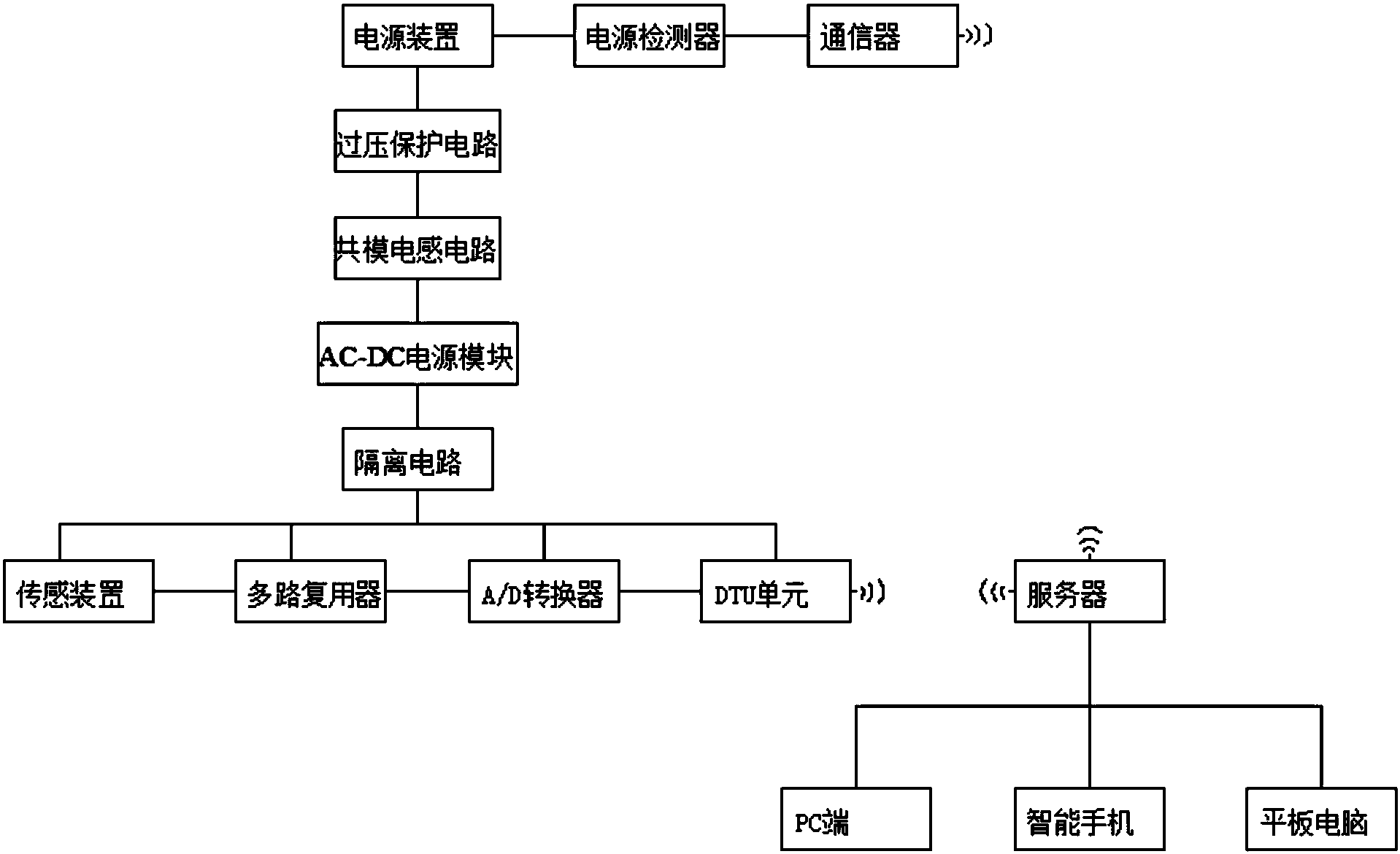

具体地，电源装置的输出端电连有过压保护电路，过压保护电路的输出端电连有共模电感电路。
具体地，共模电感电路的输出端电连有AC-DC电源模块，AC-DC电源模块的输出端电连有隔离电路;隔离电路的输出端为传感装置、A/D转换器、多路复用器和DTU单元供电。
具体地，电源装置电连有用于检测其是否通电的电源检测器，电源检测器的信号输出端电连有通讯器，通信器的输出端与服务器无限通讯电连。
具体地，智能终端为智能手机、平板电脑、PC端中任一种。
与现有技术相比，本实用新型具有以下有益效果：本实用新型对液位、压力、流量、温湿度、电压电流等参数进行监测，并将数据通过A/D转换器调制为数字信号，通过数据传输单元(DTU)使测量传感器与数据采集端服务器建立无线远传通道，由数据采集端服务器向液位传感器发送采集指令，液位传感器回传数据结果，从而实现远程数据采集，在服务器端建立Web服务，用户通过电脑、手机等终端进行访问，可实现数据的即时查看，实现了数据的远程传输和查看，测量更为准确，失真率较低。
