申请日2018.04.03
公开(公告)日2018.11.27
IPC分类号C02F9/04; B01F7/16; B01F15/02
摘要
本实用新型公开了一种复式家庭的污水处理装置，其结构包括入水口、污水处理罐、污水混合机、注药管、观察口、投药管、药物沉淀区、多重过滤网、消毒液入口、排水口、排污管、污水过滤区、污水氧化区、氧化极、污水罐支撑架、搅拌混合区，入水口嵌入安装于污水处理罐左侧面，本实用新型一种复式家庭的污水处理装置，结构上设有污水混合机，当水进入到搅拌混合区内，通过控制按钮启动电机使旋转轴带动旋转头旋转，使混合扇叶进行旋转搅拌，当要药物从药物连接头进入到出药管时，药物在离心力下从出药孔甩出，在混合扇叶的旋转搅拌下均匀的与污水相结合，使后期污水处理更为彻底，从而使净化完的水质更为清澈干净。
权利要求书

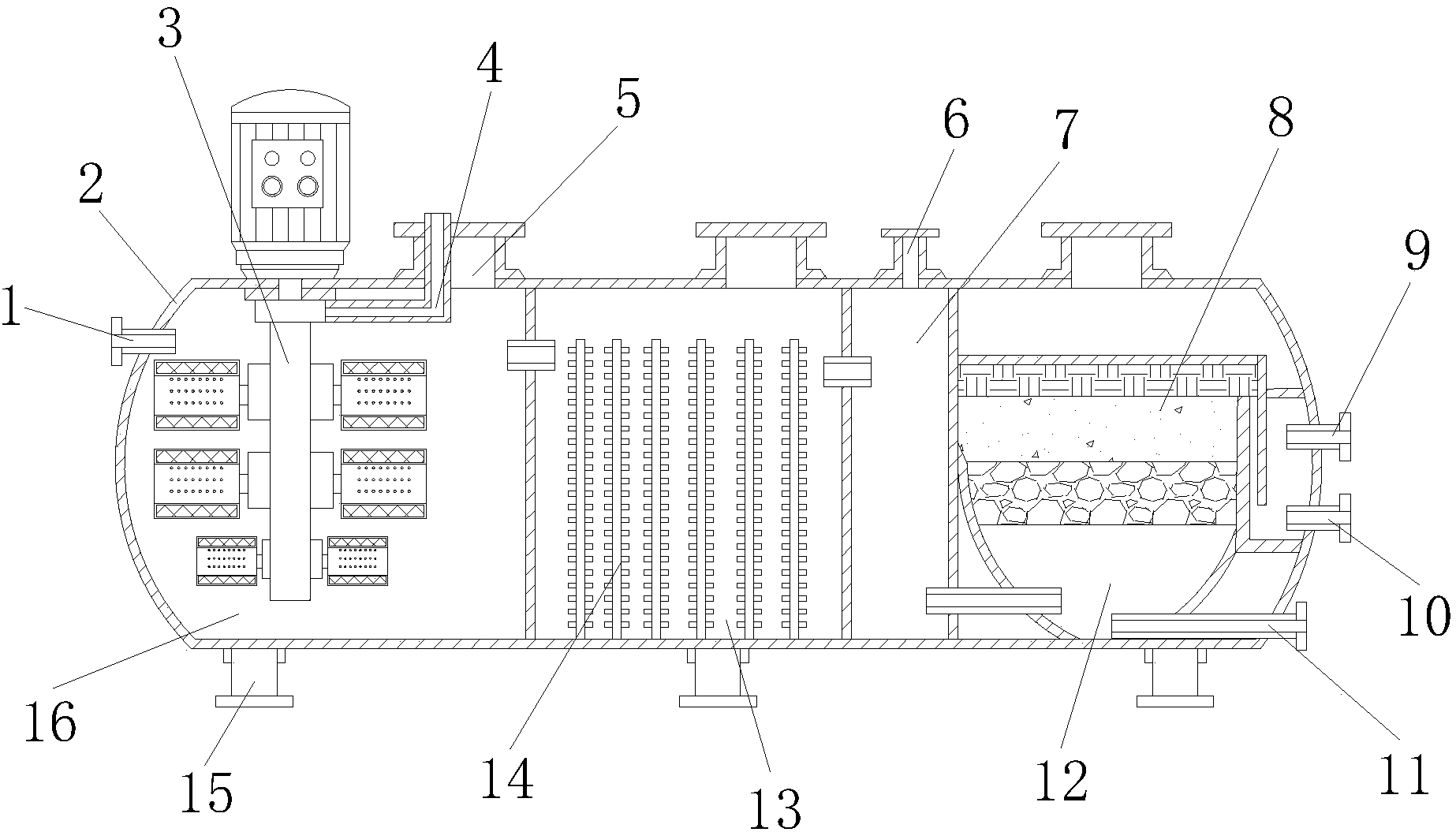

1.一种复式家庭的污水处理装置，其特征在于：其结构包括入水口(1)、污水处理罐(2)、污水混合机(3)、注药管(4)、观察口(5)、投药管(6)、药物沉淀区(7)、多重过滤网(8)、消毒液入口(9)、排水口(10)、排污管(11)、污水过滤区(12)、污水氧化区(13)、氧化极(14)、污水罐支撑架(15)、搅拌混合区(16)，所述入水口(1)嵌入安装于污水处理罐(2)左侧面，所述污水混合机(3)与注药管(4)相连接，所述观察口(5)右侧面设有投药管(6)，所述药物沉淀区(7)位于多重过滤网(8)左侧面，所述消毒液入口(9)与排水口(10)相平行，所述排污管(11)嵌入安装于污水过滤区(12)右侧面，所述污水氧化区(13)与氧化极(14)相连接，所述污水罐支撑架(15)上方设有搅拌混合区(16)，所述污水混合机(3)包括电机顶盖(301)、电机(302)、控制面板(303)、指示灯(304)、控制按钮(305)、药物连接头(306)、旋转轴(307)、旋转头(308)、旋转轴承(309)、混合扇叶(310)、出药孔(311)、出药管(312)，所述电机顶盖(301)与电机(302)上表面相焊接，所述控制面板(303)正表面嵌入安装有指示灯(304)，所述控制按钮(305)下方设有药物连接头(306)，所述旋转轴(307)与旋转头(308)同一轴心，所述旋转轴承(309)上表面设有混合扇叶(310)，所述出药孔(311)与出药管(312)相连接，所述混合扇叶(310)位于搅拌混合区(16)内部。
2.根据权利要求1所述的一种复式家庭的污水处理装置，其特征在于：所述污水处理罐(2)内部设有污水混合机(3)，所述注药管(4)与观察口(5)相嵌套。
3.根据权利要求1所述的一种复式家庭的污水处理装置，其特征在于：所述投药管(6)与药物沉淀区(7)相连接，所述多重过滤网(8)位于消毒液入口(9)左侧面。
4.根据权利要求1所述的一种复式家庭的污水处理装置，其特征在于：所述排水口(10)与排污管(11)相平行，所述污水过滤区(12)左侧面设有污水氧化区(13)。
5.根据权利要求1所述的一种复式家庭的污水处理装置，其特征在于：所述入水口(1)为圆柱体结构，长5cm，直径5cm。
说明书
一种复式家庭的污水处理装置
技术领域
本实用新型是一种复式家庭的污水处理装置，属于污水处理设备领域。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
现有技术公开了申请号为：201720924212.8的一种复式家庭的污水处理装置，包括一号污水处理装置和二号污水处理装置，所述一号污水处理装置的外表面设有进水口和出水口，所述管道的内表面设有过滤网和渗透膜，所述渗透膜的一侧设有活性炭过滤层，所述渗透膜的另一侧设有抽水泵，所述储水箱的外表面固定安装有水龙头，所述二号污水处理装置的外表面设有导出槽和杂物收集箱，所述二号污水处理装置的内表面设有电离室和臭氧发生器，所述臭氧发生器的下方设有低压直流电源，但是该现有技术对污水罐内的污水与药物的混合较不均匀，导致过滤后的水质还会有污垢的残留。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种复式家庭的污水处理装置，以解决现有技术对污水罐内的污水与药物的混合较不均匀，导致过滤后的水质还会有污垢的残留的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种复式家庭的污水处理装置，其结构包括入水口、污水处理罐、污水混合机、注药管、观察口、投药管、药物沉淀区、多重过滤网、消毒液入口、排水口、排污管、污水过滤区、污水氧化区、氧化极、污水罐支撑架、搅拌混合区，所述入水口嵌入安装于污水处理罐左侧面，所述污水混合机与注药管相连接，所述观察口右侧面设有投药管，所述药物沉淀区位于多重过滤网左侧面，所述消毒液入口与排水口相平行，所述排污管嵌入安装于污水过滤区右侧面，所述污水氧化区与氧化极相连接，所述污水罐支撑架上方设有搅拌混合区，所述污水混合机包括电机顶盖、电机、控制面板、指示灯、控制按钮、药物连接头、旋转轴、旋转头、旋转轴承、混合扇叶、出药孔、出药管，所述电机顶盖与电机上表面相焊接，所述控制面板正表面嵌入安装有指示灯，所述控制按钮下方设有药物连接头，所述旋转轴与旋转头同一轴心，所述旋转轴承上表面设有混合扇叶，所述出药孔与出药管相连接，所述混合扇叶位于搅拌混合区内部。
进一步地，所述污水处理罐内部设有污水混合机，所述注药管与观察口相嵌套。
进一步地，所述投药管与药物沉淀区相连接，所述多重过滤网位于消毒液入口左侧面。
进一步地，所述排水口与排污管相平行，所述污水过滤区左侧面设有污水氧化区。
进一步地，所述入水口为圆柱体结构，长5cm，直径5cm。
进一步地，所述排水口为圆柱体结构，长15cm，直径5cm。
进一步地，所述排水口采用扁钢制成，不易变形，使用寿命长。
有益效果
本实用新型一种复式家庭的污水处理装置，结构上设有污水混合机，当水进入到搅拌混合区内，通过控制按钮启动电机使旋转轴带动旋转头旋转，使混合扇叶进行旋转搅拌，当要药物从药物连接头进入到出药管时，药物在离心力下从出药孔甩出，在混合扇叶的旋转搅拌下均匀的与污水相结合，使后期污水处理更为彻底，从而使净化完的水质更为清澈干净。
