申请日2018.04.03
公开(公告)日2018.11.27
IPC分类号C02F9/14
摘要
本实用新型公开了一种高层建筑物楼顶污水处理装置，其结构包括检修孔、进水管、污水处理器主体、沉淀池、隔板、反应加速器、支脚、兼氧池、弹性挂料、连接杆、脱色过滤池、出水管、反应池，检修孔的底面与污水处理器主体的上表面相焊接，进水管嵌入安装于污水处理器主体的左端，污水处理器主体内设有沉淀池，隔板的上端垂直焊接于污水处理器主体内部的顶面;本实用新型一种高层建筑物楼顶污水处理装置，结构上设有反应加速器，所述反应加速器外壳的上表面与污水处理器主体的底面相焊接，污水在反应池进行化学反应时可利用铝管和发热电缆对污水进行加热，并且在加热时转杆旋转带动叶片使加热的污水更均匀的分布出去，提高了反应池的反应速度。
权利要求书

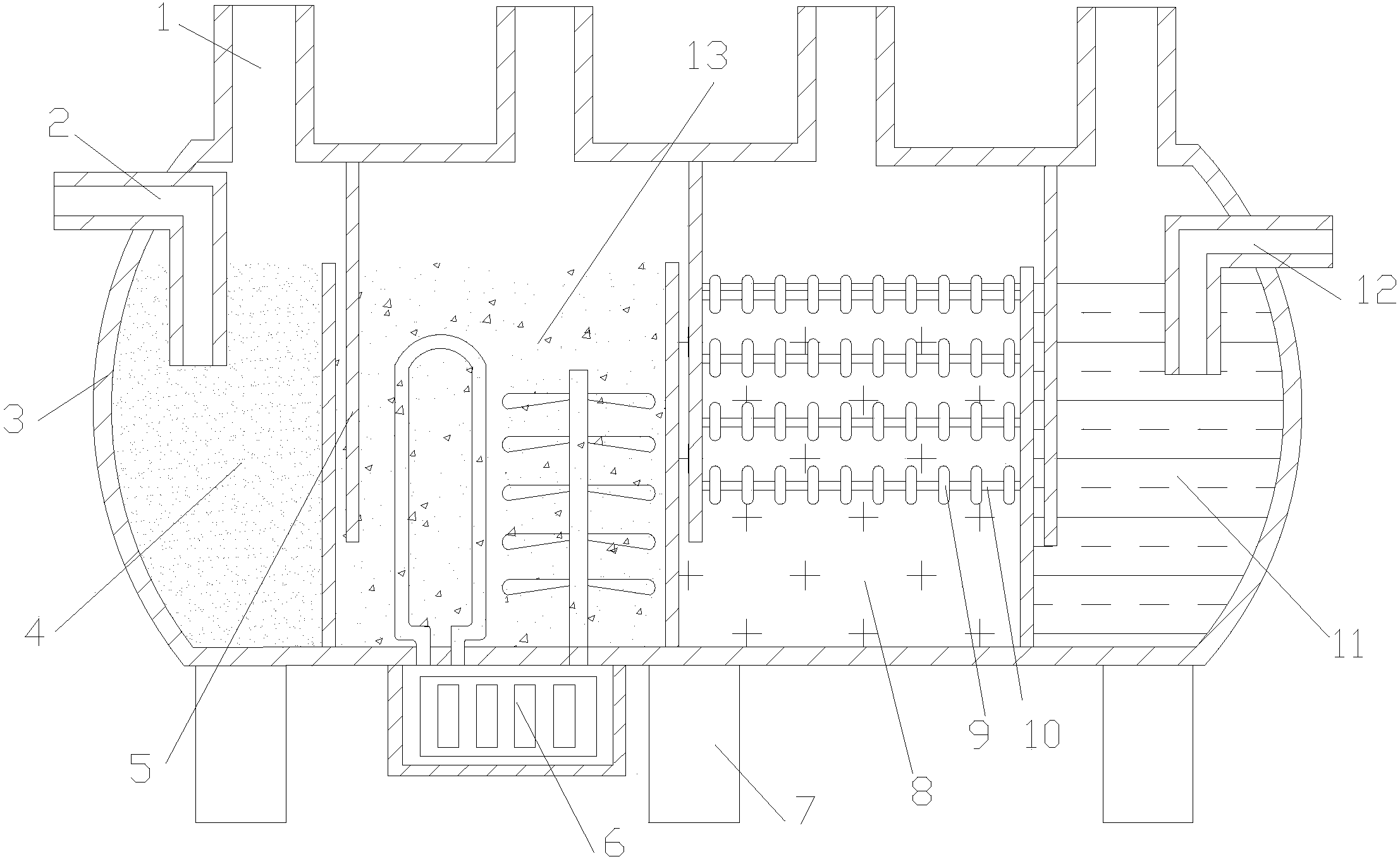

1.一种高层建筑物楼顶污水处理装置，其特征在于：其结构包括检修孔(1)、进水管(2)、污水处理器主体(3)、沉淀池(4)、隔板(5)、反应加速器(6)、支脚(7)、兼氧池(8)、弹性挂料(9)、连接杆(10)、脱色过滤池(11)、出水管(12)、反应池(13)，所述检修孔(1)的底面与污水处理器主体(3)的上表面相焊接，所述进水管(2)嵌入安装于污水处理器主体(3)的左端，所述污水处理器主体(3)内设有沉淀池(4)，所述隔板(5)的上端垂直焊接于污水处理器主体(3)内部的顶面，所述反应池(13)位于沉淀池(4)的右端，所述污水处理器主体(3)的底面设有反应加速器(6)，所述弹性挂料(9)与连接杆(10)相嵌套，所述兼氧池(8)内设有弹性挂料(9)，所述出水管(12)嵌入安装于污水处理器主体(3)的右端，所述污水处理器主体(3)内设有脱色过滤池(11)，所述支脚(7)的上端面与污水处理器主体(3)的底面相焊接，所述反应加速器(6)包括铝管(601)、发热电缆(602)、安装座(603)、电源头(604)、反应加速器外壳(605)、电机(606)、转杆(607)、叶片(608)，所述铝管(601)内设有发热电缆(602)，所述铝管(601)的底端嵌入安装于安装座(603)的内部，所述安装座(603)与电源头(604)相嵌套，所述转杆(607)的底端嵌入安装于电机(606)的内部，所述叶片(608)的左端焊于转杆(607)的外表面，所述反应加速器外壳(605)内安装有电机(606)。
2.根据权利要求1所述的一种高层建筑物楼顶污水处理装置，其特征在于：所述污水处理器主体(3)的内部设有反应池(13)。
3.根据权利要求1所述的一种高层建筑物楼顶污水处理装置，其特征在于：所述兼氧池(8)位于反应池(13)的右端，所述兼氧池(8)位于脱色过滤池(11)的左端。
4.根据权利要求1所述的一种高层建筑物楼顶污水处理装置，其特征在于：所述反应加速器外壳(605)的上表面与污水处理器主体(3)的底面相焊接，所述转杆(607)与污水处理器主体(3)相嵌套。
5.根据权利要求1所述的一种高层建筑物楼顶污水处理装置，其特征在于：所述支脚(7)为直径270mm的圆柱体结构。
说明书
一种高层建筑物楼顶污水处理装置
技术领域
本实用新型是一种高层建筑物楼顶污水处理装置，属于污水处理技术领域。
背景技术
污水处理，为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有技术公开了申请号为：201720481452.5一种污水处理装置，包括栅格井、调节池、污水处理器、沉淀池、MBR膜池、污泥浓缩池和消毒池，栅格井与调节池连接，调节池、污水处理器、沉淀池、MBR膜池和消毒池通过管道依次连接，污水处理器与沉淀池之间设置有污泥回流管，污泥浓缩池通过污泥回流管与沉淀池连接，但是该现有技术污水在反应池内的反应速度较慢，影响整体污水的净化的速度。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种高层建筑物楼顶污水处理装置，以解决现有污水在反应池内的反应速度较慢，影响整体污水的净化的速度的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种高层建筑物楼顶污水处理装置，其结构包括检修孔、进水管、污水处理器主体、沉淀池、隔板、反应加速器、支脚、兼氧池、弹性挂料、连接杆、脱色过滤池、出水管、反应池，所述检修孔的底面与污水处理器主体的上表面相焊接，所述进水管嵌入安装于污水处理器主体的左端，所述污水处理器主体内设有沉淀池，所述隔板的上端垂直焊接于污水处理器主体内部的顶面，所述反应池位于沉淀池的的右端，所述污水处理器主体的底面设有反应加速器，所述弹性挂料与连接杆相嵌套，所述兼氧池内设有弹性挂料，所述出水管嵌入安装于污水处理器主体的右端，所述污水处理器主体内设有脱色过滤池，所述支脚的上端面与污水处理器主体的底面相焊接，所述反应加速器包括铝管、发热电缆、安装座、电源头、反应加速器外壳、电机、转杆、叶片，所述铝管内设有发热电缆，所述铝管的底端嵌入安装于安装座的内部，所述安装座与电源头相嵌套，所述转杆的底端嵌入安装于电机的内部，所述叶片的左端焊于转杆的外表面，所述反应加速器外壳内安装有电机。
进一步地，所述污水处理器主体的内部设有反应池。
进一步地，所述兼氧池位于反应池的右端，所述兼氧池位于脱色过滤池的左端。
进一步地，所述反应加速器外壳的上表面与污水处理器主体的底面相焊接，所述转杆与污水处理器主体相嵌套。
进一步地，所述支脚为直径270mm的圆柱体结构。
进一步地，所述进水管采用不锈钢制造。
进一步地，所述隔板采用碳钢制造。
有益效果
本实用新型一种高层建筑物楼顶污水处理装置，结构上设有反应加速器，所述反应加速器外壳的上表面与污水处理器主体的底面相焊接，污水在反应池进行化学反应时可利用铝管和发热电缆对污水进行加热，并且在加热时转杆旋转带动叶片使加热的污水更均匀的分布出去，提高了反应池的反应速度。
