申请日2018.07.01
公开(公告)日2018.09.28
IPC分类号C02F9/04
摘要
本发明公开了一种分级处理生活污水水净化处理装置，包括：装置主体，所述装置主体的上端外表面一侧固定安装有进水口，且装置主体的另一侧外表面固定安装有出水管，所述出水管一侧外表面固定安装有接头管，且进水口的内部外表面一侧固定安装有凹槽。综上，本发明的有益效果在于：该分级处理生活污水水净化处理装置设有接触头、连接板和消毒池，通过设置有接触头从而能将装置无需填埋入土内，从而很好的固定在土地上，从而方便，通过设置有连接板从而能将其进水口所涌进的水中的杂物能很好的过滤，使其杂物不会进入到装置内部，导致装置内空间减小，通过设置有消毒池，从而能将其污水分级沉淀过滤，使用方便。
权利要求书
1.一种分级处理生活污水水净化处理装置，其特征在于，包括：

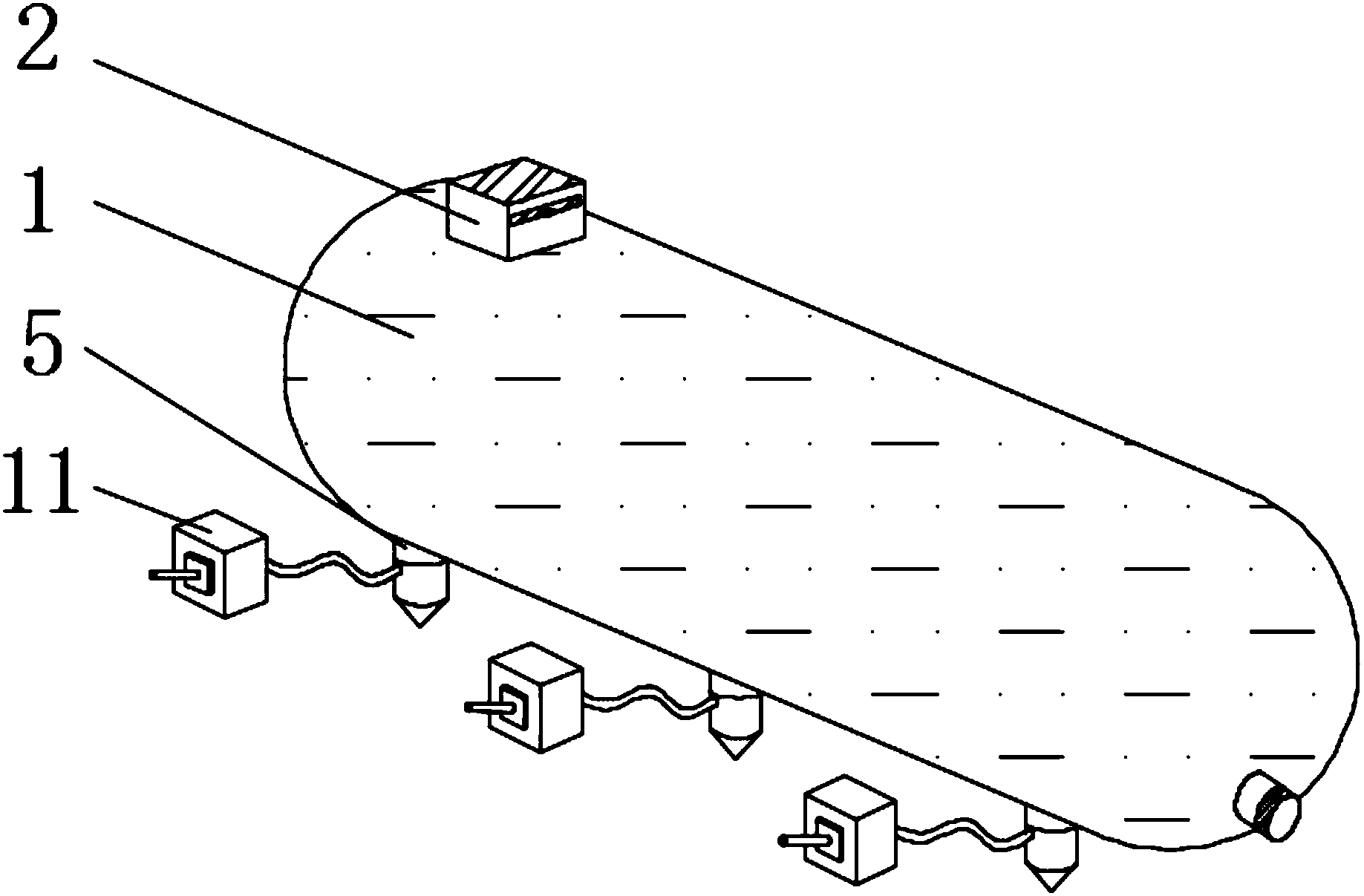

装置主体(1)，所述装置主体(1)的上端外表面一侧固定安装有进水口(2)，且装置主体(1)的另一侧外表面固定安装有出水管(3)，所述出水管(3)一侧外表面固定安装有接头管(4)，且进水口(2)的内部外表面一侧固定安装有凹槽(6)，所述进水口(2)的内部中心靠近凹槽(6)的一侧设有连接板(14)，且连接板(14)的上端外表面固定安装有滤网(15)，所述装置主体(1)的内部一侧固定安装有储水池(16)，且装置主体(1)的内部中心靠近储水池(16)的一侧固定安装有沉淀池(17)，所述装置主体(1)的内部另一侧靠近出水管(3)固定安装有放水池(19)，且装置主体(1)的内部另一侧靠近放水池(19)的一侧固定安装有消毒池(18);
支撑柱(5)，所述支撑柱(5)位于装置主体(1)的下端外表面一侧，所述支撑柱(5)的下端外表面活动安装有伸缩支杆(7)，且伸缩支杆(7)的下端外表面活动安装有支撑杆(8)，所述支撑杆(8)的下端外表面固定安装有接触头(9)，且支撑杆(8)的一侧外表面设有线管(10)，所述线管(10)的一端外表面活动安装有压力箱(11)，且压力箱(11)的前端外表面固定安装有衔接板(12)，所述衔接板(12)的前端外表面活动安装有把手(13)。
2.根据权利要求1所述一种分级处理生活污水水净化处理装置，其特征在于：所述连接板(14)的一侧外表面设有扶手，扶手外表面设有防滑纹。
3.根据权利要求1所述一种分级处理生活污水水净化处理装置，其特征在于：所述储水池(16)的一侧靠近沉淀池(17)固定安装有连通管，连通管数量为三组。
4.根据权利要求1所述一种分级处理生活污水水净化处理装置，其特征在于：所述装置主体(1)的形状为圆柱形，且装置主体(1)外表面涂有防腐涂层。
5.根据权利要求1所述一种分级处理生活污水水净化处理装置，其特征在于：所述滤网(15)外表面设有孔洞，孔洞数量为若干组，孔洞均匀排列。
6.根据权利要求1所述一种分级处理生活污水水净化处理装置，其特征在于：所述压力箱(11)内部设有液压油箱，液压油箱与压力箱(11)活动连接。
7.根据权利要求1所述一种分级处理生活污水水净化处理装置，其特征在于：所述接触头(9)数量为三组，且接触头(9)外表面涂有防腐涂层。
说明书
一种分级处理生活污水水净化处理装置
技术领域
本发明涉及污水处理装置领域，具体涉及一种分级处理生活污水水净化处理装置。
背景技术
处理装置即用于生活污水处理净化的一种装置。随着对处理装置的不断重视与投入，处理装置的各项装置在一定程度上得到了很好地改进，能够便于生活污水进行净化处理，当前的处理装置还存在一定的不足，相信未来将会得到进一步完善，以满足使用时的不同需求;现有的处理装置在使用时存在一定的弊端，不能将装置无需填埋很好的放置在土地上，从而不便，不能将其杂物过滤，使其杂物进入到装置内部，导致装置内空间减小，不能将其分级沉淀过滤，从而不便，在实际的使用过程中带来了一定的影响，为此，我们提出一种分级处理生活污水水净化处理装置。
发明内容
本发明的目的就在于为了解决上述问题而提供一种分级处理生活污水水净化处理装置，本发明设有设有接触头、连接板和消毒池，通过设置有接触头从而能将装置无需填埋入土内，从而很好的固定在土地上，从而方便，通过设置有连接板从而能将其进水口所涌进的水中的杂物能很好的过滤，使其杂物不会进入到装置内部，导致装置内空间减小，通过设置有消毒池，从而能将其污水分级沉淀过滤，本装置结构简单，使用方便。
本发明通过以下技术方案来实现上述目的：
一种分级处理生活污水水净化处理装置，包括：
装置主体，所述装置主体的上端外表面一侧固定安装有进水口，且装置主体的另一侧外表面固定安装有出水管，所述出水管一侧外表面固定安装有接头管，且进水口的内部外表面一侧固定安装有凹槽，所述进水口的内部中心靠近凹槽的一侧设有连接板，且连接板的上端外表面固定安装有滤网，所述装置主体的内部一侧固定安装有储水池，且装置主体的内部中心靠近储水池的一侧固定安装有沉淀池，所述装置主体的内部另一侧靠近出水管固定安装有放水池，且装置主体的内部另一侧靠近放水池的一侧固定安装有消毒池;
支撑柱，所述支撑柱位于装置主体的下端外表面一侧，所述支撑柱的下端外表面活动安装有伸缩支杆，且伸缩支杆的下端外表面活动安装有支撑杆，所述支撑杆的下端外表面固定安装有接触头，且支撑杆的一侧外表面设有线管，所述线管的一端外表面活动安装有压力箱，且压力箱的前端外表面固定安装有衔接板，所述衔接板的前端外表面活动安装有把手。
作为优选，所述连接板的一侧外表面设有扶手，扶手外表面设有防滑纹。
作为优选，所述储水池的一侧靠近沉淀池固定安装有连通管，连通管数量为三组。
作为优选，所述装置主体的形状为圆柱形，且装置主体外表面涂有防腐涂层。
作为优选，所述滤网外表面设有孔洞，孔洞数量为若干组，孔洞均匀排列。
作为优选，所述压力箱内部设有液压油箱，液压油箱与压力箱活动连接。
作为优选，所述接触头数量为三组，且接触头外表面涂有防腐涂层。
采用上述方案，使用时，首先将其装置主体平稳的放置在土地中，继而接触头与土地进行接触，工作人员可通过按压其把手使其压力箱中的液压油箱开始通过其线管向支撑杆中输送液压油，从而对其产生其膨胀压力使其伸缩支杆进行展开，支撑柱通过与装置主体固定连接，支撑杆开始受其伸缩支杆伸缩产生的力从而带动且接触头进行下压，因为装置主体本身重量比较重，而且土的密实度并不高所以不会产生向上顶起的现象，接触头将通过伸缩支杆的伸展，从而能很好的固定在地下，从而完成固定作用，当其想要收回的时候可按压压力箱后端的按钮，从而使其液压油箱开始将液压油进行主动回抽，使其伸缩支杆恢复原状，可将其污水连接管接入装置主体上端的进水口中，从而开始处理污水，连接板中的滤网可很好的将其杂物进行过滤，可通过向外拉动扶手从而使其连接板从进水口中抽出，凹槽起到了架起连接板的作用，污水将从进水口中进入储水池中，继而在接着通过连通管涌入沉淀池中进行沉淀，在接着涌入消毒池中，进行消毒，最后在涌入放水池，通过其出水管中流出，接头管可连接管道，从而完成了污水处理净化过程。
综上，本发明的有益效果在于：该分级处理生活污水水净化处理装置设有接触头、连接板和消毒池，通过设置有接触头从而能将装置无需填埋入土内，从而很好的固定在土地上，从而方便，通过设置有连接板从而能将其进水口所涌进的水中的杂物能很好的过滤，使其杂物不会进入到装置内部，导致装置内空间减小，通过设置有消毒池，从而能将其污水分级沉淀过滤，本装置结构简单，使用方便。
