申请日2018.07.02
公开(公告)日2018.11.30
IPC分类号C02F9/04
摘要
本发明涉及废水处理技术领域，尤其是一种废水处理用机械过滤装置，包括壳体，所述第一滤网和第二滤网之间设有介质层，所述第二电机的输出轴贯穿第二滤网延伸至介质层中并连接有第三扇叶，所述壳体的上端设有与介质层相连的冲洗进水管，所述壳体的下端设有冲洗排水管。本发明设有混凝剂进料管能够加速废水中的杂质凝结沉淀，设有的介质层能够对废水中的杂质进行过滤，提高了过滤效果和速率，设有冲洗进水管和冲洗出水管能够对介质层、第一滤网和第二滤网的附着杂质进行冲洗和排出，避免了杂质堵塞造成过滤效果下降，并且通过第三扇叶带动介质层转动，提高冲洗效果，实用性强。
权利要求书

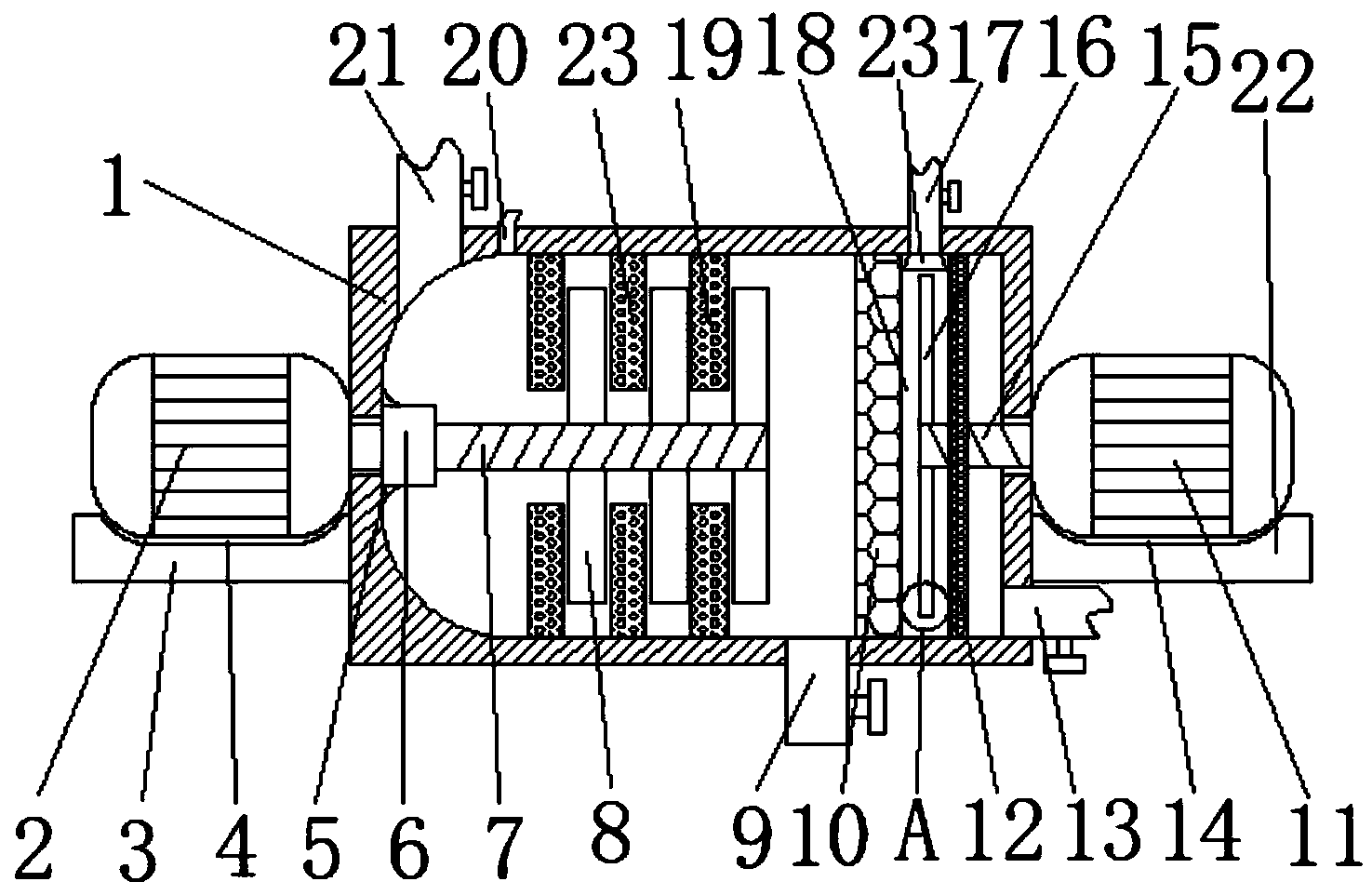

1.一种废水处理用机械过滤装置，包括壳体(1)，其特征在于，所述壳体(1)的上端左部分别设有进水管(21)和混凝剂进料管(20)，所述壳体(1)的外壁两侧分别设有第一电机(2)和第二电机(11)，所述第一电机(2)的输出轴贯穿壳体(1)的外壁延伸至内腔中，所述第一电机(2)的输出轴的外壁上等距设有多对第一扇叶(8)，所述壳体(1)的内壁之间分别设有第一滤网(10)和第二滤网(12)，所述第一滤网(10)和第二滤网(12)之间设有介质层(18)，所述第二电机(11)的输出轴贯穿第二滤网(12)延伸至介质层(18)中并连接有第三扇叶(19)，所述壳体(1)的上端设有与介质层(18)相连的冲洗进水管(17)，所述壳体(1)远离第一电机(2)的一端下部设有排水管(13)，所述壳体(1)的下端设有冲洗排水管(9)，所述冲洗排水管(9)位于第一滤网(10)和第一扇叶(8)之间。
2.根据权利要求1所述的一种废水处理用机械过滤装置，其特征在于，所述介质层(18)从左向右依次为石英砂层(181)、活性炭层(182)和锰砂层(183)，且所述介质层(18)的颗粒大小依次降低。
3.根据权利要求1所述的一种废水处理用机械过滤装置，其特征在于，所述壳体(1)的内壁两侧对称设有两排与第一扇叶(8)匹配的第二扇叶(16)，所述第二扇叶(16)的表面设有多个镂孔(23)。
4.根据权利要求1所述的一种废水处理用机械过滤装置，其特征在于，所述壳体(1)远离第二电机(11)的一端设有第一支撑板(3)，所述第一支撑板(3)的上端开设有与第一电机(2)匹配的第一凹槽(4)，所述第一电机(2)的输出轴上开设有第一螺纹槽(7)。
5.根据权利要求1所述的一种废水处理用机械过滤装置，其特征在于，所述壳体(1)远离第一电机(2)的一端设有第二支撑板(22)，所述第二支撑板(22)的上端开设有与第二电机(11)匹配的第二凹槽(14)，所述第二电机(11)的输出轴上开设有第二螺纹槽(15)。
6.根据权利要求1所述的一种废水处理用机械过滤装置，其特征在于，所述壳体(1)的内壁一侧设有与第一电机(2)匹配的轴承(6)，所述轴承(6)与壳体(1)的内壁之间设有密封垫圈(5)。
7.根据权利要求1所述的一种废水处理用机械过滤装置，其特征在于，所述第二滤网(12)孔径比第一滤网(10)小，所述第二滤网(12)由微孔滤膜制成。
8.根据权利要求1所述的一种废水处理用机械过滤装置，其特征在于，所述冲洗进水管(17)的下端连接有喷嘴(24)，所述喷嘴(24)与水平面的夹角范围为25°到45°之间。
说明书
一种废水处理用机械过滤装置
技术领域
本发明涉及废水处理技术领域，尤其涉及一种废水处理用机械过滤装置。
背景技术
工业作为时代进步而伴随而生的产业，推动了社会的进步与发展，带动了国家经济，同时一个国家的工业水平也代表了这个国家的科技水平，但是随着工业的发展，工业带来的污染问题也是当下一个亟待解决的重要问题。
废水污染是直接关系到人们的饮用水健康的污染问题，污染的治理要从源头抓起，工业生产当中，对于一些只是掺混了杂质的废水，一般是通过机械过滤对废水进行过滤，对于专利号CN203736915U所述的一种机械过滤器，包括过滤器主体，所述过滤器主体包括外壳、设于外壳上的进水口和出水口、设于壳体内的若干过滤介质层、置于过滤介质层中的过滤介质和位于相邻过滤介质层之间的滤网，其特征在于：所述过滤器主体还包括有空压机，所述外壳内还设置有与空压机连通的引气管，引气管由上至下依次穿过各个过滤介质层，且引气管位于过滤介质层中的部分设置有相对引气管倾斜设置的出气管，虽然能够实现对废水的过滤，但是过滤后的杂质无法排出，积少成多之后，影响后来的过滤效果，并且出气管对锰砂填料层吹气会造成锰砂填料层上层表面的膜层遭到破坏，导致除铁和过滤的效果变差，为此我们提出了一种废水处理用机械过滤装置。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种废水处理用机械过滤装置。
为了实现上述目的，本发明采用了如下技术方案：
设计一种废水处理用机械过滤装置，包括壳体，所述壳体的上端左部分别设有进水管和混凝剂进料管，所述壳体的外壁两侧分别设有第一电机和第二电机，所述第一电机的输出轴贯穿壳体的外壁延伸至内腔中，所述第一电机的输出轴的外壁上等距设有多对第一扇叶，所述壳体的内壁之间分别设有第一滤网和第二滤网，所述第一滤网和第二滤网之间设有介质层，所述第二电机的输出轴贯穿第二滤网延伸至介质层中并连接有第三扇叶，所述壳体的上端设有与介质层相连的冲洗进水管，所述壳体远离第一电机的一端下部设有排水管，所述壳体的下端设有冲洗排水管，所述冲洗排水管位于第一滤网和第一扇叶之间。
优选的，所述介质层从左向右依次为石英砂层、活性炭层和锰砂层，且所述介质层的颗粒大小依次降低。
优选的，所述壳体的内壁两侧对称设有两排与第一扇叶匹配的第二扇叶，所述第二扇叶的表面设有多个镂孔。
优选的，所述壳体远离第二电机的一端设有第一支撑板，所述第一支撑板的上端开设有与第一电机匹配的第一凹槽，所述第一电机的输出轴上开设有第一螺纹槽。
优选的，所述壳体远离第一电机的一端设有第二支撑板，所述第二支撑板的上端开设有与第二电机匹配的第二凹槽，所述第二电机的输出轴上开设有第二螺纹槽。
优选的，所述壳体的内壁一侧设有与第一电机匹配的轴承，所述轴承与壳体的内壁之间设有密封垫圈。
优选的，所述第二滤网孔径比第一滤网小，所述第二滤网由微孔滤膜制成。
优选的，所述冲洗进水管的下端连接有喷嘴，所述喷嘴与水平面的夹角范围为25°到45°之间。
本发明提出的一种废水处理用机械过滤装置，有益效果在于：本发明设有混凝剂进料管能够加速废水中的杂质凝结沉淀，设有的介质层能够对废水中的杂质进行过滤，提高了过滤效果和速率，设有冲洗进水管和冲洗出水管能够对介质层、第一滤网和第二滤网的附着杂质进行冲洗和排出，避免了杂质堵塞造成过滤效果下降，并且通过第三扇叶带动介质层转动，提高冲洗效果，实用性强。
