申请日2018.07.02
公开(公告)日2018.11.16
IPC分类号C02F1/00
摘要
本发明公开了工业园用化学污水分级清理环保装置，包括污水处理机构、保护机构和保护盒，所述保护盒安装固定在污水处理机构的上表面，所述保护盒的内部通过轴承转动连接有雨布收卷轴，所述雨布收卷轴的外表面一端通过焊接固定连接有驱动齿轮，所述雨布收卷轴的外表面中间位置处缠绕有保护雨布，所述保护雨布的一端通过凹槽卡合固定连接有雨布磁杆，所述保护盒的一侧设置有收卷手轮，且收卷手轮与雨布收卷轴通过焊接固定连接;通过设计了安装在污水处理箱上表面的保护盒以及保护盒内部的保护雨布便于保护污水处理箱，解决了现有的工业园用化学污水分级清理环保装置在使用或不使用时均易受到风吹日晒，从而大大降低了其使用寿命的问题。
权利要求书

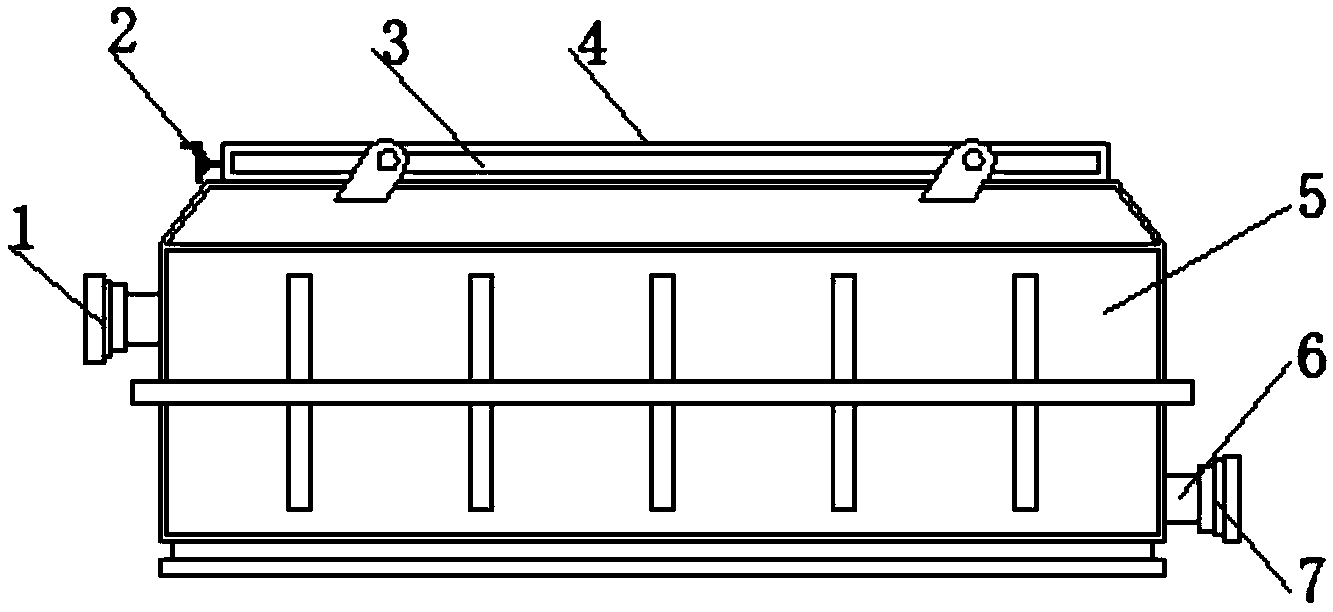

1.工业园用化学污水分级清理环保装置，包括污水处理机构、保护机构和保护盒(4)，其特征在于：所述保护盒(4)安装固定在污水处理机构的上表面，所述保护盒(4)的内部通过轴承转动连接有雨布收卷轴(10)，所述雨布收卷轴(10)的外表面一端通过焊接固定连接有驱动齿轮(8)，所述雨布收卷轴(10)的外表面中间位置处缠绕有保护雨布(9)，所述保护雨布(9)的一端通过凹槽卡合固定连接有雨布磁杆(3)，所述保护盒(4)的一侧设置有收卷手轮(2)，且收卷手轮(2)与雨布收卷轴(10)通过焊接固定连接。
2.根据权利要求1所述的工业园用化学污水分级清理环保装置，其特征在于：所述污水处理机构包括污水处理箱(5)和污水进出水口(6)，且污水处理箱(5)和污水进出水口(6)通过焊接固定连接。
3.根据权利要求2所述的工业园用化学污水分级清理环保装置，其特征在于：所述保护机构包括保护套筒A(1)、保护套筒B(7)、遮板连杆(11)和水口遮板(12)，且保护套筒B(7)与污水进出水口(6)通过凹槽卡合固定连接，所述保护套筒A(1)与水口遮板(12)通过转轴转动连接，所述遮板连杆(11)与保护套筒B(7)通过转轴转动连接，所述水口遮板(12)与遮板连杆(11)通过转轴转动连接。
4.根据权利要求1所述的工业园用化学污水分级清理环保装置，其特征在于：所述保护盒(4)的下表面两端均设置有磁块。
5.根据权利要求1所述的工业园用化学污水分级清理环保装置，其特征在于：所述保护雨布(9)的长度等于污水处理箱(5)长度的一点五倍。
说明书
工业园用化学污水分级清理环保装置
技术领域
本发明涉及工业园技术领域，更具体地说，它涉及工业园用化学污水分级清理环保装置。
背景技术
工业园，是建立在一块固定地域上的由制造企业和服务企业形成的企业社区。在该社区内，各成员单位通过共同管理环境事宜和经济事宜来获取更大的环境效益、经济效益和社会效益。工业园的目标是在最小化参与企业的环境影响的同时提高其经济效益。这类方法包括通过对园区内的基础设施和园区企业(新加入企业和原有经过改造的企业)的绿色设计、清洁生产、污染预防、能源有效使用及企业内部合作。在园区规划方面，作为工业发展的一种有效手段，工业园区在降低基础设施成本，刺激地区经济发展，向社区提供各种效益的同时，也给人类的生存环境带来了巨大的威胁。生态工业园区是依据循环经济理念，工业生态学原理和清洁生产要求建立起来的一种新型工业园区，是在区域层面上实现产业生态学目标的一种形式。工业园区是划定一定范围的土地，并先行予以规划，以专供工业设施设置、使用的地区。
现有的工业园用化学污水分级清理环保装置在使用或不使用时均易受到风吹日晒，从而大大降低了其使用寿命，且现有的工业园用化学污水分级清理环保装置进出水口均暴露在外，从而导致其在不使用时易进入异物的问题，为此我们提出工业园用化学污水分级清理环保装置。
发明内容
本发明的目的在于提供工业园用化学污水分级清理环保装置，以解决上述背景技术中提出现有的工业园用化学污水分级清理环保装置在使用或不使用时均易受到风吹日晒，从而大大降低了其使用寿命，且现有的工业园用化学污水分级清理环保装置进出水口均暴露在外，从而导致其在不使用时易进入异物的问题。
为实现上述目的，本发明提供如下技术方案：工业园用化学污水分级清理环保装置，包括污水处理机构、保护机构和保护盒，所述保护盒安装固定在污水处理机构的上表面，所述保护盒的内部通过轴承转动连接有雨布收卷轴，所述雨布收卷轴的外表面一端通过焊接固定连接有驱动齿轮，所述雨布收卷轴的外表面中间位置处缠绕有保护雨布，所述保护雨布的一端通过凹槽卡合固定连接有雨布磁杆，所述保护盒的一侧设置有收卷手轮，且收卷手轮与雨布收卷轴通过焊接固定连接。
优选的，所述污水处理机构包括污水处理箱和污水进出水口，且污水处理箱和污水进出水口通过焊接固定连接。
优选的，所述保护机构包括保护套筒A、保护套筒B、遮板连杆和水口遮板，且保护套筒B与污水进出水口通过凹槽卡合固定连接，所述保护套筒A与水口遮板通过转轴转动连接，所述遮板连杆与保护套筒B通过转轴转动连接，所述水口遮板与遮板连杆通过转轴转动连接。
优选的，所述保护盒的下表面两端均设置有磁块。
优选的，所述保护雨布的长度等于污水处理箱长度的一点五倍。
与现有技术相比，本发明的有益效果是：
(1)通过设计了安装在污水处理箱上表面的保护盒以及保护盒内部的保护雨布便于保护污水处理箱，解决了现有的工业园用化学污水分级清理环保装置在使用或不使用时均易受到风吹日晒，从而大大降低了其使用寿命的问题。
(2)通过设计了安装在污水进出水口一端的保护套筒A、保护套筒B和水口遮板便于遮盖污水进出水口的一端，解决了现有的工业园用化学污水分级清理环保装置进出水口均暴露在外，从而导致其在不使用时易进入异物的问题。
