申请日2018.07.02
公开(公告)日2018.10.26
IPC分类号C02F9/08
摘要
本发明属于市政建设技术领域，尤其是一种防堵塞的市政污水处理装置，针对由于污水中含有大量的污泥，在污水处理时容易发生堵塞，导致污水处理装置不能够正常工作，而且对污水的净化和处理效果不佳，使水资源的利用率下降的问题，现提出以下方案，包括箱体，所述箱体一侧外壁焊接有固定杆，且固定杆顶部外壁通过螺栓连接有电机，所述电机输出轴的一端外壁焊接有转动杆，所述箱体一侧外壁开有通槽，所述箱体两侧外壁通过螺栓连接有沉淀盒。本发明方便沉淀污泥，避免堵塞，降低工作强度，除去污泥，操作简单，提高工作效率，使市政污水处理的流动性更好，提高使用寿命，并对污水进行杀菌，提高水的质量，节约水资源。
权利要求书

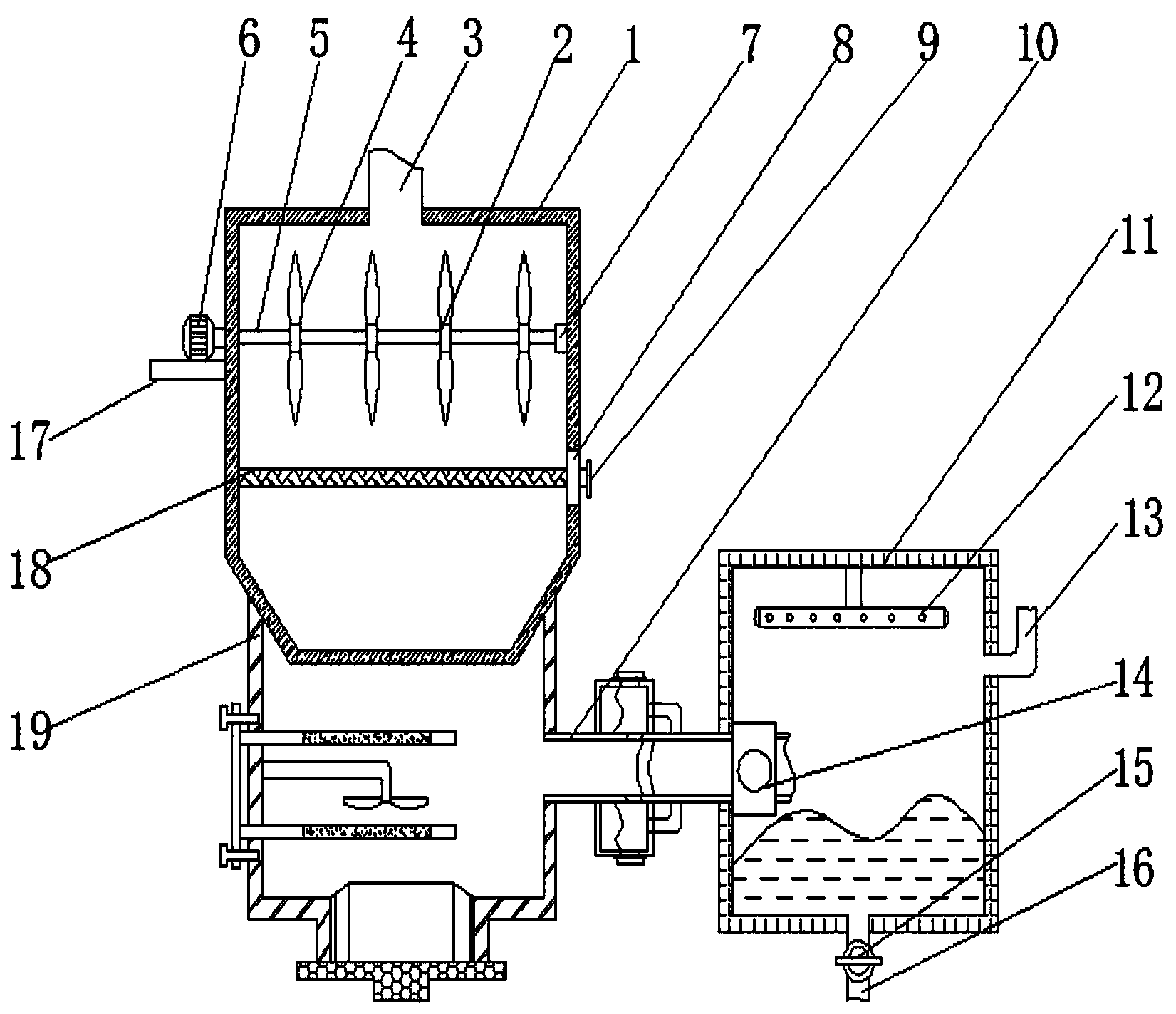

1.一种防堵塞的市政污水处理装置，包括箱体(1)，其特征在于，所述箱体(1)一侧外壁焊接有固定杆(17)，且固定杆(17)顶部外壁通过螺栓连接有电机(6)，所述电机(6)输出轴的一端外壁焊接有转动杆(5)，所述箱体(1)一侧外壁开有通槽(8)，所述箱体(1)两侧外壁通过螺栓连接有沉淀盒(19)，所述沉淀盒(19)一侧外壁开有第二开口，且第二开口内插接有导液管(10)，所述沉淀盒(19)一侧内壁插接有安装板(37)，且安装板(37)一侧外壁通过螺栓连接有连接板(38)，所述沉淀盒(19)一侧内壁焊接有横杆(36)，所述横杆(36)一端外壁焊接有第二轴承座，且第二轴承座底部内壁转动连接有风扇(34)，所述沉淀盒(19)底部外壁开有出料口，且出料口底部外壁通过螺栓连接有第二密封盖(40)，所述第二密封盖(40)顶部外壁通过螺栓连接有收纳座(33)，且收纳座(33)位于沉淀盒(19)内部，所述导液管(10)远离沉淀盒(19)的一端插接有净化箱(11)，且导液管(10)两侧内壁通过螺栓连接有潜水泵(14)，所述净化箱(11)底部内壁焊接有固定杆，且固定杆一端外壁通过螺栓连接有紫外线灭菌灯(12)，所述净化箱(11)一侧外壁开有第三开口，且第三开口内插接有消毒液进液管(13)，所述净化箱(11)底部外壁开有固定孔，且固定孔内插接有第一出水管(16)。
2.根据权利要求1所述的一种防堵塞的市政污水处理装置，其特征在于，所述导液管(10)两侧内壁通过螺栓连接有安装架(20)，且安装架(20)一侧外壁卡接有活性炭吸附网(21)，导液管(10)两侧外壁均通过螺栓连接有收集箱(24)，收集箱(24)顶部外壁开有排污口(23)，收集箱(24)顶部外壁通过螺栓连接有第一密封盖(26)，收集箱(24)一侧外壁开有排水孔(22)，排水孔(22)内壁焊接有第三过滤网，第三过滤网的规格与排水孔(22)的规格相适配，导液管(10)一侧外壁插接有第二出水管(27)，收集箱(24)一侧外壁插接有排污管(25)，排污管(25)远离收集箱(24)的一端与导液管(10)相接通，导液管(10)内部活动连接有固定块，固定块顶部外壁开有安装槽(41)，安装槽(41)底部内壁通过螺栓连接有连接杆(42)，连接杆(42)顶部外壁通过螺栓连接有活动块(28)，活动块(28)顶部外壁通过铰链连接有定位杆(30)，定位杆(30)底部外壁焊接有压缩弹簧(31)，压缩弹簧(31)远离定位杆(30)的一端外壁焊接在安装槽(41)的底部内壁上，导液管(10)内壁开有定位槽(29)，定位杆(30)一侧外壁与定位槽(29)相卡接。
3.根据权利要求1所述的一种防堵塞的市政污水处理装置，其特征在于，所述箱体(1)顶部外壁开有第一开口，且第一开口内焊接有进水管(3)。
4.根据权利要求1所述的一种防堵塞的市政污水处理装置，其特征在于，所述转动杆(5)外壁套接有固定套(2)，且固定套(2)
外壁通过螺栓连接有等距离呈环形分布的刀片(4)。
5.根据权利要求1所述的一种防堵塞的市政污水处理装置，其特征在于，所述箱体(1)一侧内壁焊接有第一轴承座(7)，且第一轴承座(7)底部内壁与转动杆(5)远离电机(6)的一端外壁形成转动连接。
6.根据权利要求1所述的一种防堵塞的市政污水处理装置，其特征在于，所述通槽(8)内壁插接有第一过滤网(18)，且第一过滤网(18)一端外壁焊接有拉杆(9)。
7.根据权利要求1所述的一种防堵塞的市政污水处理装置，其特征在于，所述沉淀盒(19)一侧外壁开有螺纹孔，且螺纹孔内螺纹连接有固定螺栓(39)。
8.根据权利要求1所述的一种防堵塞的市政污水处理装置，其特征在于，所述安装板(37)外壁开有方形槽，且方形槽内卡接有第二过滤网(35)。
9.根据权利要求1所述的一种防堵塞的市政污水处理装置，其特征在于，所述收纳座(33)顶部外壁开有收纳槽(32)，且收纳槽(32)位于第二过滤网(35)的正下方。
10.根据权利要求1所述的一种防堵塞的市政污水处理装置，其特征在于，所述第一出水管(16)一侧外壁开有圆形孔，且圆形孔内通过螺栓连接有阀门(15)。
说明书
一种防堵塞的市政污水处理装置
技术领域
本发明涉及市政建设技术领域，尤其涉及一种防堵塞的市政污水处理装置。
背景技术
我国是一个淡水资源严重匮乏的国家，随着改革开放以来经济的迅速发展和城市化进程的进一步加快，城市水资源供需矛盾进一步突出，而且随着水污染及水资源短缺问题日益严重，对污水处理效果也提出了更高的要求。在居家生活中，厨房污水直接排入下水道，造成大量的水资源的浪费，因此需要改进，污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
经检索，中国专利授权号为CN201610739180.4的专利，公开了一种市政污水处理装置，包括污水处理池(1)，其特征在于：所述污水处理池(1)的内部设置有过滤网(8)，在过滤网(8)的下方固定安装有分隔层(9)，在分隔层(9)的中央设置有水通道(17)，且水通道(17)的下方设置有膜生物净化箱(7)。上述专利中存在以下不足：由于污水中含有大量的污泥，在污水处理时容易发生堵塞，导致污水处理装置不能够正常工作，而且对污水的净化和处理效果不佳，使水资源的利用率下降。而上述专利不能解决此类问题，因此，亟需一种防堵塞的市政污水处理装置。
发明内容
基于一种市政污水处理装置由于污水中含有大量的污泥，在污水处理时容易发生堵塞，导致污水处理装置不能够正常工作，而且对污水的净化和处理效果不佳，使水资源的利用率下降的技术问题，本发明提出了一种防堵塞的市政污水处理装置。
本发明提出的一种防堵塞的市政污水处理装置，包括箱体，所述箱体一侧外壁焊接有固定杆，且固定杆顶部外壁通过螺栓连接有电机，所述电机输出轴的一端外壁焊接有转动杆，所述箱体一侧外壁开有通槽，所述箱体两侧外壁通过螺栓连接有沉淀盒，所述沉淀盒一侧外壁开有第二开口，且第二开口内插接有导液管，所述沉淀盒一侧内壁插接有安装板，且安装板一侧外壁通过螺栓连接有连接板，所述沉淀盒一侧内壁焊接有横杆，所述横杆一端外壁焊接有第二轴承座，且第二轴承座底部内壁转动连接有风扇，所述沉淀盒底部外壁开有出料口，且出料口底部外壁通过螺栓连接有第二密封盖，所述第二密封盖顶部外壁通过螺栓连接有收纳座，且收纳座位于沉淀盒内部，所述导液管远离沉淀盒的一端插接有净化箱，且导液管两侧内壁通过螺栓连接有潜水泵，所述净化箱底部内壁焊接有固定杆，且固定杆一端外壁通过螺栓连接有紫外线灭菌灯，所述净化箱一侧外壁开有第三开口，且第三开口内插接有消毒液进液管，所述净化箱底部外壁开有固定孔，且固定孔内插接有第一出水管。
优选地，所述导液管两侧内壁通过螺栓连接有安装架，且安装架一侧外壁卡接有活性炭吸附网，导液管两侧外壁均通过螺栓连接有收集箱，收集箱顶部外壁开有排污口，收集箱顶部外壁通过螺栓连接有第一密封盖，收集箱一侧外壁开有排水孔，排水孔内壁焊接有第三过滤网，第三过滤网的规格与排水孔的规格相适配，导液管一侧外壁插接有第二出水管，收集箱一侧外壁插接有排污管，排污管远离收集箱的一端与导液管相接通，导液管内部活动连接有固定块，固定块顶部外壁开有安装槽，安装槽底部内壁通过螺栓连接有连接杆，连接杆顶部外壁通过螺栓连接有活动块，活动块顶部外壁通过铰链连接有定位杆，定位杆底部外壁焊接有压缩弹簧，压缩弹簧远离定位杆的一端外壁焊接在安装槽的底部内壁上，导液管内壁开有定位槽，定位杆一侧外壁与定位槽相卡接。
优选地，所述箱体顶部外壁开有第一开口，且第一开口内焊接有进水管。
优选地，所述转动杆外壁套接有固定套，且固定套外壁通过螺栓连接有等距离呈环形分布的刀片。
优选地，所述箱体一侧内壁焊接有第一轴承座，且第一轴承座底部内壁与转动杆远离电机的一端外壁形成转动连接。
优选地，所述通槽内壁插接有第一过滤网，且第一过滤网一端外壁焊接有拉杆。
优选地，所述沉淀盒一侧外壁开有螺纹孔，且螺纹孔内螺纹连接有固定螺栓。
优选地，所述安装板外壁开有方形槽，且方形槽内卡接有第二过滤网。
优选地，所述收纳座顶部外壁开有收纳槽，且收纳槽位于第二过滤网的正下方。
优选地，所述第一出水管一侧外壁开有圆形孔，且圆形孔内通过螺栓连接有阀门。
本发明中的有益效果为：
1、通过设置的刀片、电机和转动杆，可以对市政污水中掺有的污泥进行搅碎，方便了对市政污水进行下一步的沉淀，避免了市政污水将进水管堵住后，人工进行疏通，降低了人们的工作强度，提高了污水处理的效果。
2、通过设置的拉杆、通槽和第一过滤网，可以有效的对过污水进行过滤除杂，避免了市政污水中的污泥将装置堵塞，而且过滤网上的污泥可以拉出箱体外进行除去，操作简单，提高了人们的工作效率，方便了人们的工作。
3、通过设置的沉淀盒、风扇、活性炭吸附网和收集箱，可以对市政污水进行搅拌更进一步的对污水进行除污，防止了装置的堵塞，使市政污水处理装置中的流动性更好，延长了装置的使用寿命，减少了不必要的人工清淤费用。
4、通过设置的紫外线灭菌灯和消毒液进料管，可以对除去污泥的污水进行紫外线杀菌和消毒液杀菌，提高了水的质量，使净化后的水可用于林业的灌溉和畜牧业的饮用，节约了水资源。
